Celula de sarcina - 10kg, Bara dreapta

Celula de sarcina poate traduce pana la 10 kg de presiune (forta) intr-un semnal electric. Fiecare celula de sarcina este capabila sa masoare rezistenta electria proportionala cu forta sau presiunea aplicata pe bara. In acest mod puteti vedea cat de greu este un obiect si daca greutatea acestuia variaza in timp.

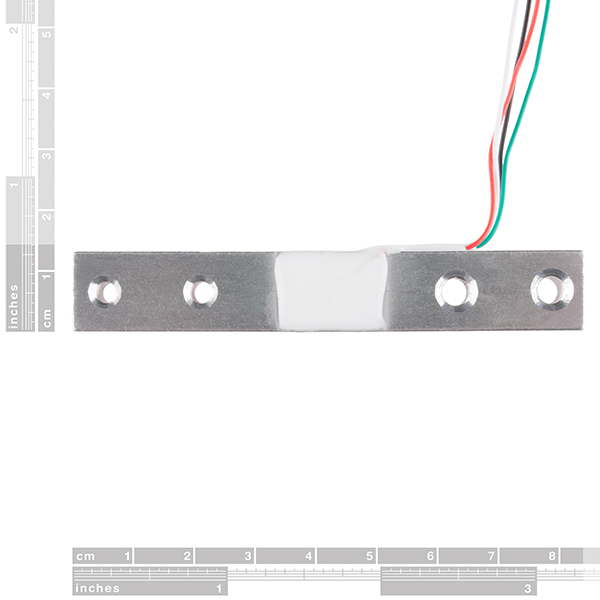

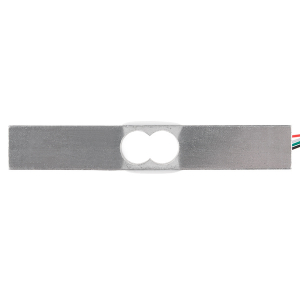

 Fiecare bara este realizat dintr-un aliaj de aluminiu si este capabila sa citeasca o capacitate de 10 kg. Bara de sarcina are 4 marci tensometrice care sunt cuplate ca o punte Wheatstone. Codul de culori de pe cabluri este urmatorul: rosu = E +, verde = O +, negru = E-, alb = O-. De asemenea, bara are patru gauri M6 pentru montaj.


Dimensiuni:


• 80mm x 12.7mm x 12.7mm
• 250mm sarma

Link-uri:


• Datasheet
• Load Cell Amplificator Hookup Guide
• Notiuni de baza
