Kit dezvoltare senzor muschi MyoWare 2.0

Acest kit dezvoltare senzor muschi MyoWare 2.0 este un kit de senzori electromiografici (EMG), compatibili cu Arduino, care include toate placile din MyoWare 2.0 pentru testarea diferitelor configuratii. In functie de configuratia preferata, utilizatorul poate vizualiza muschii in miscare cu MyoWare 2.0 LED Shield, sau pate citi iesirea analogica utilizand un microcontroler compatibil cu Arduino. Trebuie fixat un shield MyoWare 2.0, adaugate cateva suporturi EMG si atasat senzorul la un grup de muschi.

Kitul include, de asemenea, o surubelnita mica pentru a scoate cu usurinta placile; un cablu USB A la C pentru a reincarca bateriile LiPo de 40 mAh, sau pentru a conecta microcontrolerul la un computer; un cablu de referinta MyoWare 2.0 pentru conectarea la grupurile de muschi mari; un cablu de senzor pentru conectarea la grupele de muschi la distanta de senzor si un cablu TRS-la-TRS de 3,5 mm pentru a conecta usor sistemul MyoWare 2.0 la o placa de dezvoltare compatibila cu Arduino utilizand o amprenta Uno R3 si un RedBoard Plus.

Senzorul de muschi MyoWare 2.0 inclus in acest kit a fost reproiectat din temelii cu un nou design compact si usor de utilizat, fiind imbunatatit cu cel mai recent si performant chipset, imbunatatind astfel performanta si fiabilitatea senzorului. Senzorul masoara activitatea musculara prin potentialul electric al muschilor, cunoscut ca electromiografia de suprafata (EMG sau sEMG, in termeni scurti). Cand creierul tau ii spune muschiului sa se contracte, acesta trimite un semnal electric catre muschi pentru a incepe recrutarea unitatilor motorii (grupurile de fibre musculare care genereaza forta din spatele muschilor).

Cu cat contracti mai mult muschiul, cu atat se recruteaza mai multe unitati motorii pentru a genera o forta musculara mai mare. Cu cat numarul de unitati motorii este mai mare, cu atat creste activitatea electrica a muschiului. Senzorul de muschi MyoWare 2.0 va analiza activitatea electrica filtrata si corectata a unui muschi si va produce un semnal (de la 0 la VIN volti, unde VIN semnifica tensiunea sursei de alimentare) care reprezinta cat de mult este contractat muschiul. Sistemul de conectare inovativ elimina nevoia de a lipi conexiunile pentru sistemul MyoWare 2.0, fie ca se vizualizeaza muschii in actiune cu shieldul MyoWare 2.0 LED, fie ca se citeste iesirea analogica cu o placa de dezvoltare compatibila cu Arduino.

Kituk este conceput sa urmeze exemplele independente cu MyoWare 2.0 Power Shield si LED Shield si pentru a citi tensiunea de iesire dintr-un singur senzor de muschi folosind un microcontroller compatibil cu Arduino, prezentat in "Ghidul senzorului de muschi MyoWare 2.0". Pentru o configuratie de baza fara microcontroller, se recomanda kitul de baza al senzorului de muschi MyoWare 2.0. Kitul de baza include strictul necesar din sistemul MyoWare 2.0 pentru a vizualiza muschii in actiune, fara programare.

Placile din sistemul MyoWare 2.0 nu sunt destinate utilizarii in diagnosticarea afectiunilor, nici in vindecarea, ameliorarea, tratamentul sau prevenirea bolilor, la om sau la alte animale.

Nota: Acesta este un kit de dezvoltare avansat pentru a incepe sa utilizati senzorul de muschi si include piesele minim necesare pentru utilizarea unui senzor de muschi. La acest kit pot fi adaugati pana la cinci senzori de muschi suplimentari, utilizand cinci shielduri de legatura si cabluri TRS 3,5 mm.

Specificatii:

• Design purtabil
• Tensiune de Alimentare:
  • Minim: +2,27V
  • Tipic: +3,3V la +5V
  • Maxim: +5,47V
• Curent de polarizare de intrare:
  • 250pA, maxim 1nA
• Protectie impotriva polaritatii inverse
• Trei moduri de Iesire:
  • EMG brut
  • Rectificat
  • Anvelopa
• Extensibil prin shielduri
• Format senzor de muschi MyoWare 2.0:
  • 3x Pini de prindere mama (iesirea de putere si anvelopa EMG)
  • 3x Pini de prindere tata (electrozi de intrare)
• Indicatoare LED:
  • VIN
  • ENV
• Jumper de electrozi de referinta
• Special conceput pentru microcontrolere
• Castig reglabil
• Dimensiunile placii: 37,57mm x 35,90mm

Inclus in pachet:

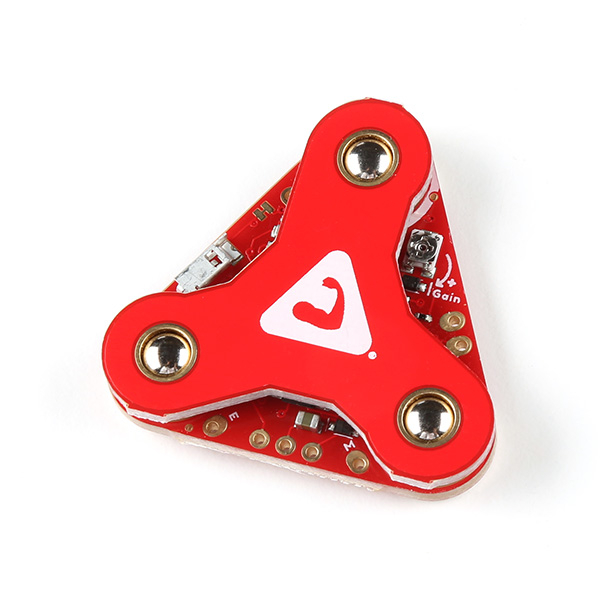

1. 1x Senzor Muscular MyoWare 2.0 (Versiunea 2.0.4)

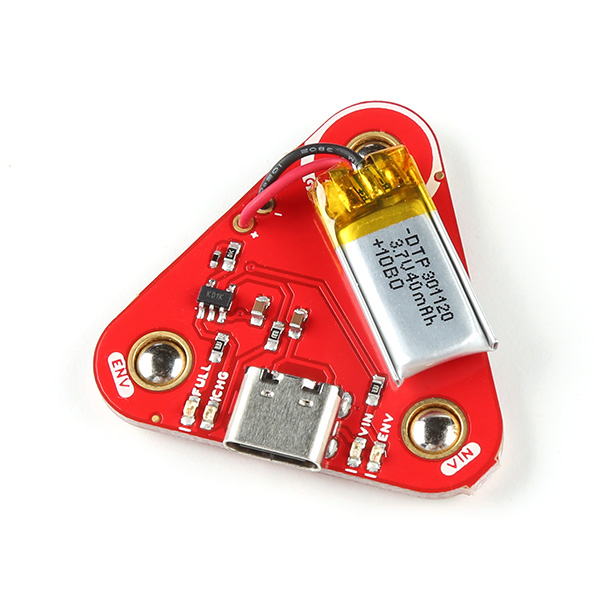

2. 1x MyoWare 2.0 Power Shield

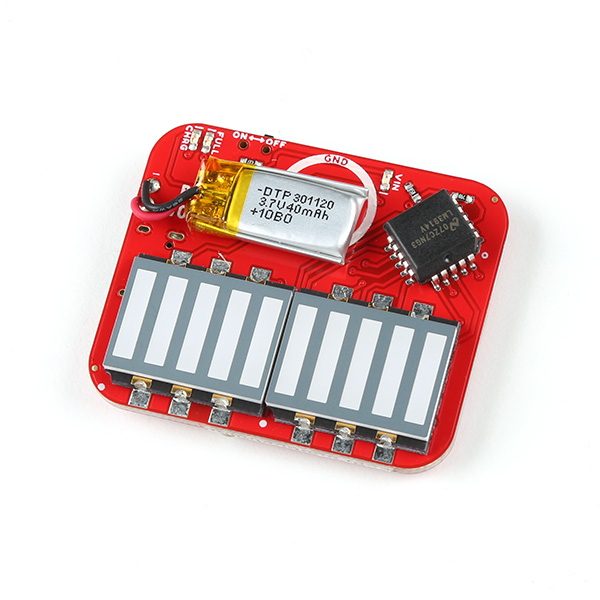

3. 1x MyoWare 2.0 LED Shield

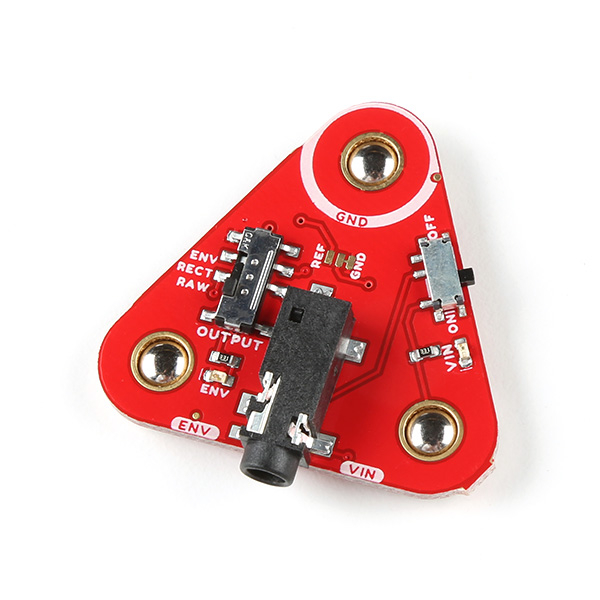

4. 1x MyoWare 2.0 Link Shield
5. 1x Cablu TRS 3.5mm

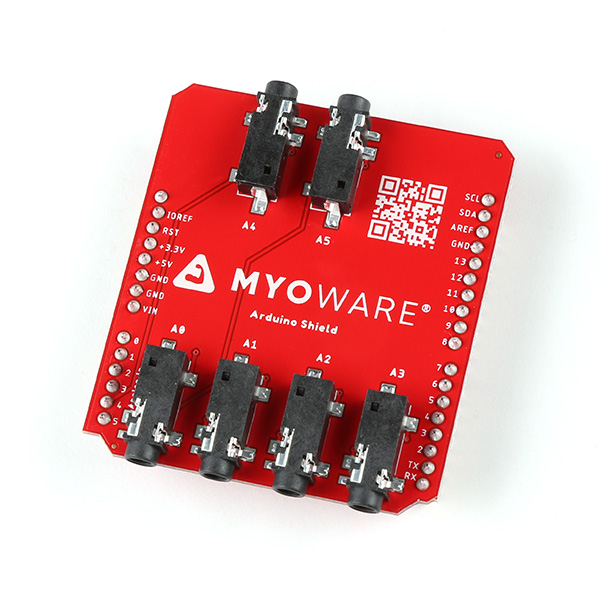

6. 1x MyoWare 2.0 Arduino Shield
7. 1x Cablu reversibil USB A la C - 2m
8. 1x Electrod de rezerva, de suprafata, EMG / ECG / EKG - 24 mm (pachet de 10)

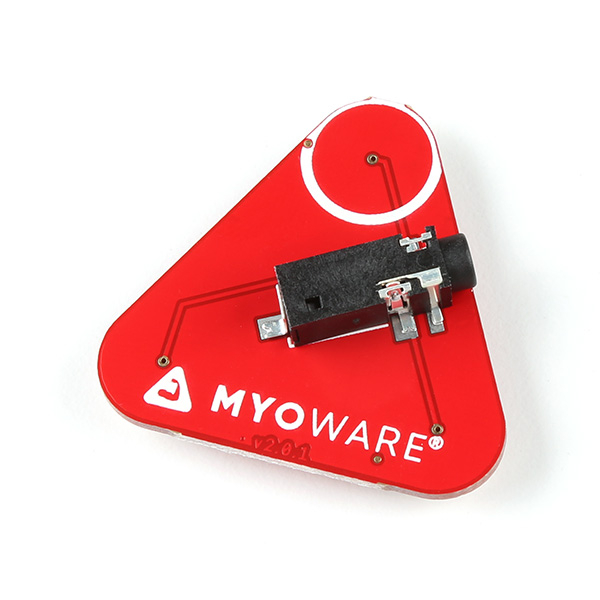

9. 1x MyoWare 2.0 Cable Shield
10. 1x Cablu senzor - Suporturi de electrozi (3 conectori)
11. 1x Cablu de referinta MyoWare 2.0

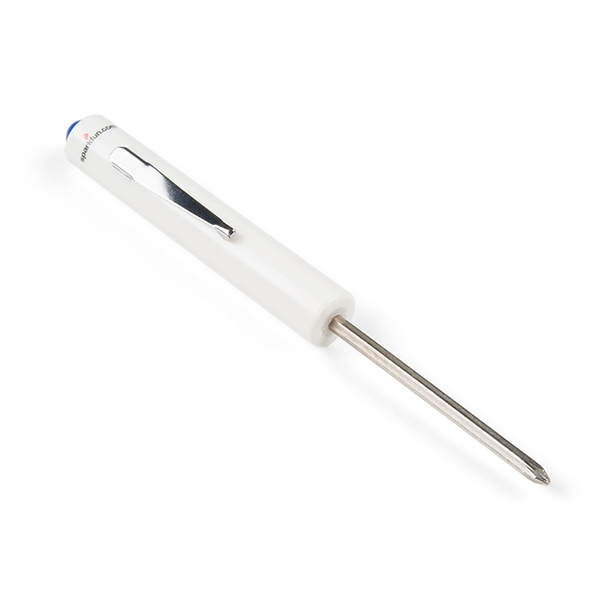

12. 1x Surubelnita mini SparkFun

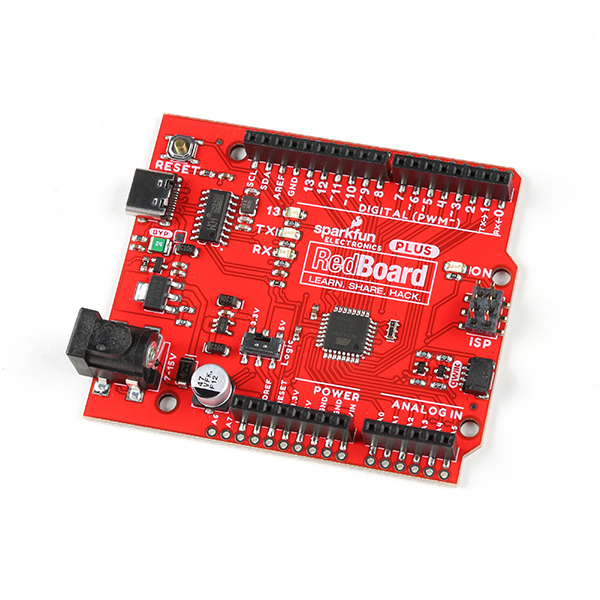

13. 1x SparkFun RedBoard Plus
