Modul senzor distanta ultrasonic SparkFun HC-SR04

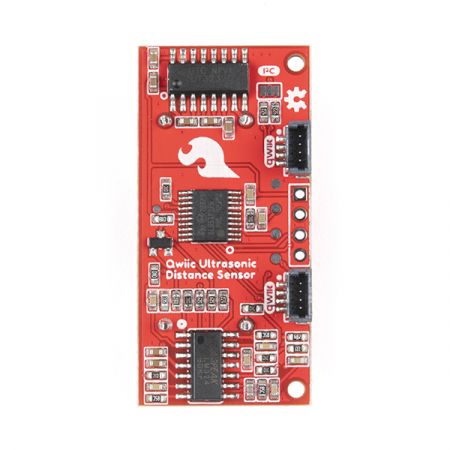

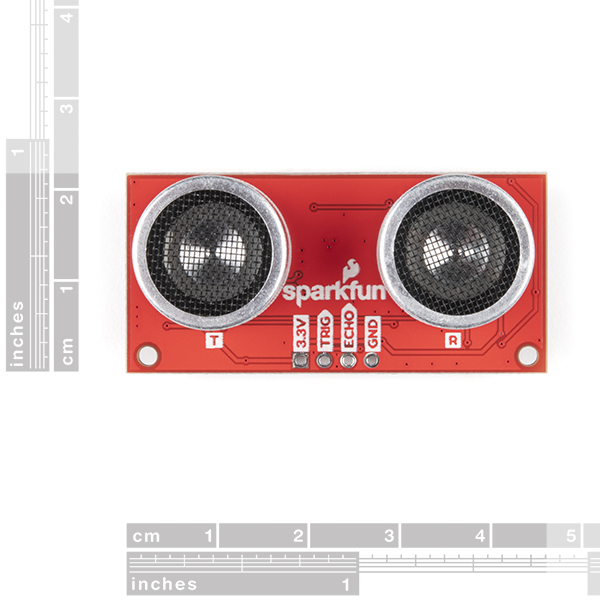

Daca esti familiarizat cu senzorul clasic de distanta HC-SR04, atunci poti trece la citirile la distanta, fara contact, de la 2 cm la 400 cm, oferite de acest modul senzor distanta ultrasonic SparkFun HC-SR04. Modulul adauga doi conectori Qwiic pentru comunicarea prin I2C si conexiunea in serie a oricarui produs Qwiic. Daca preferi sa treci de conectorul Qwiic si I2C, poti accesa pinii VCC, Trigger, Echo si de impamantare, disponibili pe marginea placii. Trebuie sa ai in vedere ca acest senzor ultrasonic nu vine calibrat si va trebui sa manipulezi iesirea pentru anumite aplicatii.

Specificatii:

• Tensiunea de operare: 3.3V
• Unghi de detectare: 15 grade
• Interval senzorial: 2cm - 400cm
• Acuratete: 3mm
• MCU pe placa: STM8L051
• Adresa I2C implicita: 0x00
• Dimensiuni: 21.5 x 45.5mm
• Greutate: 9.2g

Inclus in pachet:

1. 1x Modul senzor distanta ultrasonic SparkFun HC-SR04

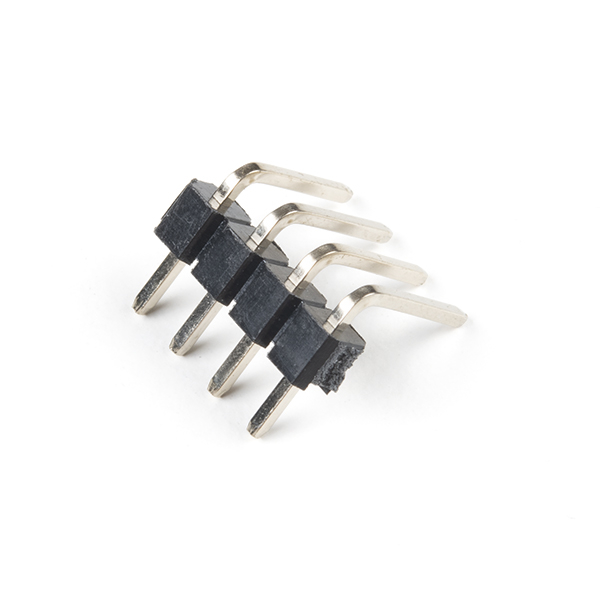

2. 1x Terminatie de unghi drept cu 4 pini
