Nunchuck WII

Acest produs cuprinde un controller WII NunChuck (care poate fi folosit si impreuna cu consola ta WII, daca doresti asta), si un conector special creat pentru a permite conectare controller-ului la Arduino,Raspberry PI si BeagleBone.


Arduino

Cod Sursa Butoane

#include "Wire.h";
#include "WiiChuck.h";

WiiChuck chuck = WiiChuck();

void setup() {
  Serial.begin(9600);
  chuck.begin();
  chuck.update();
}

void loop() {
  delay(20);
  chuck.update();

  Serial.print(chuck.readJoyX());
    Serial.print(", ");
  Serial.print(chuck.readJoyY());
    Serial.print(", ");

  if (chuck.buttonZ) {
     Serial.print("Z");
  } else  {
     Serial.print("-");
  }

    Serial.print(", ");

  if (chuck.buttonC) {
     Serial.print("C");
  } else  {
     Serial.print("-");
  }

    Serial.println();

}

Cod Sursa Accelerometru


#include "math.h";

#include "Wire.h"
#include "WiiChuck.h"

#define MAXANGLE 90
#define MINANGLE -90


WiiChuck chuck = WiiChuck();
int angleStart, currentAngle;
int tillerStart = 0;
double angle;

void setup() {
  Serial.begin(9600);
  chuck.begin();
  chuck.update();
}


void loop() {
  delay(20);
  chuck.update();

  Serial.print(chuck.readRoll());
  Serial.print(", ");
  Serial.print(chuck.readPitch());
  Serial.print(", ");

  Serial.print((int)chuck.readAccelX());
  Serial.print(", ");
  Serial.print((int)chuck.readAccelY());
  Serial.print(", ");

  Serial.print((int)chuck.readAccelZ());

  Serial.println();

}

Controller-ul WII cuprinde un accelerometru pe 3 axe, un joystick pe 2 axe, si doua butoane, iar toate acestea pot fi citite foarte simplu cu Arduino ! Si totul la un super pret ! Controller-ul se conecteaza la Arduino folosind I2C, si exista deja extrem de multe librarii si documentatie referitoare la modul de comunicare.

Iti sugerez un set de fire tata-tata (ai nevoie de 4 fire) cu care vei conecta controller-ul la Arduino. Pinul 1 al conectorului intra in pinul 3.3 Arduino, pinul 2 al conectorului intra in pinul GND al Arduino, pinul 5 al conectorului intra in pinul analogic 5 al Arduino, iar pinul 6 al conectorului intra in pinul analogic 4 al Arduino.

Librarii Arduino si documentatie (Google)

Raspberry PI

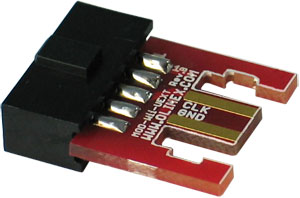

Controller WII NunChuck (care poate fi folosit si impreuna cu consola ta WII, daca doresti asta) si un conector special creat pentru a permite conectarea simpla cu conectorul UEXT cobbler.

#!/usr/bin/env python
import smbus
import sys
import os
import time

def Initialize():
 print"Initalize MOD-Wii-UEXT-Nunchuck"
 bus = smbus.SMBus(1)
 address = 0x52
 command = 0xF0
 data = 0x55
 bus.write_byte_data(address, command, data)
 return

def main():
 print "MOD-Wii-UEXT-Nunchuck"
 bus = smbus.SMBus(1)
 address = 0x52
 command = 0x00
 Initialize()
 while True:
  time.sleep(0.1)
  os.system('clear')
  buf = bus.read_i2c_block_data(address, command, 6)
  data = [0x00]*6
  for i in range(len(buf)):
  # buf[i] ^= 0x17
  # buf[i] += 0x17
   data[i] = buf[i]
  z = data[5] & 0x01
  c = (data[5] >> 1) & 0x01
  data[2] <<= 2="" data="">> 2) & 0x03
  data[3] <<= 2="" data="">> 6) & 0x03
  print "Analog X: %d" %(data[0])
  print "Analog Y: %d" %(data[1])
  print "X-axis: %d" %(data[2])
  print "Y-axis: %d" %(data[3])
  print "Z-axis: %d " %(data[4])
  if z == 1:
   print "Button Z: NOT PRESSED"
  else:
   print "Button Z: PRESSED"
  if c == 1:
   print "Button C: NOT PRESSED"
  else:
   print "Button C: PRESSED"

if __name__ == '__main__':
  main()

Controller-ul WII cuprinde un accelerometru pe 3 axe, un joystick pe 2 axe, si doua butoane, iar toate acestea pot fi citite foarte simplu cu Raspberry PI .

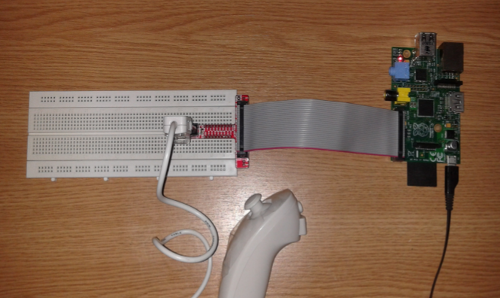

Pentru o conectare simpla la Raspberry PI ai nevoie de un conector UEXT (cobbler) si de un cablu panglica cu 26 de fire (prezentate in tutorialul de mai jos, nu sunt incluse). O alta solutie este de a folosi cabluri de conexiune tata-mama, dar atunci lucrurile nu mai raman la fel de simple.

Descarca tutorial in format PDF
