Senzor calitatea aerului SparkFun SGP40

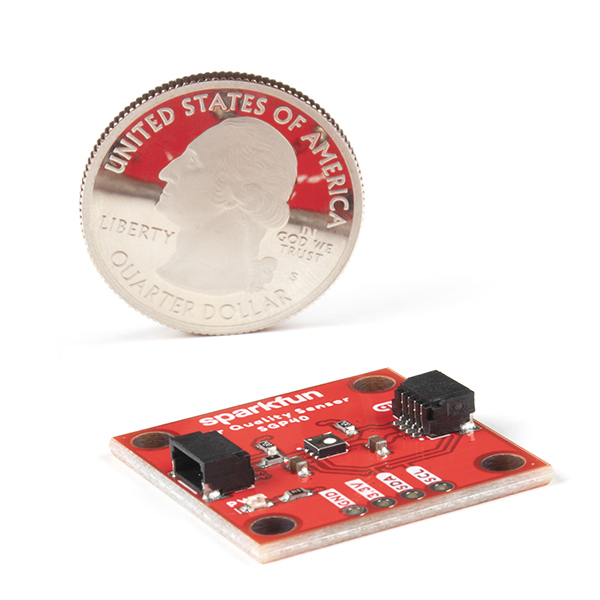

Placuta senzor calitatea aerului SparkFun SGP40 masoara calitatea aerului din camera ta sau din casa. SGP40 este bazata pe tehnologia CMOSense de la Sensirion si utilizeaza un senzor de oxid metalic (MOx) cu o micro plita controlata de temperatura, oferind un semnal al calitatii aerului din incapere, compensat de umiditate, pe baza compusilor organici volatili (VOC). Atat elementul de detectare cat si algoritmul VOC sunt de o robustete de neegalat cand vine vorba de gazele contaminante prezente in aplicatiile din lumea reala, oferind o stabilitate unica, pe termen lung, precum si deriva redusa si variatie intre dispozitive.

Acest senzor calitatea aerului SparkFun SGP40 nu reda concentratiile specifice sau gazele VOC ci o valoare digitala bazata pe gazele VOC comune, prezente in mediul interior iar valoara poate fi combinata cu algoritmul de indexare VOC de la Sensirion pentru detectarea intensitatii relative a evenimentelor VOC in relatie cu rezultatele medii pe o perioada de 24 de ore. SGP40 poate fi considerat un fel de nas electronic, sensibil, ce detecteaza VOC-urile dintr-o camera.

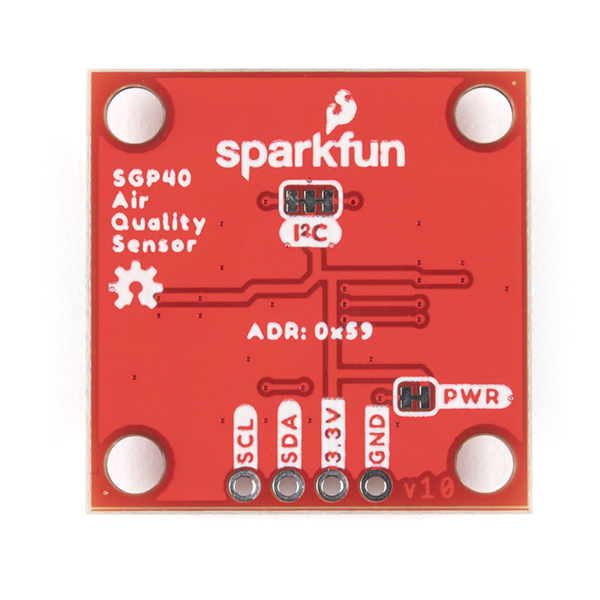

SGP40 comunica prin I2C iar pinii sunt expusi pe senzor conectorilor Qwiic pentru ca utilizatorii sa poata extinde sistemul.

Specificatii:

• Utilizeaza interfata I2C (cu Qwiic)
• Adresa I2C: 0x59
• 2x Conectori Qwiic
• Interval tensiune de operare: 1.7V - 3.6V (tipic 3.3V)
• Interfata Qwiic ofera 3.3V
• Consum tipic de curent:
  • 2.6mA in timpul operarii continue (la 3.3V)
  • 34µA cand este in odihna (incalzitor oprit)
• Semnal de iesire:
  • Valoare digitala bruta (SRAW): 0 - 65535 tick
  • Valoare digitala procesata (index VOC): 0 - 500 puncte index VOC
• Comportament activare:
  • Timp pana la detectarea sigura a evenimentelor VOC: <60s
  • Timp pana cand corespund specificatiile: <1h
• Interval recomandat de esantionare:
  • Index VOC: 1s
  • SRAW: 0.5s - 10s (tipic 1s)

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Fisa produsului Sensirion SGP40
• Index VOC Sensirion pentru experti
• Ghid de proiectare Sensirion SGP40
• Ghid rapid de testare SGP40
• Pagina informativa Qwiic
• Libraria Arduino
• Pachetul Python
• Fisierele GitHub
