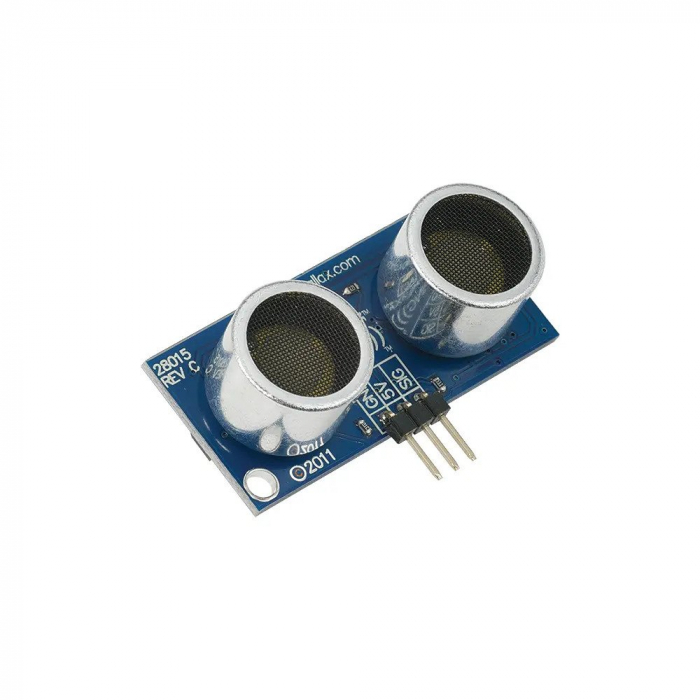

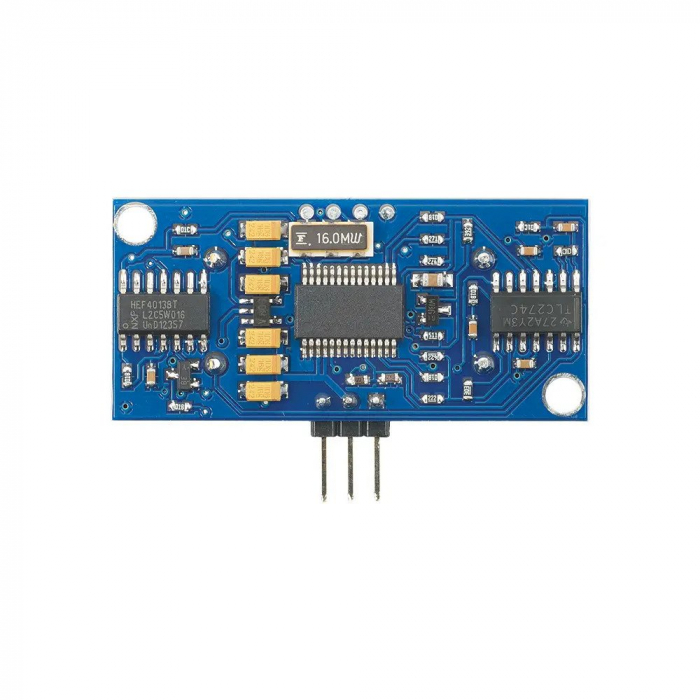

Senzor ultrasonic Parallax PING)))

Acest senzor ultrasonic Parallax PING))) este usor de utilizat si foloseste un sonar ca sa detecteze obiecte pe o arie de 2 cm - 3 metri. Senzorul de distanta are LED-uri de stare si necesita doar un pin I/O. Terminatia cu trei pini de pe placa asigura compatibilitatea cu o placa breadboard fara lipire.

Placa senzor ultrasonic Parallax PING))) vine ca o solutie economica si simpla de masurare a distantelor si este perfecta in aplicatiile unde trebuie sa masori distante intre obiecte stationare sau in miscare. Senzorul este utilizat in robotica si sisteme de securitate. Transmite un impuls ultrasonic iar distanta pana la tinta se stabileste prin masurarea timpului necesar intoarcerii impulsului. De notat ca, pentru masuratorile la distanta mica, senzorul trebuie sa se situeze la 8-10 cm deasupra suprafetei de lucru, iar la masurarea obiectelor aflate la o distanta mai mare de jumatate de metru, senzorul trebuie plasat la cel putin jumatate de metru deasupra solului.

Specificatii:

• Senzorul PING))) are doar trei conexiuni: Vdd, Vss si un pin I/O
• Terminatia cu 3 pini inlesneste conectarea cu un cablu de extensie servo, fara lipire
• Raza: 2 cm - 3 m
• Tensiunea de alimentare: 5V +/-10% (absoluta: min 4.5V, max 6V)
• Current de alimentare: 30 mA tipic, 35 mA maxim
• Interfata cu trei pini (putere, impamantare, semnal)
• Consum putere: 20 mA
• Unghi de acceptare strans
• Comunicare impuls intrare/impuls iesire
• LED indicator pentru masuratorile in desfasurare
• Declansator de intrare: impuls TTL pozitiv, 2 µs minim, 5 µs tipic
• Impuls ecou: impuls TTL pozitiv, 115 µs la 18.5 ms
• Intarziere ecou: 750 µs de la cadere sau impulsul de declansare
• Frecventa burst: 40 kHz la 200 µs
• Dimensiuni: 22 mm H x 46 mm W x 16 mm D
