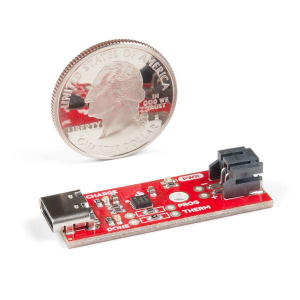

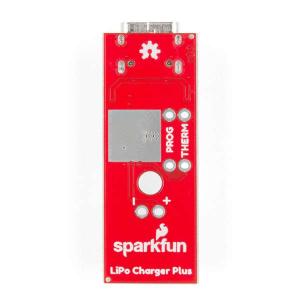

Incarcator SparkFun LiPo Charger Plus

Incarcatorul SparkFun LiPo Plus este optiunea imbunatatita din linia de incarcatoare acumulatori litiu-polimer cu o singura celula de la SparkFun. Conectorul de intrare a fost schimbat cu USB-C, la fel ca rata de incarcare si protectia termica optionala. LED-urile indicatoare pentru incarcare, alimentare si finalizare arata starea procesului de incarcare.


Cu o tensiune de intrare intre 3.75V si 6V, MCP73833 poate incarca la o rata maxima de 1000mAh si vine cu doua forme de protectie termica. Un senzor intern mentine rata de incarcare maxima pana cand temperatura circuitului integrat atinge ~95°C; controlorul de incarcare va reduce, apoi, rata de incarcare pentru a preveni supraincalzirea. MCP73833 are si un pin de intrare optional pentru un termistor NTC (coeficientul de temperatura negativa), protejand bateria de posibile deteriorari.


Specificatii:


• Controlor complet de managment al incarcarii liniare: tranzistor de trecere integrat, senzor de curent integrat, protectie la descarcare inversa integrata
• Curent constant/Operare tensiune constanta cu reglare termica
• Curent de incarcare programabil: 1A maxim
• Reglare a tensiunii presetata, de inalta acuratete: 4.2V + 0.75%
• Preconditionarea celulelor consumate in profunzime: rata de curent selectabila; prag de tensiune selectabil
• Monitorizarea temperaturii celulei
• Mod regulator liniar Low-Dropout
• Tensiunea de alimentare: 3.75V-6V
