Convertor SparkFun Buck-Boost

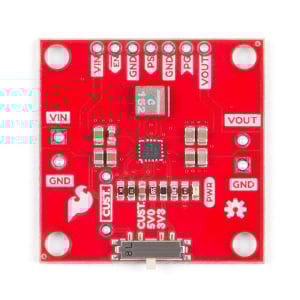

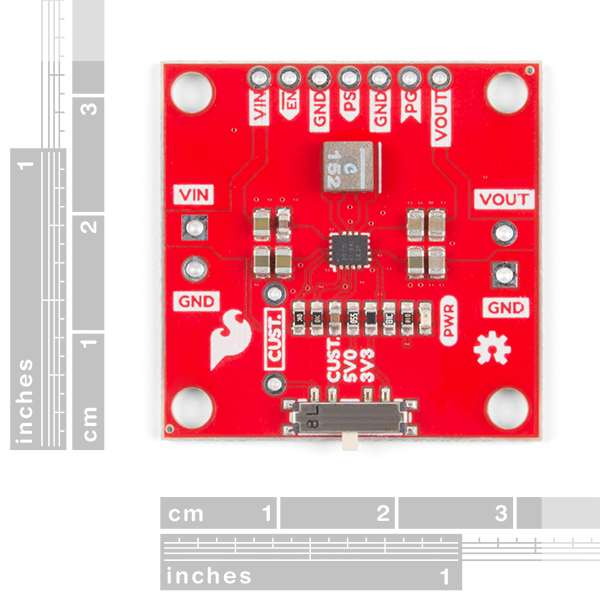

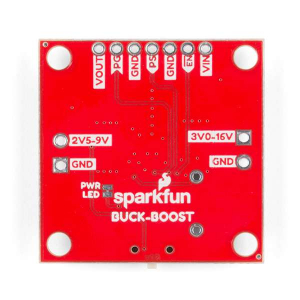

Convertorul SparkFun Buck-Boost este o placa-accesoriu puternica ce permite ajustarea cantitatii de putere pe care o primeste proiectul tau. Acest convertor poate prelua o tensiune de intrare intre 3V si 16V, care poate fi apoi stabilizata la o tensiune de iesire intre 2.5V si 9V. Folosind comutatorul din partea inferioara a placii, poti stabili tensiunile de iesire comune intre 3.3V si 5V, in timp ce ai posibilitatea sa lipesti o rezistenta in functie de necesitatile tale personalizate. Pinii GPIO sunt accesibili de-a lungul partii superioare a placii, ca sa ai mai mult control.


In plus fata de controlul tensiunii, convertorul Buck-Boost de la SparkFun utilizeaza un convertor de comutare DC/DC care este mai eficient decat un stabilizator liniar. Mai multa eficienta inseamna mai putina energie pierduta sub forma de caldura.


Avand protectie de supra-temperatura si un radiator optional, poti obtine pana la 95% eficienta.


Specificatii:


• Tensiune de intrare: 3-16V
• Tensiune de iesire ajustabila: 2.5-9V
• Trei optiuni de tensiuni de iesire: 3.3V, 5V sau GPIO accesibil pentru control aditional
• Temperatura de operare: intre -40°C si +125°C
• Radiator optional
• Eficienta de pana la 95%
• Protectie supra-temperatura

Linkuri:


• Schema
• Fisierele Eagle
• Ghid de conectare
• Fisa produsului (TPS63070)
• Curent maxim de iesire versus tensiunea de intrare (PNG)
• Fisierele GitHub hardware

​
