Regulator step-up de 9V Pololu U3V70F9

Acest model de regulator cu ridicare de tensiune si comutare sincrona genereaza eficient o tensiune de iesire de 9V de la o tensiune de intrare de numai 2.9V, in timp ce utilizeaza un curent de intrare mare, de 8A. Regulatorul are protectie de tensiune inversa si, spre deosebire de majoritatea regulatoarelor step-up, ofera o optiune de inchidere care intrerupe puterea la sarcina.

Regulatoarele de tip step-up, din seria U3V70x, sunt regulatoare cu comutare sincrona, de inalta eficienta si care suporta intensitati mari de curent. Acestea genereaza tensiuni de iesire mai inalte din tensiuni de intrare mici, de pana la 2.9V. Regulatoarele limiteaza activ curentii de intrare instantanei la 10A iar curentul de intrare poate fi de 8A timp de mai multe secunde, inainte de activarea protectiei termice. Curentii de intrare in jurul a 6A poti fi mentinuti timp de mai multe minute fara activarea inchiderii termice, desi performanta actuala depinde de tensiunile de intrare si de iesire, precum si de factori externi ca temperatura ambientala si circulatia aerului.

La regulatoarele cu ridicare de tensiune, curentul de iesire este egal cu curentul de intrare inmultit cu eficienta, inmultit cu raportul dintre VIN si VOUT. Astfel, cu cat tensiunea este mai inalta, cu atat scade curentul maxim de iesire.

Specificatii:

• Tensiunea de intrare: 2.9 V - 6 V
• Tensiunea de iesire: 6 V cu precizie de 4%
• Optiune de inchidere care intrerupe puterea la sarcina
• Eficienta tipica intre 80% - 95%, in functie de tensiunea de intrare, tensiunea de iesire si sarcina
• 10 A: curenti de intrare instantanei de pana la 10 A; curenti de intrare de pana la 8 A timp de mai multe secunde; curenti de intrare de pana la 7 A pentru durate mai lungi de timp
• Curent de repaus mic
• Protectii integrate: protectie de tensiune inversa; protectie de scurt circuit cu recuperare la supratensiune; inchidere automata la supratemperatura; blocare la subtensiune (pragurile tipice fiind 2.4 V in cadere, 2.8 V in urcare); limitare de curent de intrare ciclu-dupa-ciclu, la 10 A

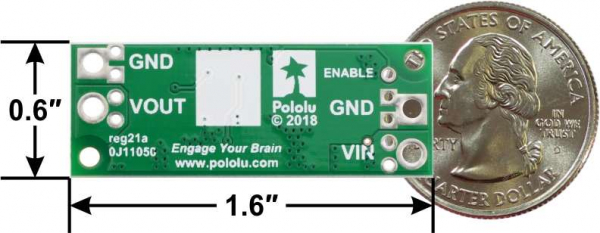

• Dimensiune compacta: 40.6 × 15.2 × 4.6 mm
• Greutate: 3.5 g
• Doua orificii de montaj pentru #2 sau suruburi M2

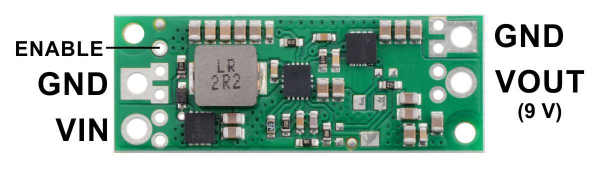

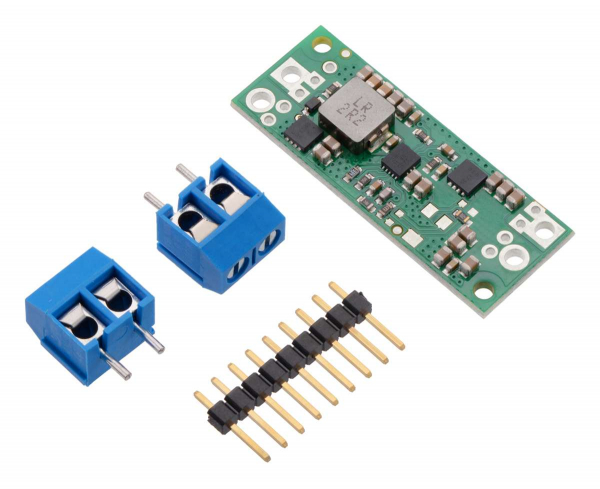

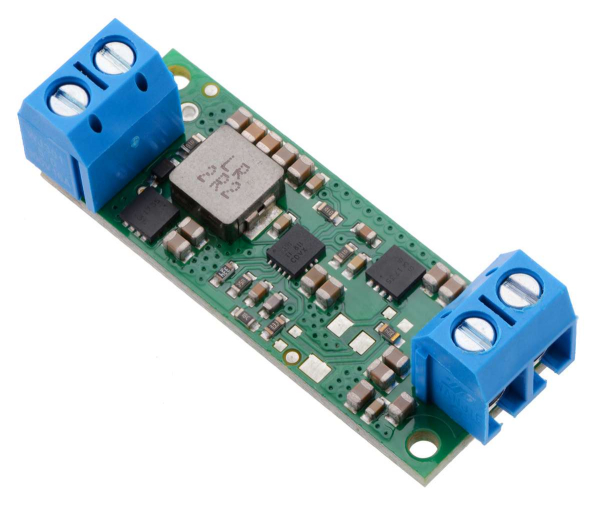

• Orificii mai mici pentru pini de header de 0.1″ si orificii mai mari pentru blocurile terminale, ca optiuni de conectare la placa
