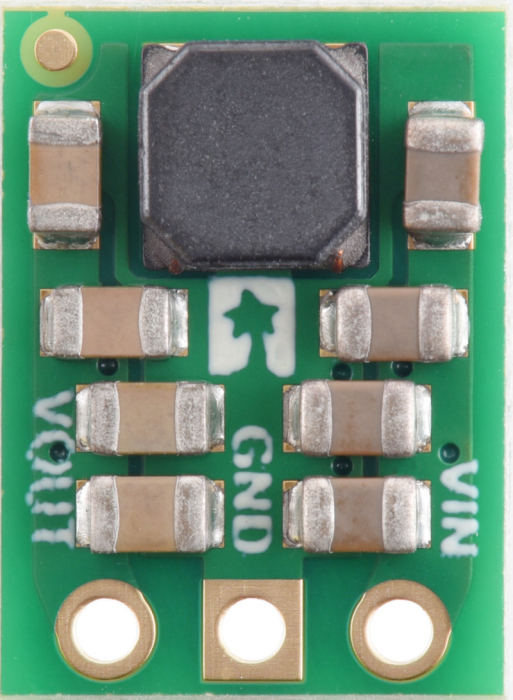

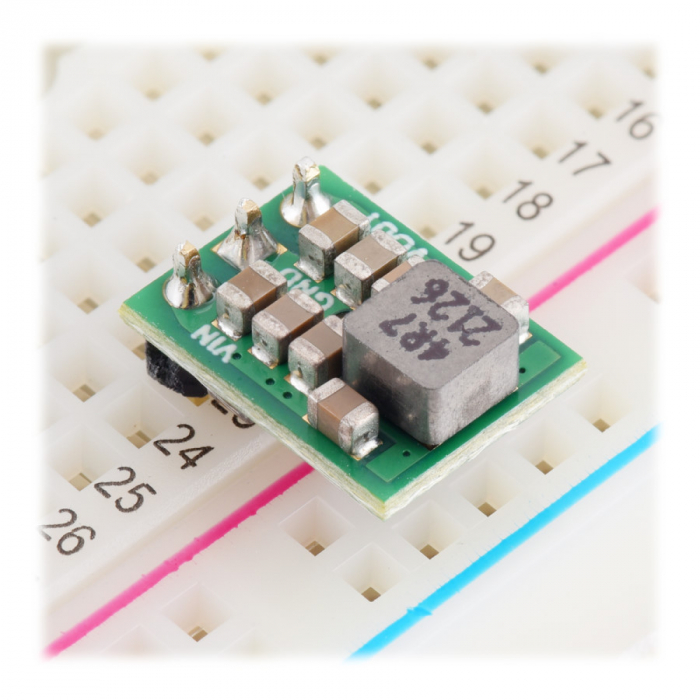

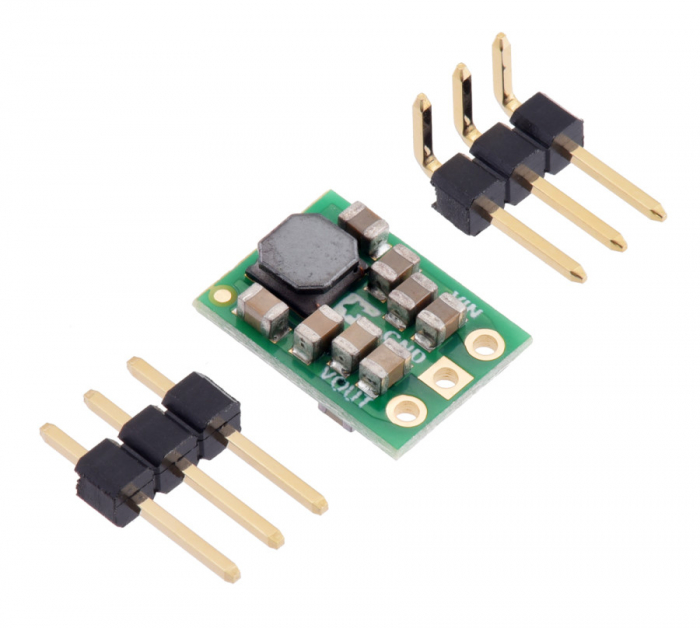

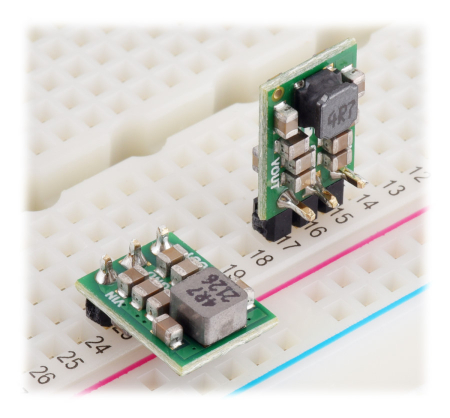

Regulator step-up/step-down 5V Pololu S13V10F5

Acest regulator step-up/step-down 5V Pololu S13V10F5 produce eficient o tensiune de 5V de la tensiuni de intrare intre 2.8V si 22V. Capacitatea sa de a transforma atat tensiuni de intrare mai mari cat si mai mici il fac util in aplicatiile unde tensiunea de alimentare variaza foarte mult, ca si in cazul bateriilor ce pornesc peste- dar de descarca sub 5V.

Placa masoara 9 x 12 mm, are o eficienta tipica de 85%-95% si poate oferi curent de iesire continuu, tipici, de 1 A.


Familia de stabilizatoare de comutare S13VxF5 (numite si alimentatoare in comutatie, SMPS, sau convertoare DC-DC) foloseste o topologie de tip buck-boost pentru a converti atat tensiunea mai inalta cat si cea mai scazuta, in tensiune de iesire regulata de 5V. Regulatoarele preiau tensiuni de intrare de la 2.8V la 22V si le maresc sau scad pentru o eficienta de peste 85% si un curent de iesire standard intre 1A si 3A. Flexibilitatea tensiunii de intrare oferita de aceasta serie de regulatoare este potrivita indeosebi aplicatiilor ce implica incarcare de la baterie, unde tensiunea bateriei este mai mare de 5V si scade sub acest nivel pe masura ce bateria se descarca.


Aceste stabilizatoare au blocare la subtensiune, protectie la supratensiune si protectie la supracurent. Inchiderea termica previne deteriorarea cauzata de supraincalzire iar functia de pornire lina limiteaza curentul de pornire si elibereaza tensiunea de iesire treptat la pornire.

Specificatii:

• Tensiunea de intrare: 2.8-22V
• Tensiunea de iesire: 5V, cu acuratete de 3%
• Curent de iesire continuu maxim: 1 A
• Eficienta tipica intre 85-95%, in functie de tensiunea de intrare si sarcina
• Curent de repaus fara sarcina, tipic: 10mA-20mA
• Frecventa fixa de comutare, de ~500 kHz
• Blocare la subtensiune si protectie la supratensiune
• Caracteristica de pornire lina ce limiteaza curentul de pornire si elibereaza treptat tensiunea de iesire
• Protectie la supracurent si inchidere la supratemperatura
• Limita curent de iesire: 1 A

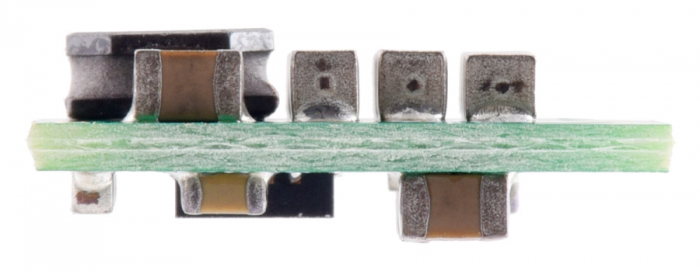

• Dimensiune compacta: 8.9 × 12.1 × 5.6 mm
