Stabilizator step-up de 6V Pololu U3V16F6

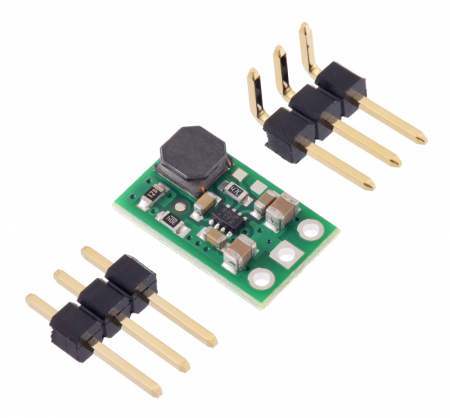

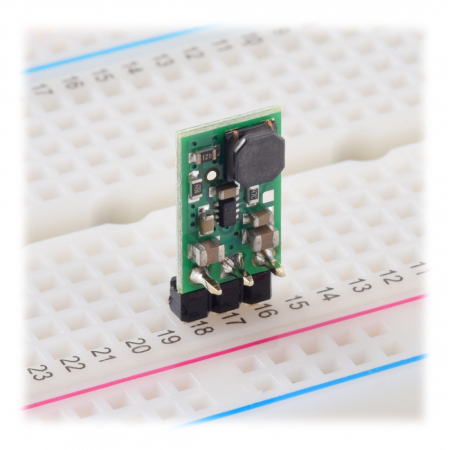

Modelul stabilizator step-up de 6V Pololu U3V16F6 cu ridicare de tensiune genereaza eficient o tensiune de iesire de 6V de la o tensiune de intrare de numai 1.3V, suportand curenti de intrare continuu de pana la 1.6 A. Tensiunea minima de pornire este de 2.7 V dar stabilizatorul opereaza ulterior pana la 1.3 V. Pinii au spatiere de 2.54 mm pentru compatibilitatea cu placile breadboard fara lipire si cu placile perfboard.


Stabilizatoarele de tip step-up, din seria U3V16Fx, sunt regulatoare cu comutare ce genereaza tensiuni de iesire mai inalte din tensiuni de intrare mici, de pana la 1.3V. Numite si SMTP, sau convertoare SC-DC, acestea au o eficienta tipica intre 85% si 95%.


Regulatoarele limiteaza activ curentii de intrare instantanei la 2 A, iar curentul de intrare poate fi de 1.6 A timp de mai multe minute, fara activarea protectiei termice, desi performanta actuala depinde de tensiunile de intrare si de iesire, precum si de factori externi ca temperatura ambientala si circulatia aerului.


La stabilizatoarele cu ridicare de tensiune, curentul de iesire este egal cu curentul de intrare inmultit cu eficienta, inmultit cu raportul dintre VIN si VOUT. Astfel, cu cat tensiunea este mai inalta, cu atat scade curentul maxim de iesire.


Specificatii:

• Tensiunea de intrare: 1.3 V - 16 V (tensiunea minima de pornire este de 2.7 V)
• Tensiunea de iesire: 6 V cu acuratete de 4%
• Eficienta tipica intre 85% - 95%, in functie de tensiunea de intrare, tensiunea de iesire si sarcina
• Frecventa de comutare: aproximativ 1.2 MHz la sarcina mare
• Mod economisire putere ce creste eficienta sarcinii usoare prin reducerea frecventei de comutare
• Limita curent comutare: 2A
• Curenti de repaus fara sarcina sub 1 mA
• Curenti de intrare continuu de pana la 1.6 A
• Tolereaza tensiuni de intrare de peste tensiunea de iesire setata
• Protectii integrate: inchidere automata la supratemperatura, caracteristica soft-start ce limiteaza curentul de intrare si creste gradual tensiunea de iesire, blocare la subtensiune

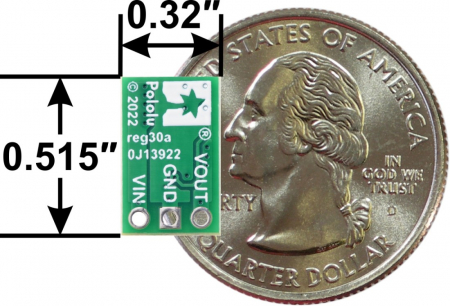

• Dimensiune compacta: 13.1 × 8.1 × 3 mm
• Greutate: 0.4 g
