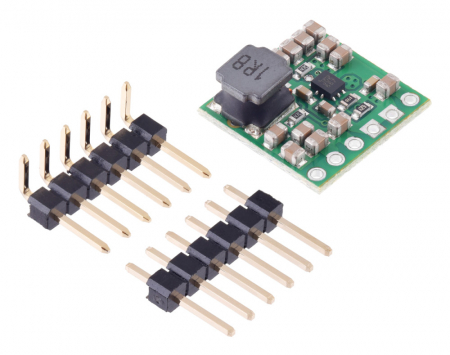

Stabilizator step-up de 6V Pololu U3V40F6

Modelul de stabilizator step-up de 6V Pololu U3V40F6 genereaza eficient o tensiune de iesire de 6V de la o tensiune de intrare de numai 1.3V, suportand curenti de intrare continuu de pana la 4 A. Tensiunea minima de pornire este de 2.7 V, dar stabilizatorul opereaza ulterior pana la 1.3 V. Pinii au spatiere de 2.54 mm pentru compatibilitatea cu placile breadboard fara lipire si cu placile perfboard.


Stabilizatoarele de tip step-up, din seria U3V40Fx, sunt regulatoare cu comutare sincrona, de inalta eficienta si suporta intensitati mari de curent. Acestea genereaza tensiuni de iesire mai inalte din tensiuni de intrare mici, de pana la 1.3V. Regulatoarele limiteaza activ curentii de intrare instantanei la 9.5 A, iar curentul de intrare poate fi de 4.5 A timp de mai multe secunde, inainte de activarea protectiei termice. Curentii de intrare in jurul a 3.5 A poti fi mentinuti timp de mai multe minute fara activarea inchiderii termice, desi performanta actuala depinde de tensiunile de intrare si de iesire, precum si de factori externi ca temperatura ambientala si circulatia aerului.


La stabilizatoarele cu ridicare de tensiune, curentul de iesire este egal cu curentul de intrare inmultit cu eficienta, inmultit cu raportul dintre VIN si VOUT. Astfel, cu cat tensiunea este mai inalta, cu atat scade curentul maxim de iesire.

Aceste stabilizatoare vin cu protectii ca limitare de curent de intrare ciclu-per-ciclu, pornire lenta, blocare programabila la subtensiune, protectie la supratensiune si inchidere la supratemperatura.


Specificatii:

• Tensiunea de intrare: 1.3 V - 6 V
• Tensiunea de iesire: 6 V cu acuratete de 4%
• Eficienta tipica intre 90% - 95%, in functie de tensiunea de intrare, tensiunea de iesire si sarcina
• Frecventa de comutare: aproximativ 600 kHz la sarcina mare
• Mod economisire putere cu operare ultrasonica ce creste eficienta sarcinii usoare prin reducerea frecventei de comutare in timp ce o mentine peste 20 kHz
• Curenti de repaus fara sarcina sub 2 mA
• 9.5 A: curenti de intrare instantanei de pana la 9.5 A; curenti de intrare de pana la 4.5 A timp de mai multe secunde; curenti de intrare de pana la 4 A pentru durate mai lungi de timp
• Protectii integrate: inchidere automata la supratemperatura; limitare de curent de intrare ciclu-dupa-ciclu, caracteristica soft-start ce limiteaza curentul de intrare si creste gradual tensiunea de iesire, protectie supratensiune (la 16.5 V)

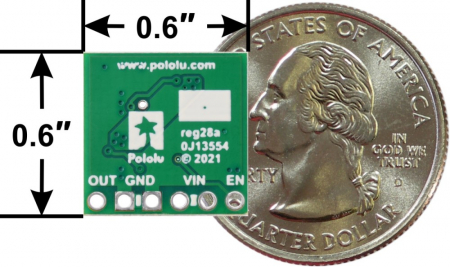

• Dimensiune compacta: 15.2 x 15.2 x 5.6 mm
• Greutate: 1.5 g
