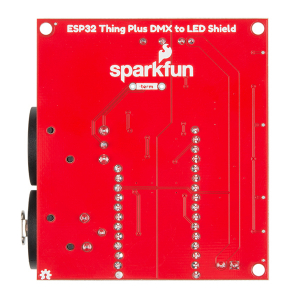

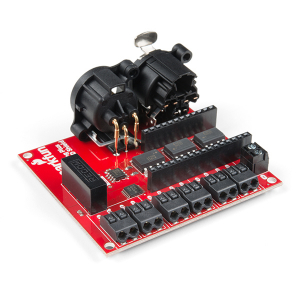

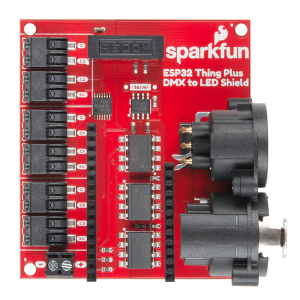

Sparkfun SparkFun ESP32 Thing Plus shield DMX la LED

145,00 Lei
Stoc sku: SHL-146
In stoc

Durata de livrare: 1 - 3 zile lucratoare

Limita stoc
Adauga in cos
Cod Produs: 00003656 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 7 Lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)
SparkFun ESP32 Thing Plus shield DMX la LED ofera modalitatea potrivita pentru a trimite si primi informatii DMX. Fie ca datele vin prin jack-ul XLR-3 integrat sau ArtNet, ori se trimit prin jack XLR-3/ArtNet, acest shield ofera acoperire. Este perfect pentru a incepe devoltarea primelor tale instalatii DMX personalizate si chiar sa adaugi abilitati ArtNet unei instalatii existente. De asemenea, suporta standardul DMX, ceea ce necesita izolare electrica intre controller si partea de comunicatii pentru evitarea buclelor de impamantare.


Shieldul DMX la LED poate fi alimentat fie prin terminalele cu surub, fie prin conexiunea USB de la microcontrollerul tau conectat la shield. Terminalul cu surub este de 3.5 mm, cu 2 pini, capabil sa accepte fir AWG 26-16 cu o lungime de banda de aproximativ 5-6 mm. De notat ca trebuie sa alimentezi intotdeauna shieldul cu 5V pentru a oferi puterea potrivita la RS485.


Iesirile sunt accesibile pentru conectori poke home care se potrivesc cu benzile de LED-uri APA102 si dispozitivele LuMini.


SparkFun ESP32 Thing Plus shield DMX la LED este conceput sa functioneze cu SparkFun Thing Plus - ESP32 WROOM sau orice placa avand amprenta Feather, astfel ca Feather si Feather-Wing sunt compatibile. Multe placi Feather suporta tensiune logica de 3.3 V, astfel ca exista un convertor de nivel logic intre microcontroller si pinii de date LED pentru a aduce conectorii poke home la 5V logica.


Specificatii:

  • Dimensiune: 2.625 (L) x 2.7 (l) x 1.375 (I)
  • 3 orificii de monta pentru suruburi de 4-40
  • Terminatii mama populate pentru interfatarea cu ESP32 Thing Plus
  • Terminal cu surub pentru alimentare de 5VDC, compatibil cu fir AWG de 26-16

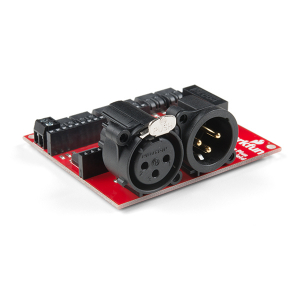

  • Conectori XLR cu 3 pini: conector XLR-3 mama, conector XLR-3 tata
  • Conectorul poke-home permite conexiunea LED adresabil temporar dar stabil fara lipire; compatibil cu fir AWG de 24-18
  • Optocuplori pentru izolare; mod CMR la 1000V/ μs
  • Convertor DC-DC de 5V cu izolare pentru bucle de impamantare
  • Iesire: 5V la 200 mA
  • Tensiune de izolare de 1 kVDC (1 min.)
  • Rezistenta de izolare de 1 GΩ
  • Convertori logici 3.3 V la 5 V intre conectorii pokehome LED si terminatiile Feather
