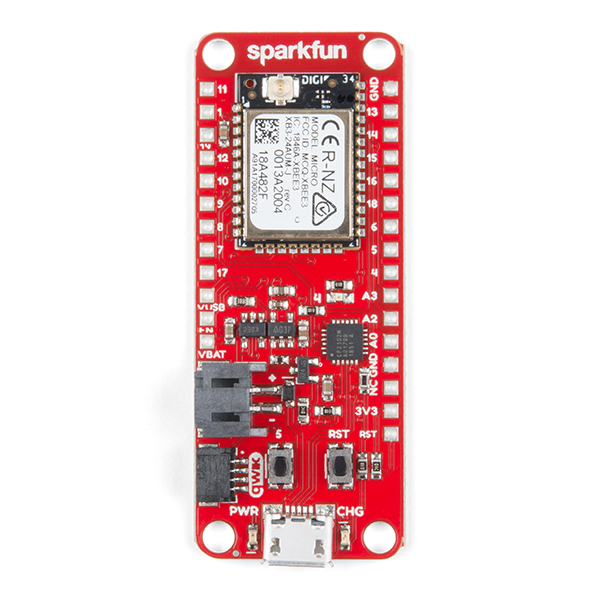

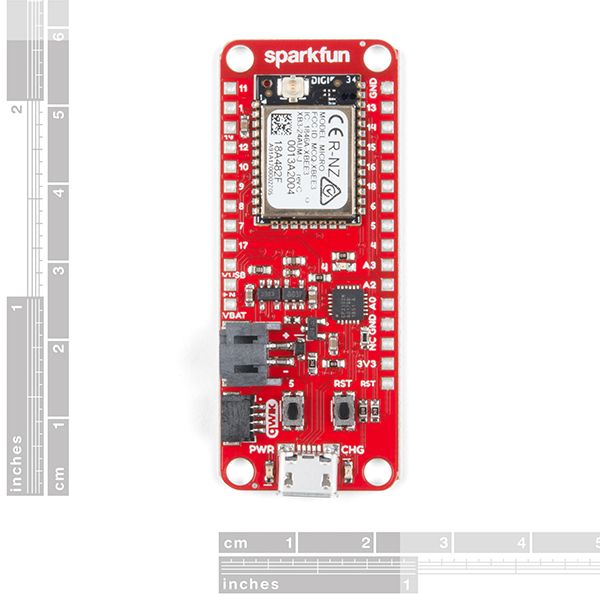

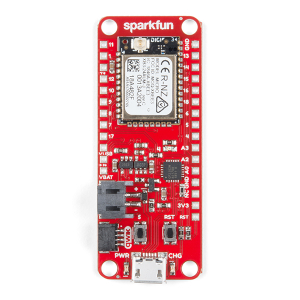

SparkFun Thing Plus - XBee3 Micro (U.FL) placa dezvoltare

SparkFun Thing Plus - XBee3 Micro (U.FL) placa dezvoltare este un produs care iti ofera o cale foarte simpla spre dezvoltarea dispozitivelor wireless. Combinatia XBee si Qwiic intr-un spatiu compact reprezinta o actualizare mult asteptata la oferta XBee. Avand 20 de pini I/O si baterie Lithium Polymer Ion, XBee3 Thing Plus are tot ce este necesar in prototipare si dezvoltarea unui dispozitiv conectat precum un senzor de distanta.


Conectorul Qwiic si cel JST pentru baterie constituie solutia fara lipire atunci cand lucrezi cu placa, scurtand timpul de instalare. Noul modul XBee3 Micro ofera conexiune wireless 802.15.4 la 2.GHz (protocol Zigbee 3.0) si poate fi programat cu MicroPython (32KB memorie disponibila).


SparkFun Thing Plus - XBee3 Micro (U.FL) placa dezvoltare suporta transfer de date RF pana la 250 Kbps si interval de interior de 200ft, iar in exterior un camp vizual de pana la 4000ft. Comunicarea/configurarea modulului se desfasoara printr-un set de comenzi AT sau prin Digi API, X-CTU, atat local cat si pe calea aerului. Exista si o versiune mobila a X-CTU - Digi XBee Mobile. Aceasta versiune are un conector de antena U.FL pentru comunicatii de raza mai mare.


Specificatii:

• Silicon Labs EFR32MG SoC
• 250Kbps RF, 1Mbps viteza seriala
• Interval in interior/urban de pana la 200 ft (60 m)
• Exterior/Camp vizual RF de pana la 4000 ft (1200 m)
• Putere de transmisie de +8 dBm
• Sensibilitate receptor: -103 dBm
• Interfete UART, I2C si SPI (SPI indisponibil momentan insa accesibil pe placa)
• Banda de frecventa ISM 2.4GHz (802.15.4)
• Memorie de 1MB, 128KB RAM (32KB disponibili pentru MicroPython)

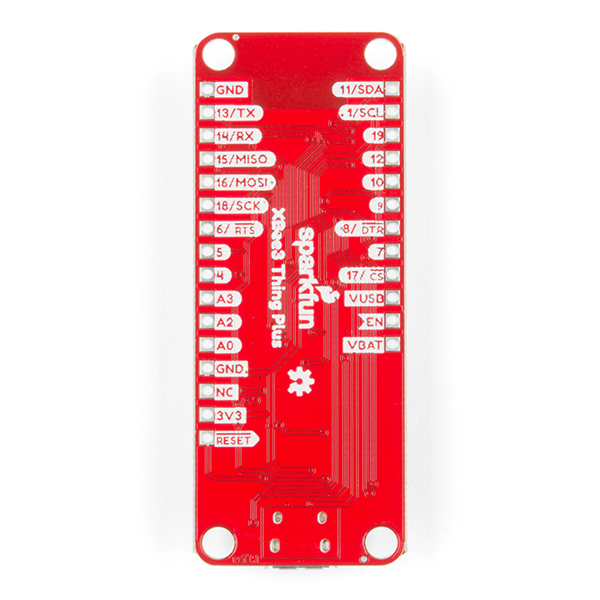

• 20 pini GPIO
• Configurabil prin X-CTU cu set de comenzi AT atat prin USB cat si wireless (un al doilea dispozitiv XBee 3 este necesar pentru configurare wireless daca nu se foloseste aplicatia mobila)
• Compatibil Qwiic
• Circuit de incarcare integrat si conector pentru baterii Lithium Polymer Ion de 3.3V
• Tensiune de alimentare: 2.6VDC - 3.6VDC
• Conector antena U.FL

Linkuri:

• Schema
• Fisierele Eagle
• Ghid de conectare
• Fisa Digi XBee3 ZigBee 3.0
• Manual de referinta hardware XBee 3
• Ghid de programare Digi Micropython
• Ghid de utilizare X-CTU
• Libraria Python pentru XBee
• Pagina de documentatie-suport pentru Digi XBee
• Fisierele GitHub
