Modul imagine termica FLIR Lepton 2.5

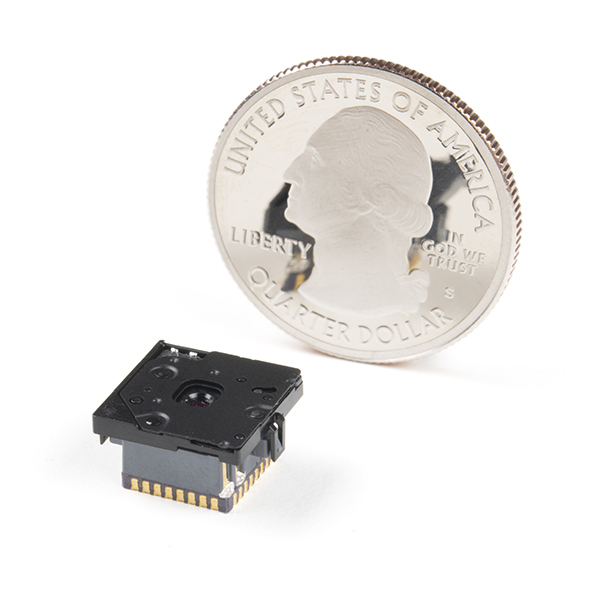

Acest modul imagine termica FLIR Lepton 2.5 este o camera IR de raza lunga, radiometrica, mai mica decat o moneda, ca sa incapa intr-un smartphone, avand si un cost mai redus decat al camerelor IR traditionale. Cu un plan focal de 80 x 60 pixeli activi, acest Lepton se integreaza usor in dispozitive mobile si in alte electronice, ca senzor IR sau senzor de imagine termica. Leptonul radiometric captureaza informatii de temperatura fara contact, calibrate si precise, in fiecare pixel.

Specificatii:

• Frecventa efectiva: 8.6 Hz (pentru aplicatii comerciale)
• Frecventa de intrare: 25-MHz nominala, niveluri de tensiune CMOS IO
• Format de iesire: 14 biti, 8 biti (cu AGC), selectabil de utilizator; sau RGB de 24 biti (AGC si colorare)
• Dimensiune pixel: 17 µm
• Acuratete radiometrica:
  • castig inalt: peste +/- 5°C sau 5% (tipic)
  • castig scazut: peste +/- 10°C or 10% (tipic)
• Interval dinamic al scenei:
  • -10-140 °C (castig inalt);
  • pana la 450°C (casti scazut) tipic
• Interval spectral: infrarosu de raza lunga, 8 µm pana la 14 µm
• Compensare temperatura: automata. Imagine independenta de temperatura camerei.
• Sensibilitate termica: <50 mK (0.050° C)
• Interfata date video: video prin SPI
• Port de control: CCI (ca I2C), niveluri de tensiune CMOS IO
• Dimensiuni versiune cu priza: 11.8 x 12.7 x 7.2 mm
• Interfata mecanica: priza cu 32 pini la priza standard Molex
• Interval temperatura fara operare: -40 °C pana la +80 °C
• Interval temperatura optima: -10°C pana la +80°C
• Soc: 1500 G @ 0.4 ms
• Format panou: 80 × 60, scanare progresiva
• FOV - diagonal: 63.5°
• FOV - orizontal: 50° (nominal)
• Optimizare imagine: configurat din fabrica si complet automatizat
• Corectare neuniforma (NUC): automata cu declansator
• Tehnologie senzor: microbolometru neracit VOx
• Protectie solara: integrala
• Tensiune alimentare: 2.8 V, 1.2 V, 2.5 V pana la 3.1 V IO
• Disipare putere: 150 mW (in operare), 650 mW (in declansare), 4 mW (in asteptare)
