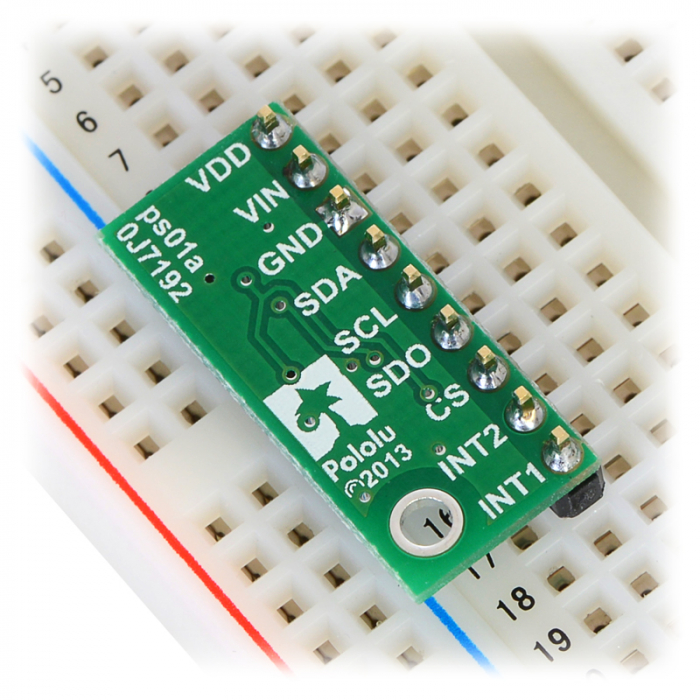

Breakout senzor presiune/altitudine Pololu LPS331AP cu stabilizator

Aceasta placa breakout senzor presiune/altitudine Pololu LPS331AP cu stabilizator este un model compact (10 x 23 mm) pentru senzorul de presiune absoluta, sau barometru, MEMS, LPS331AP de la ST. Este un circuit integrat de dimensiune mica, fara plumb, cu pachet de montaj de tip LGA care il face dificil de montat de catre studenti sau hobbysti. De asemenea, opereaza la tensiuni mai mici de 3.6V, ceea ce poate complica interfatarea cu microcontrollerele ce opereaza la 5V. Placa breakout adreseaza aceste inconveniente prin incorporarea unor electronice aditionale, precum un stabilizator de tensiune de 3.3V si circuite de schimbare de nivel, in timp ce isi mentine compacta marimea.

LPS331AP integreaza si functia de compensare a temperaturii, cu multe optiuni de configurare, inclusiv rezolutii selectabile, optiuni pentru viteza de transfer a datelor la iesire si doua semnale de intrerupere externa, programabile. Presiunea rezultata are o acuratete absoluta peste temperatura de ±0.2 mbar (0.02 kPa), cu RMS zgomot de 0.02 mbar (0.002 kPa) la cea mai inalta rezolutie. Datele senzoriale de presiune si temperatura sunt disponibile printr-o interfata digitala ce poate fi configurata sa opereze in modul I2C sau SPI si poate fi utilizata in altimetrie.

Placa breakout senzor presiune/altitudine Pololu LPS331AP cu stabilizator include un regulator de tensiune liniara cu rata scazuta de cadere, ce ofera cei 3.3 V necesitati de LPS331AP, ceea ce permite senzorului sa fie alimentat la o sursa intre 2.5 V si 5.5 V. Rezultatul regulatorului este disponibil pe pinul VDD si poate oferi aproape 150 mA dispozitivelor externe. Placa include si un circuit care schimba ceasul si datele I2C/SPI in linii pe acelasi nivel logic de tensiune ca la VIN, usurand interfatarea cu sistemele de 5V, in timp ce spatierea de 2.54mm a pinilor faciliteaza utilizarea cu placile breadboard fara lipire si placile perfboard de 2.54 mm.

Specificatii:

• Dimensiune: 10 mm × 23 mm × 3 mm
• Greutatea fara pinii de header: 0.6 g
• Tensiunea de operare: 2.5 V - 5.5 V
• Curent de alimentare: 2 mA
• Formatul de iesire (I²C/SPI): format presiune 24 bit (4096 LSb/mbar)
• Interval de sensibilitate: 260 mbar - 1260 mbar (26 kPa - 126 kPa)

Inclus in pachet:

1. 1x Breakout senzor de presiune/altitudine Pololu LPS331AP cu stabilizator de tensiune

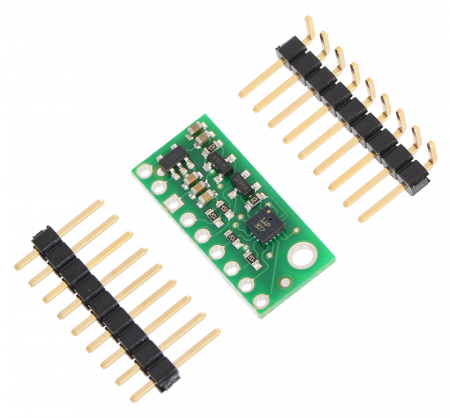

2. 1x Banda 1x9 de pini header de 2.54mm
3. 1x Banda 1x9 de pini header unghi drept, de 2.54mm

Placa are un orificiu de montaj ce se potriveste cu suruburi #2 si M2 (neincluse).

Linkuri:

• Pagina producatorului
• Fisa produsului
• Schema
• Ghid hardware si software ST LPS331AP
• Ghid de perforare
• Specificatiile si manualul magistralei I2C UMS10204
• Libraria Arduino LPS
• Testare LPS331AP
