Breakout senzor temperatura SparkFun - STTS22H (Qwiic)

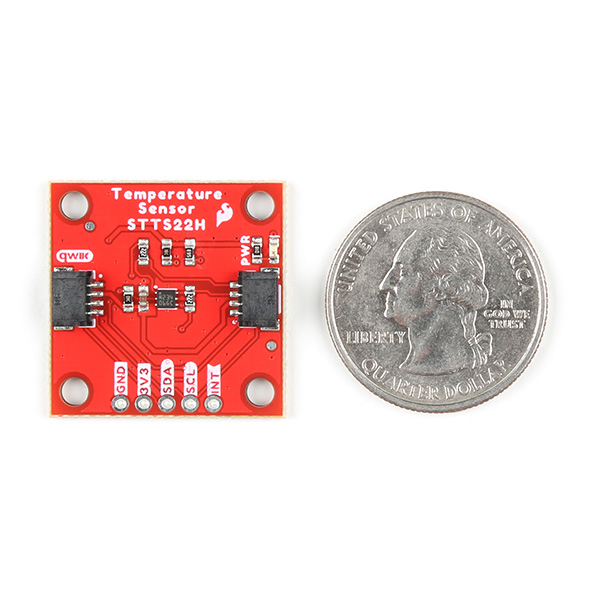

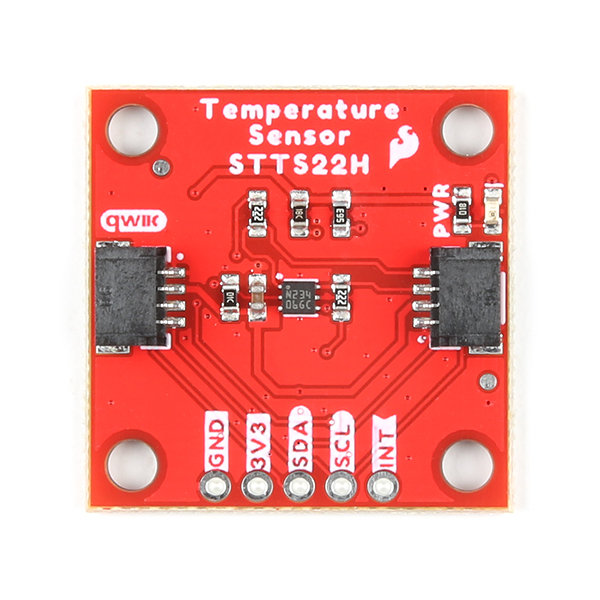

Placa breakout senzor temperatura SparkFun - STTS22H (Qwiic) este o placa de conectare Qwiic, bazata pe senzorul digital de temperatura, de inalta precizie, cu consum de energie foarte mic, de la ST Microelectronics. Foloseste Qwiic standard. Calibrarea din fabrica a STTS22H ofera performante de precizie, pe intreagul interval de temperatura de operare, pana la ±0.5°C, fara a fi necesara o calibrare ulterioara in cadrul aplicatiei.

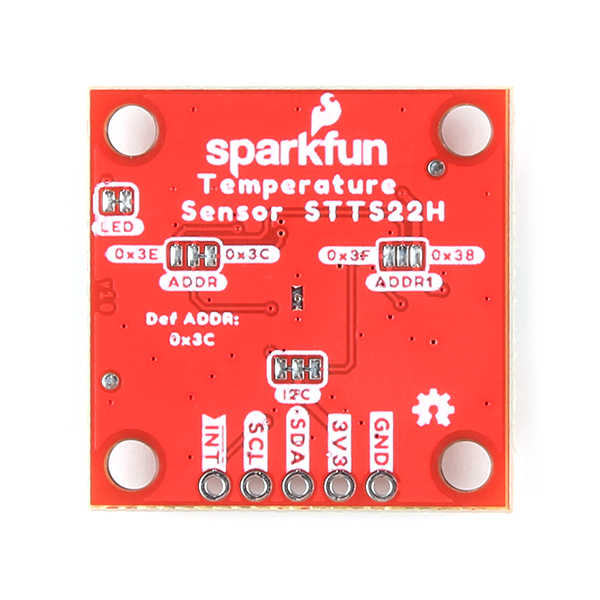

Modul de functionare al senzorului poate fi configurat de utilizator si permite selectarea intre diferite rate de date de iesire (ODR-uri) (pana la 1Hz), sau doar modul de declansare unica, pentru economisirea bateriei. In modul de declansare unica, consumul de curent al senzorului scade la 1.75µA. Adresele perifericelor sunt de asemenea configurabile de utilizator, suportand pana la patru adrese diferite, prin manipularea jumperelor de pe spatele placii. In plus, exista un pin de intrerupere disponibil pentru a semnaliza cand s-a depasit pragul ridicat sau scazut, selectat de utilizator.

Conectarea este usoara, datorita sistemului de conectare Qwiic. Placa are rezzistente pull-up, de 2.2kΩ. Pentru conectarea mai multor dispozitive I2C pe aceeasi magistrala, rezistentele trebuie dezactivate.

Specificatii:

• Foloseste interfata I2C (cu Qwiic)
• Patru adrese selectabile: 0x3C (implicit), 0x3E, 0x38, 0x3F
• Temperatura de operare: -40°C pana la +125°C
• Precizie temperatura (max): ±0.5°C (-10°C pana la +60°C)
• Tensiune de operare: 1.5V pana la 3.6V
  • Tipic 3.3V, cu cablul Qwiic
• Curent foarte mic: 1,75µA in modul de tragere simpla
• Praguri programabile cu pin de intrerupere
• Moduri de operare programabile
• Freerun, tragere simpla si Low-ODR
• Trasabilitate NIST
