Micro senzor temperatura SparkFun - STTS22H (Qwiic)

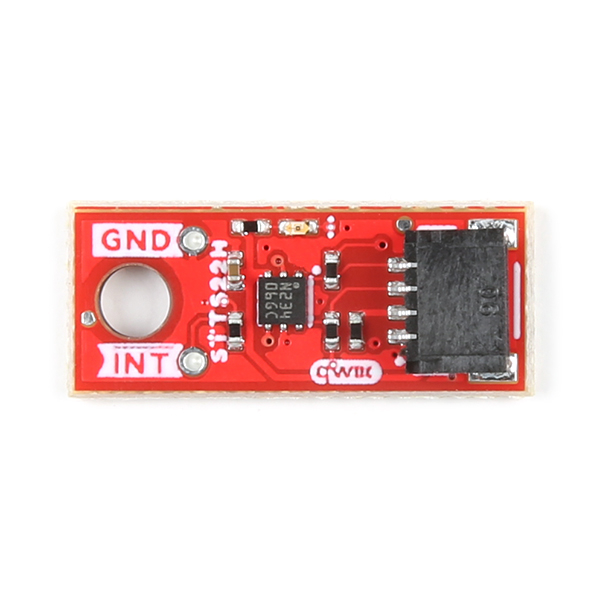

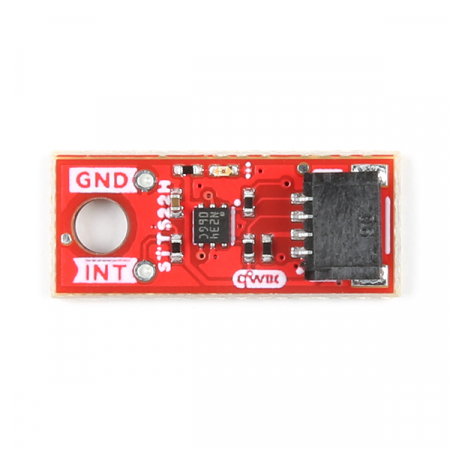

Acest micro senzor temperatura SparkFun - STTS22H (Qwiic) este o placa breakout Qwiic, cu senzor digital de temperatura ultraputernic, de inalta precizie, STTS22H, de la ST Microelectronics, montat in formatul Qwiic Micro. Datorita calibrarii din fabrica, STTS22H ofera precizie mare pe intreagul interval de temperatura de operare, ajungand la ±0.5°C, fara sa necesite calibrare ulterioara in cadrul aplicatiei.

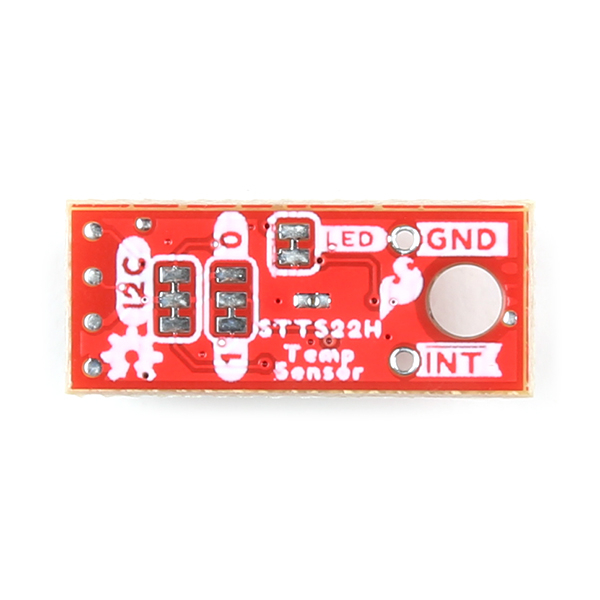

Modul de operare al modulului este configurabil si permite selectarea intre diferite rate de date de iesire (ODR) (pana la 1 Hz), in timp ce modul de fotografiere instantanee economiseste bateria. In modul one-shot, consumul senzorului scade la 1,75 µA. Adresele periferice sunt, de asemenea, configurabile de utilizator, suportand pana la patru adrese diferite, prin manipularea jumperelor de pe partea din spate a placii. Un pin de intrerupere este disponibil pentru a semnala depasirea pragului ridicat sau scazut, selectat de utilizator.

Conectarea placii este simpla, datorita sistemului Qwiic Connect. Placa are rezistente pull-up, de 2,2 kΩ, pentru comunicatiile I2C. Aceste rezistente trebuie dezactivate la conectarea mai multor dispozitive I2C pe aceeasi magistrala.

Specificatii:

• Foloseste interfata I2C (compatibila cu Qwiic)
• Doua adrese selectabile
  • 0x3C (implicit), 0x38
• Temperatura de operare: -40°C pana la +125°C
• Precizie temperatura (max): ± 0,5°C (-10°C pana la +60°C)
• Tensiune de alimentare: 1,5V pana la 3,6V
  • Tipic 3,3V cu cablul Qwiic
• Curent ultra-scazut: 1,75 µA in modul one-shot
• Praguri programabile cu pin de intrerupere
• Moduri de operare programabile
• Functionare continua, one-shot si ODR scazut
• Trasabilitate NIST

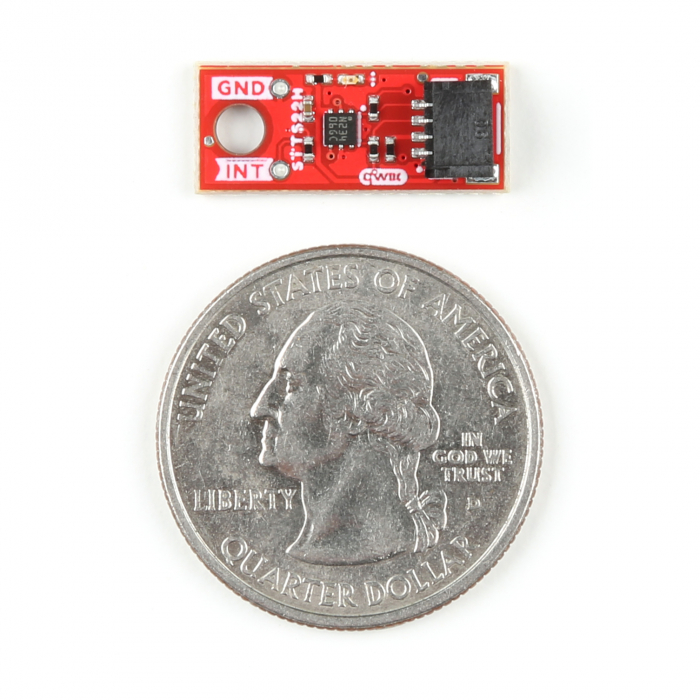

• Format Qwiic Micro

Linkuri:

• Schema
• Fisierele Eagle
• Dimensiunile placii
• Ghid de conectare
• Fisa de date (STTS22H)
• Despre Qwiic
• Libraria STTS22H Arduino
• Fisierele GitHub
