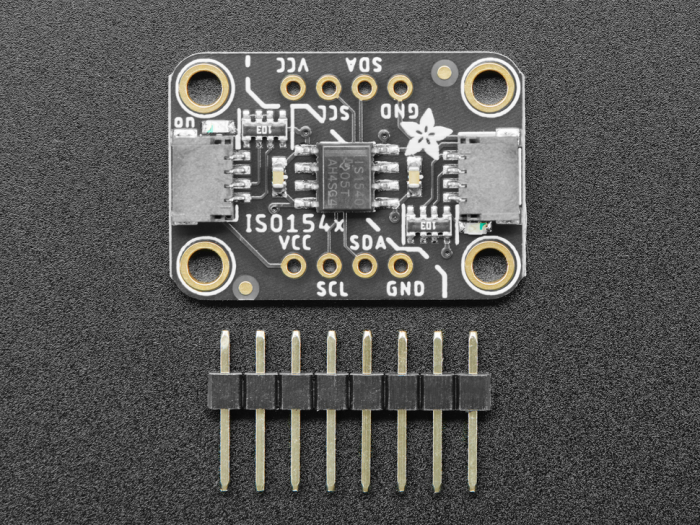

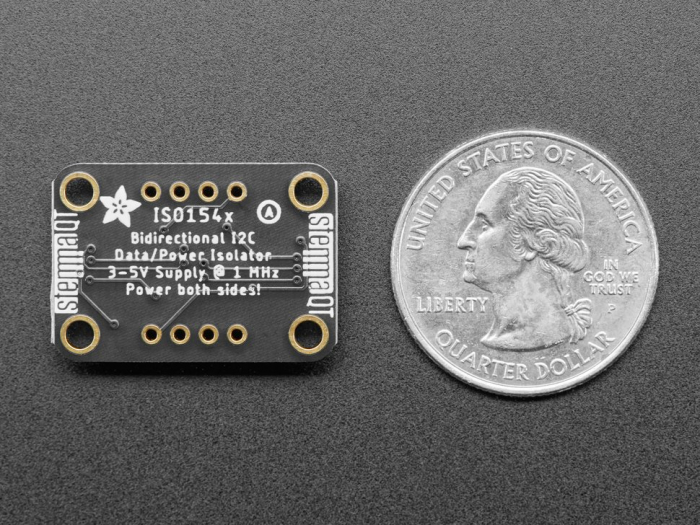

Modul izolator I2C bidirectional Adafruit cu ISO1540

Uneori te afli in situatia in care ai un controller I2C pe o parte si un dispozitiv I2C in cealalta, trebuind sa le mentii separate electric. Poate pentru ca unul e impamantat sau folosesti o monitorizare a puterii mai pretentioasa, ori poate vrei sa reduci zgomotul. Indiferent de situatie poti folosi un modul izolator I2C bidirectional Adafruit cu ISO1540 ca sa adaugi izolatie electrica completa intre cele doua parti ale magistralei I2C.

Chip-ul utilizat este TI ICO1540, care este bidirectional si suporta frecvente de pana la 1 MHz si mentinerea ceasului la 0, functionand cu 3V sau 5V DC (separat pe fiecare parte) si avand izolatie2500 V-RMS. Utilizarea este simpla cu ajutorul suporturilor de putere/impamantare/frecventa/date pe fiecare parte, precum si cu conectorul STEMMA QT potrivit.

Spre deosebire de placi similare, acest modul izolator I2C bidirectional Adafruit cu ISO1540 are cele doua parti izolate electric si fiecare trebuie alimentata. Cand LED-ul verde este aprins pe ambele parti, poti trimite date prin I2C. Fiecare parte are rezistente pull-up de 10K, de la pinii I2C la VCC potrivit respectivei parti.

Specificatii ISO1540:

• Comunicare bidirectionala, izolata, compatibila I2C
• Suporta operare la 1MHz
• Tensiune de alimentare: intre 3V si 5.5
• Iesiri cu canal deschis, cu curent absorbit la 3.5mA partea 1 si 35mA partea 2
• Temperatura de operare: intre -40°C si +125°C
• Imunitate tranzitorie: ±50-kV/μs (tipica)
• Protectie HBM ESD de 4 kV la toti pinii; 8 kV la pinii magistralei
• Certificari de siguranta:
  • 4242-VPK izolatie per DIN VDE V 0884-11:2017-01
  • 2500-VRMS izolatie pentru 1 minut per UL 1577
  • Aprobare CSA per standarde echipament final IEC 60950-1 si IEC 62368-1
• Izolatie de baza CQC per GB4943.1-2011
