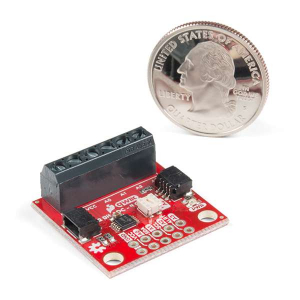

Sparkfun Convertor analogic-la-digital SparkFun Qwiic 12 Bit cu 4 canale ADC

69,00 Lei
Stoc: 3
In stoc

Durata de livrare: 1 zi

Limita stoc
- +
Adauga in cos
Cod Produs: MOD-164 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Review-uri (0)

De multe ori ai nevoie sa adaugi mai multe intrari digitale ca sa rezolvi o problema, iar convertorul SparkFun Qwiic 12 Bit iti ofera patru canale de conversie analogic-la-digital cu I2C pentru proiectul tau cu suport Qwiic. Aceste canale pot fi utilizate ca intrari cu o singura terminatie sau in perechi de intrari diferentiale. Ceea ce face aceasta solutie si mai puternica este amplificatorul de castig programabil care iti ofera acces la cea mai mica modificare in tensiunea analogica (mentinand intervalul de intrare si rezolutia).


Cu sistemul Qwiic nu trebuie sa lipesti nimic pentru a face conexiunea la restul sistemului. Totusi, ai acces la pinii cu spatiere de 0.1” daca vrei sa folosesti o placa breadboard.

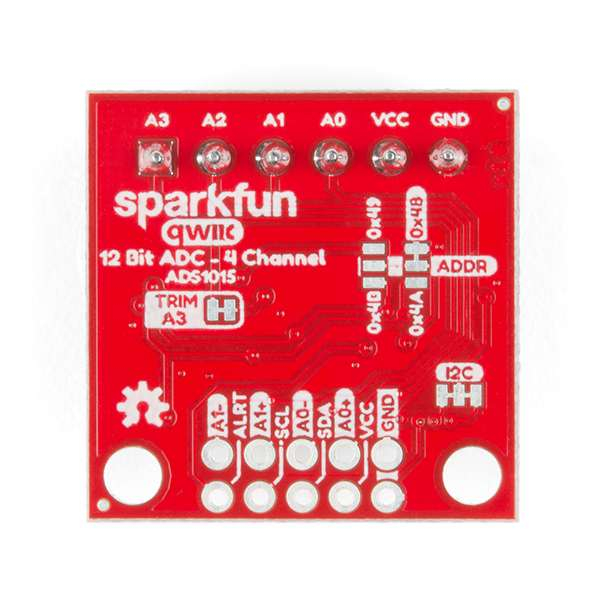

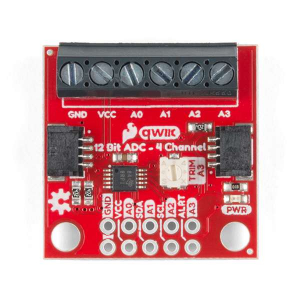

ADS1015 foloseste propria referinta de tensiune interna pentru masurare dar utilizatorii pot folosi impamantarea si cei 3.3V. Aceasta placa de conversie include terminale de pini cu surub pe cele patru canale de intrare, permitand conexiunea fara lipire la sursele de tensiune din instalarea ta. De asemenea, are un jumper de adresa cu ajutorul caruia poti alege una din patru adrese unice (0x48, 0x49, 0x4A, 0x4B). Astfel poti conecta pana la patru dintre acestea pe aceeasi magistrala I2C ca sa obtii 16 canale de conversie.


Rezolutia maxima a convertorului este de 12 biti in mod diferential si 11 biti pentru intrarile cu o terminatie. Marimile pasilor variaza de la 125μV per numarare la 3mV per numarare, in intervalul de scara larga (FSR). Inclus este si un potentiometru de ajustare, de 10K, conectat la canalul A3, care este util in testarea instalarii initiale si poate fi utilizat intr-un proiect ca intrare variabila simpla. Un jumper de izolare a fost adaugat ca sa poti utiliza canalul A3 oricum doresti.


Specificatii:


  • Tensiune de operare (VDD): 2.0V-5.5V (La alimentarea cu cablu Qwiic, intrarea este de numai 3.3V.)
  • Temperatura de operare: -40°C la 125°C
  • Moduri de operare: o incercare, conversie continua (implicit) si ciclu de serviciu
  • Tip masurare intrare analogica: o singura teminatie (implicit)
  • Interval tensiune intrare: GND la VDD
  • Interval scara completa (FSR): ±.256V la ±6.114V (implicit 2.048V)
  • Rezolutie: 12-bit (diferentiala) sau 11-bit (o singura terminatie); dimensiune LSB intre 0.125mV - 3mV (Implicit 1 mV)
  • Frecventa: 128 Hz la 3.3 kHz (implicit 1600SPS)
  • Consum tipic curent: 150μA-200μA
  • Adrese I2C: 0x48 (implicita), 0x49, 0x4A sau 0x4B
  • Terminale pini cu surub pentru conexiune fara lipire la sursele de tensiune
  • Patru adrese I2C unice: 0x48, 0x49, 0x4A, 0x4B
  • 2x Porturi de conexiune Qwiic
  • Potentiometru de ajustare intergrat
