Sparkfun Placa dezvoltare SparkFun BlackBoard C

125,00 Lei
Stoc: 2
In stoc

Durata de livrare: 1 zi

Transport gratuit
Limita stoc
- +
Adauga in cos
Cod Produs: ARD-93 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Review-uri (0)

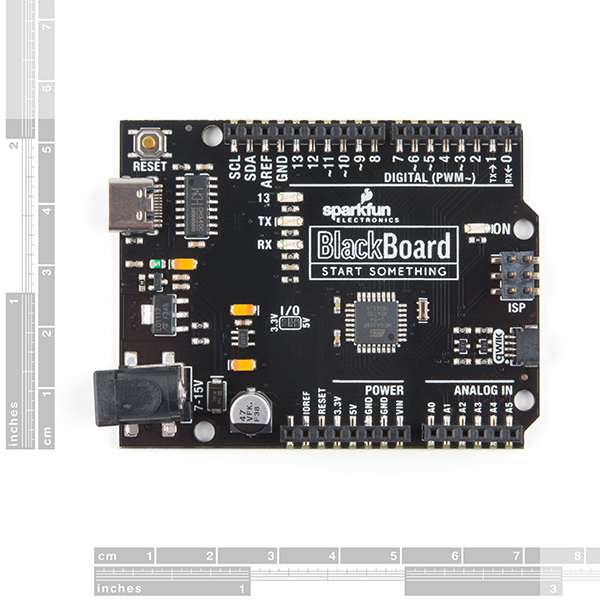

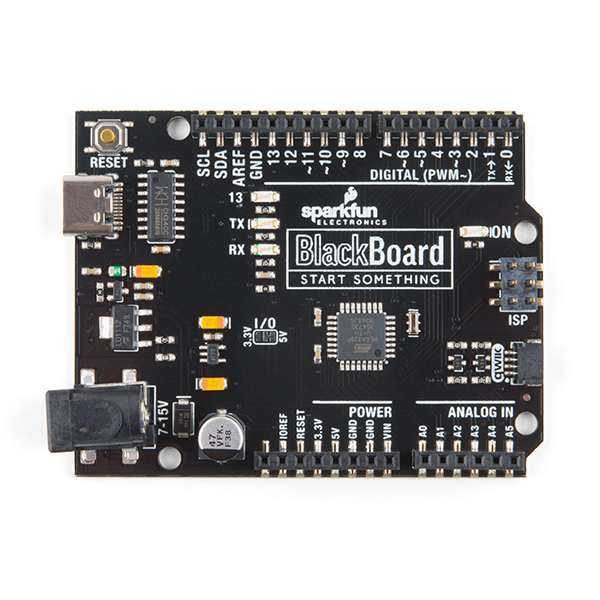

Placa BlackBoard de la SparkFun este tot ce ai nevoie cu Arduino Uno, plus multe alte beneficii. In primul rand, are toate periferalele cu care esti obisnuit, cum ar fi: 14 pini I/O digitali cu 6 pini PWM, 4 intrari analogice, UART si SPI cu multi pini externi de intrerupere. Mai mult, vine si cu un header SMD ISP pentru conectarea pinilor SPI la shield-uri. Conversia USB-la-serial se realizeaza acum cu un conector USB C reversibil, cu ancorare prin orificiu si CH340C, necesitand mai putine instalari de driver. Partea de alimentare a placii BlackBoard a fost actualizata cu stabilizatorul de 3.3V pentru pana la 600mA, avand protectie termica si de tensiune inversa, plus capacitatea de decuplare pentru cresterea sensibilitatii rezultatelor ADC. In acelasi timp, a fost scazuta luminozitatea LED-ului de stare, a LED-ului de la pinul 13 si a LED-urilor TX/RX. Au fost, apoi, adaugate translatorul de tensiune de 3.3V si un conector Qwiic pe marginea placii ca sa poti face conexiunea cu produsele Qwiic bazate pe I2C rapid si usor. Pad-urile de lipitura din partea inferioara a placii sunt pentru D+/D-, astfel ca poti integra placa BlackBoard in proiectul tau si sa activezi o conexiune USB externa. Nu in ultimul rand, a fost marita inaltimea butornului de resetare.


Utilizatorii avansati pot folosi jumperul I/O iar daca tai urmele la 5V si lipesti un jumper la partea de 3.3V, placa va opera la 3.3V. Acest lucru este la indemana mai ales daca ai un shield sau dispozitive sensibile la 3.3V, cum ar fi o interfata SPI care necesita protectie.


SparkFun BlackBoard a fost testata cu bootloaderul Optiboot si poate fi programata usor cu optiunea “Arduino/Genuino Uno” din Arduino. Poti alimenta placa prin USB sau prin mufa cilindrica. Stabilizatorul de tensiune integrat poate suporta intre 7 si 15VDC. Mufa cilindrica suporta pana la 2amps, in timp ce conexiunea USB este limitata la 0.5A.

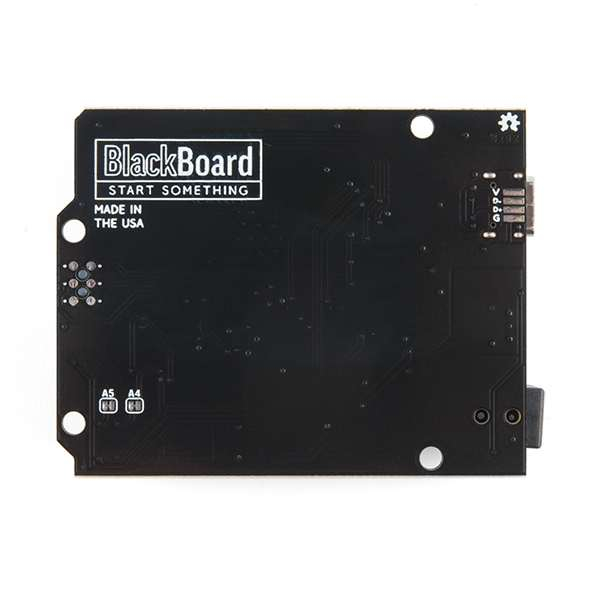

Pinii A4/A5: Nu se recomanda utilizarea A4/A5 pentru conversie analogica la digitala. Acesti pini au rezistente pull-up de 2.2k, lucru care afecteaza rezultatele daca ii utilizezi drept pini de conversie analogica la digitala. Pinii de la A0 la A3 functioneaza bine ca pini ADC. Totusi, pe spatele placii se afla doua fire jumper care pot fi taiate pentru deconectarea rezistentelor pull-up de 2.2k, in cazul in care ai nevoie de pinii ADC A4/A5.


Specificatii:


  • Microcontrolor ATmega328P cu bootloader Optiboot (UNO)
  • Circuit CH340C USB-la-serial
  • Conector USB C consolidat si reversibil
  • Conexiune Qwiic integrata
  • Tensiunea de intrare: 7-15V
  • Iesiri 0-5V cu intrari compatibile 3.3V
  • 14 pini I/O digitali (6 iesiri PWM)
  • 6 intrari analogice
  • Header ISP
  • Memorie flash de 32k
  • Viteza de operare: 16MHz
  • Parte inferioara plata, constructie SMD
