ACS712 20A Straig

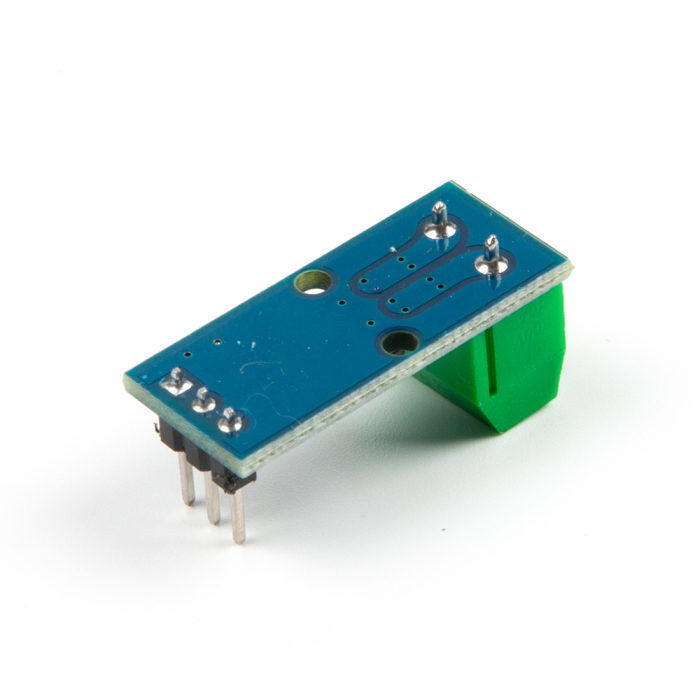

Acest modul senzor de curent se bazeaza pe cipul senzorului de curent cu efect Hall bi-directional Allegro ACS712ELCTR-20A, care detecteaza curentele pozitive si negative in intervalul de minus 20 Amperi la plus 20 Amperi. Placa functioneaza la 5V DC si curentul care trece prin senzor este convertit la o tensiune de iesire incepand de la 1/2Vcc (sau 2.5V) pentru niciun flux de curent si se misca cu 66mV pe amper pentru curent pozitiv sau cu -66mV pe amper pentru curent negativ.
​
De exemplu:
* Tensiunea de iesire la +2 amperi ar fi (2.5V + (0.066 * 2)) = 2.632 V
* Tensiunea de iesire la -5 amperi ar fi (2.5V – (0.066 * 5)) = 2.170
​
Specificatii:
* Tensiunea de alimentare: 4.5V5.5V DC
* Interval de masurare a curentului: -20A 20A
* Sensibilitate: 66mV/A
* Cipuri senzor de curent: ACS712ELC
* Interval de curent: 20A
* Pin 5V sursa de alimentare, indicator de alimentare pe placa;
* Modulul poate masura pozitiv si negativ 30 de amperi, corespunzator cu iesirea analogica 66mV / A;
* Fara curent de testare prin tensiunea de iesire este VCC / 2;
* Dimensiunea placii PCB: 31x13mm
​
Caracteristici:
1. Calea semnalului analogic cu zgomot redus
2. Latimea de banda a dispozitivului este setata prin noul pin FILTER
3. Timp de crestere a iesirii de 5 µs in raspuns la curentul de intrare
4. Pachet cu amprenta mica, profil redus SOIC8
5. Izolare minima de 2.1 kV RMS de la pini 1-4 la pini 5-8
6. Functionare cu alimentare unica de 5.0 V
7. Sensibilitate la iesire de 66 la 185 mV/A
8. Tensiunea de iesire proportionala cu curentele AC sau DC
9. Ajustat de fabrica pentru acuratete
10. Tensiunea de iesire extrem de stabila
11. Histeresis magnetic aproape zero
12. Iesire ratiometrica din tensiunea de alimentare.
​
Aplicatii:
* Controlul motorului
* Detetia si gestionarea sarcinii
* Surse de alimentare in mod comutat
* Protectie la supra curent.
