Adafruit Infrared IR Remote Receiver - STEMMA JST PH 2mm

Receptorul de telecomanda IR cu infrarosu Adafruit cu gama larga de spectru super sensibil, cu doua cipuri de receptor IR selectabile.

Am gasit o multime de senzori receptor de 38KHz care ar functiona bine pe aceasta placa de breakout - dar cand a venit sa alegem unul vertical sau orizontal, pur si simplu nu ne-am putut hotari... de ce nu amandoua? Am plasat unul la capat si unul in mijloc si un comutator glisant pentru a selecta din care doriti sa cititi semnalul. Nu putem lega pur si simplu iesirile pentru ca s-ar „lupta” intre ele si s-ar da o iesire incoerenta - dar daca sunteti dispus sa lipiti doua fire, este posibil sa le cititi pe fiecare independent datorita placutelor etichetate.

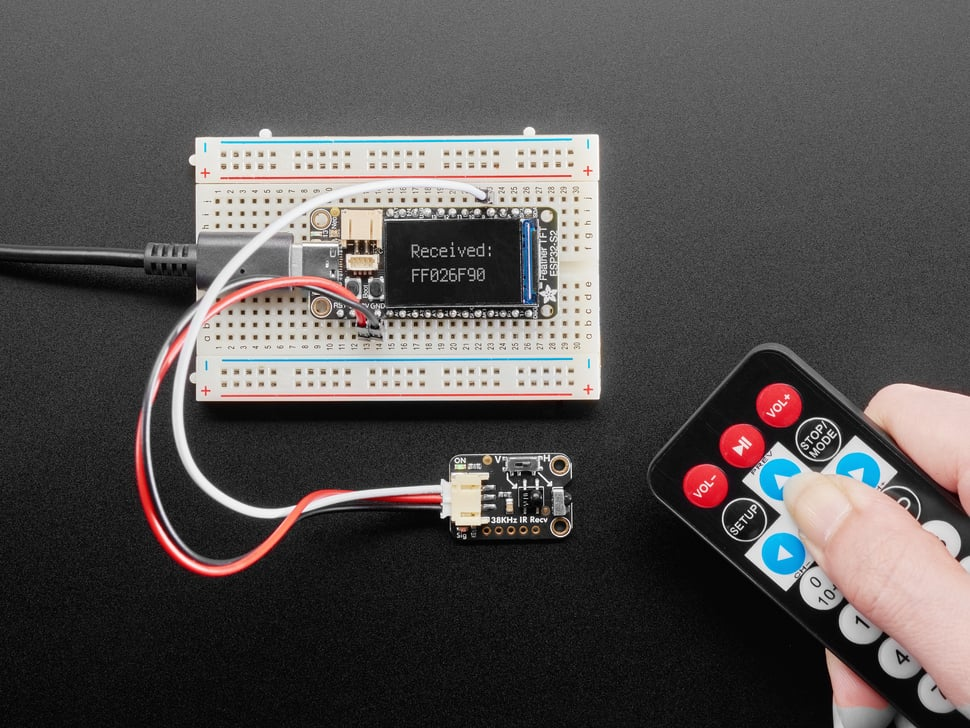

Utilizarea este simpla: porniti placa conectand V+ si impamantare la 3~5VDC, indreptati o telecomanda de 38KHz catre senzori si apasati cateva butoane. Plicul IR demodulat este introdus prin pinul de semnal in microcontrolerul dvs., care va trebui apoi sa il decodeze. Pentru a face utilizarea cu adevarat usoara, avem un LED verde „putere buna” si un LED rosu de „semnal”. Cand semnalele de la distanta IR sunt citite de senzorii de la bord, LED-ul rosu va clipi pentru a va anunta.

Aceasta placa va functiona bine pentru o varietate de proiecte de receptie la distanta IR si, cu gauri de montare si un cablu, mult mai usor de montat in carcase si pe dispozitive. Folosind un cablu STEMMA JST PH cu pas de 2 mm cu capete sau cleme crocodis la capat, puteti conecta cu usurinta aceasta placa fara nicio lipire.

Retineti ca aceasta placa este special pentru receptionarea semnalelor de telecomanda IR de 38KHz - nu va functiona pentru detectarea de proximitate/distanta sau alte semnale de frecventa. Semnalul trebuie sa fie citit de un microcontroler care are capacitati de citire a impulsurilor - practic, verificati doar daca accepta conectivitate si decodificare comune a receptorului IR. Uneori trebuie sa utilizati coduri speciale sau pini.

Fiecare placa STEMMA este un PCB complet asamblat si testat, dar fara cablu. Nu este necesara lipire pentru a-l utiliza, dar va trebui sa ridicati un cablu STEMMA JST PH cu 3 pini cu pas de 2 mm. Alternativ, daca doriti sa lipiti, exista un antet distantat de 0,1" pentru alimentare/impamantare/semnal.
