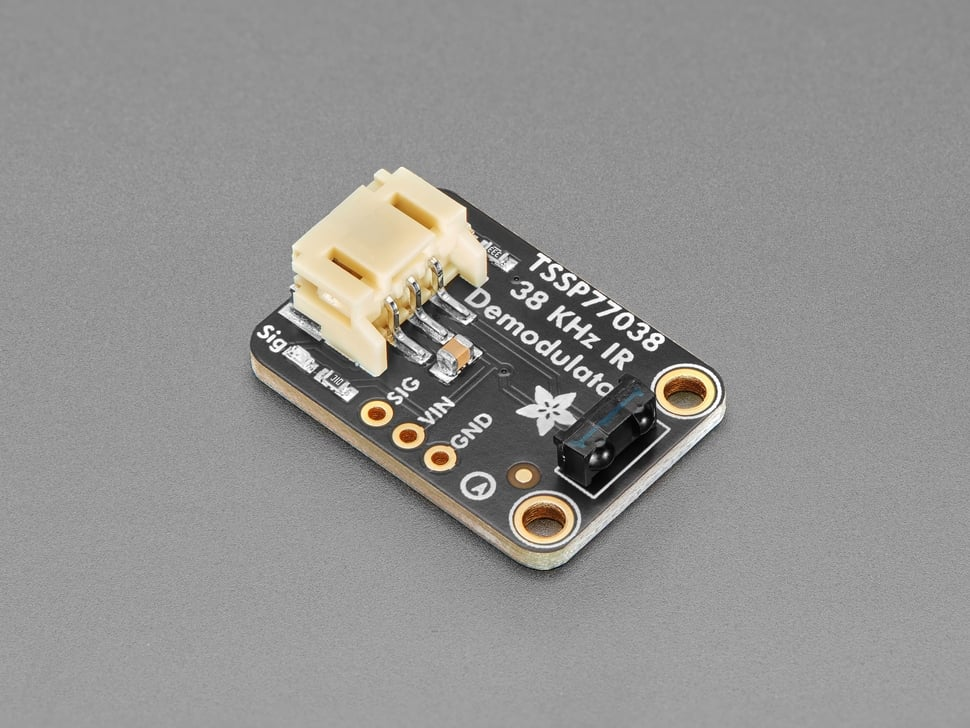

Adafruit TSSP77038 38KHz Infrared IR Demodulator Breakout - STEMMA JST PH 2mm

In timp ce ne-am proiectat decodarea IR, am observat seria de cipuri TSSP de la Vishay, acestea sunt mai simple decat mai multe receptoare cu „comanda la distanta” prin faptul ca nu efectueaza nicio filtrare asupra codurilor primite: intr-adevar obtineti doar demodulat-de la-38KHz -iesire semnal.


Potrivit lui Vishay, acestea sunt proiectate pentru „aplicatii cu detectie reflexiva, bariere luminoase si aplicatii de proximitate rapida”. Acesti senzori ar putea fi interesanti pentru utilizare atunci cand doriti un decodor IR mai putin „inteligent” sau pentru proiecte de proximitate in care nu doriti sa faceti tot posibilul pentru un senzor VCNL I2C.

Acestea sunt bune pentru a crea fascicule de rupere in care lumina IR este modulata si nu doar aprinsa, deoarece nu vei fi afectat de alte semnale IR sau de schimbarile luminii ambientale.

Aceasta placa va functiona bine pentru o varietate de proiecte de detectare IR si, cu gauri de montare si un cablu, mult mai usor de montat in carcase si pe dispozitive. Folosind un cablu STEMMA JST PH cu pas de 2 mm cu capete sau cleme crocodis la capat, puteti conecta cu usurinta aceasta placa fara nicio lipire.


Retineti ca aceasta placa este special pentru proiecte de detectare a proximitatii sau cu fascicul de rupere, in timp ce poate primi semnale de telecomanda IR de 38KHz - nu exista un sistem de filtrare, asa ca veti primi o multime de semnale false.

Fiecare placa STEMMA este un PCB complet asamblat si testat, dar fara cablu. Nu este necesara lipire pentru a-l utiliza, dar va trebui sa ridicati un cablu STEMMA JST PH cu 3 pini cu pas de 2 mm. Alternativ, daca doriti sa lipiti, exista un antet distantat de 0,1" pentru alimentare/impamantare/semnal.
