Difuzor Pirate Audio pentru Raspberry Pi

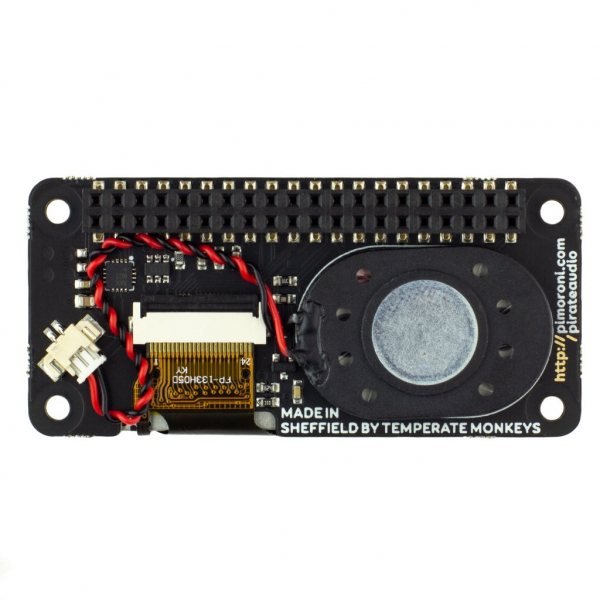

Modulul difuzor Pirate Audio pentru Raspberry Pi este un sistem audio in miniatura cu DAC I2C, difuzor mono, afisaj de inalta rezolutie si butoane de control pentru playback. Difuzorul Pirate Audio este perfect pentru un radio mic, redarea efectelor audio sau chiar o consola de jocuri in miniatura. Cu 1W nu este foarte puternic dar este potrivit in multe proiecte iar cu ajutorul afisajului si a butoanelor pentru playback poti controla usor sunetul sau efectele sonore. Folosind software-ului Pirate Audio poti reda fisierele audio locale (MP3, FLAC, etc.) sau difuza de la servicii ca Spotify.


Pirate Audio reprezinta o serie de placi audio complete pentru Raspberry Pi, cu audio digital de inalta calitate, afisaje IPS de claritate inalta pentru copertile de album, butoane tactile pentru controlul playback-ului si software-ul/instalatorul Pirate Audio personaliat cu care iti va fi usor sa configurezi totul.


Software


Software-ul si instalatorul Pirate Audio instaleaza libraria Python pentru LCD, configureaza audio I2S si SPI, apoi instaleaza Mopidy si plugin-urile personalizate Pirate Audio pentru afisarea copertilor de album si informatiilor despre piesele muzicale, precum si pentru utilizarea butoanelor de control al playback-ului.


Cum trebuie sa procedezi:


• Configureaza un card SD cu ultima versiune Raspbian.
• Realizeaza conexiunea cu reteaua WiFi sau cea cu fir.
• Deschide un terminal si introdu urmatoarele instructiuni:

git clone https://github.com/pimoroni/pirate-audio
cd pirate-audio/mopidy
sudo ./install.sh

• Reporneste Pi

Note: Instalatorul de mai jos se ocupa de toate sarcinile pentru tine dar daca ai cunostinte avansate, ar trebui sa cunosti urmatoarele:


• DAC poate fi configurat prin adaugarea instructiunii dtoverlay=hifiberry-dac la fisierul /boot/config.txt.
• Pinul BCM 25 de activare DAC trebuie pornit sus, iar aceasta se realizeaza adaugand instructiunea gpio=25=op,dh la fisierul /boot/config.txt .
• Butoanele sunt active-redus si conectate la pinii BCM 5, 6, 16 si 20.
• Afisajul foloseste SPI si trebuie sa activezi SPI prin meniul de configurare Raspberry Pi.
• Daca vrei sa folosesti aceasta placa intr-o carcasa Pibow Coupé (fie pentru Zero/Zero W sau Pi 4), atunci trebuie sa folosesti o terminatie booster ca sa o ridici putin.

Specificatii:


• Chip DAC/de amplificare
• Audio mono
• Mini difuzor (1W / 8Ω, atasat)
• Terminale de difuzor cu apasare usoara
• LCD IPS color, de 3.30 cm (240x240px) (driver ST7789)
• Patru butoane tactile
• Format mini HAT
• Complet asamblat
• Compatibil cu toate modele Raspberry Pi cu terminatie cu 40 de pini
• Software Pirate Audio
• Dimensiuni: 65 x 30.5 x 9.5 mm

Linkuri:


• Fisa MAX98357A
• Software si instalator Pirate Audio
• Mopidy
• Tutorial: Primii pasi cu Pirate Audio
