Breakout Adafruit ATtiny1616 cu seesaw - STEMMA QT/Qwiic

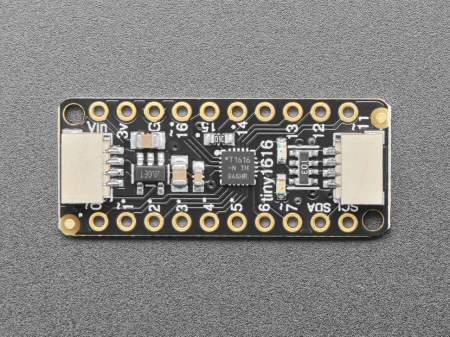

Placa breakout Adafruit ATtiny1616 cu seesaw - STEMMA QT/Qwiic este o placa de dezvoltare trei-in-unu. ATtiny1616 face parte din noua generatie de microcontrolere AVR, iar Adafruit seesaw este un cadru de conversie aproape universal, ce permite adaugarea si extinderea suportului hardware pentru orice microcontroller sau microcalculator capabil I2C. In locul extensiilor separate I2C pentru GPIO, ADC, drivere PWM, seesaw poate fi configurat sa ofere o gama larga de functionalitati. Cu conectori STEMMA QT pe ea, placa poate fi utilizata atat ca controler I2C, cat si ca periferic, cu suport plug-and-play.

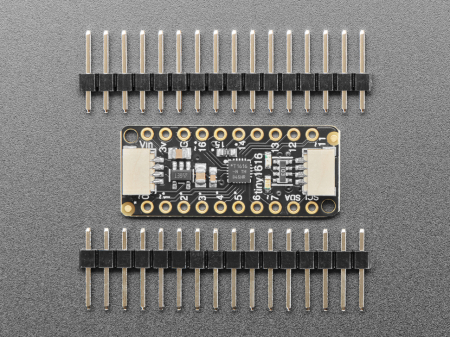

Acest breakout Adafruit ATtiny1616 cu seesaw - STEMMA QT/Qwiic este o mini placa de dezvoltare ce permite proiectarea cu ATtiny1616 la fel ca ATSAMD09. Fiecare astfel de placa vine asamblata si testata, incluzand cateva benzi de terminatii.

Specificatii:

• Microcontroler ATtiny1616 pe 8 biti
• 16KB flash, 2KB RAM, 256 de bytes EEPROM
• Oscilatorul intern poate rula pana la 20MHz
• Multiplicator hardware intern
• Poate functiona la o tensiune de alimentare de la 2V la 5V si logica de la 2V la 5V (fisa de produs specifica viteza maxima la tensiunea dorita)

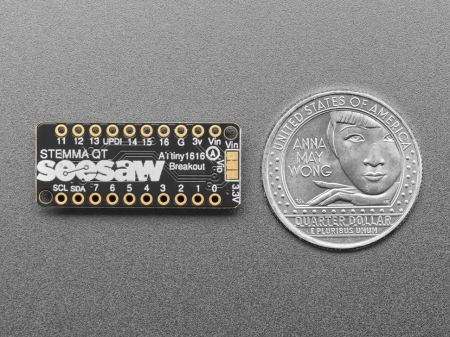

• Regulator de 3,3V - in mod implicit, ruleaza la tensiunea Vin, care poate fi 5V, dar exista un jumper de lipit pe partea inferioara a placii , pentru logica de 3V.
• LED verde pentru alimentare
• LED indicator rosu

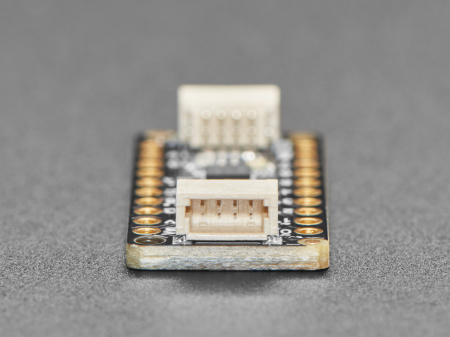

• Doi conectori STEMMA QT I2C, cu rezistente pull-up de 10K, conectati la pinii 8 si 9

Aceasta placa vine pre-programata cu cod periferic seesaw, pentru a putea functiona ca un convertor I2C. De exemplu, utilizand aceasta placa de dezvoltare cu firmware-ul seesaw, se obtin urmatoarele:

• 12 x GPIO cu rezistoare pull-up selectabile: 0-5, 6, 8, 11, 14, 15, 16
• 9 x intrari ADC de 10 biti - pini 0, 1, 2, 3, 4, 5, 14, 15, 16
• 5 x iesiri PWM de 8 biti - pini 0, 1, 7, 11, 16
• 1 x iesire NeoPixel (pana la 250 de pixeli)
• 1 x EEPROM cu 127 de octeti de memorie NVM (util pentru stocarea de jetoane de acces sau adrese MAC mici) - ultimul octet al EEPROM este folosit pentru selectia adresei I2C
• 1 x iesire de intrerupere care poate fi declansata de oricare dintre accesorii - pinul 6
• 2 x pini de selectie a adresei I2C - pini 12 si 13
• 1 x LED de activitate pe pinul 10, legat activ jos

Nota: Placile nu vin cu un bootloader. Pentru dezvoltarea cu seesaw (de exemplu, schimbarea configuratiei), este nevoie de o configuratie separata de programare UPDI. Firmware-ul este disponibil ca exemplu de schita, compilata utilizand megaTinyCore.


Linkuri:

• Cod periferic Adafruit seesaw
• SpenceKonde megaTinyCore
• Programator UDPI
• Schita firmware
• Ghid Adafruit seesa
