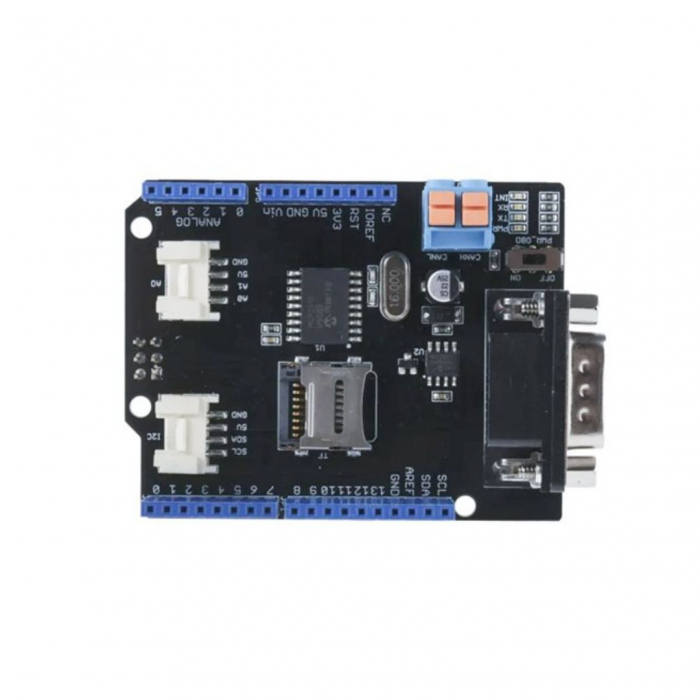

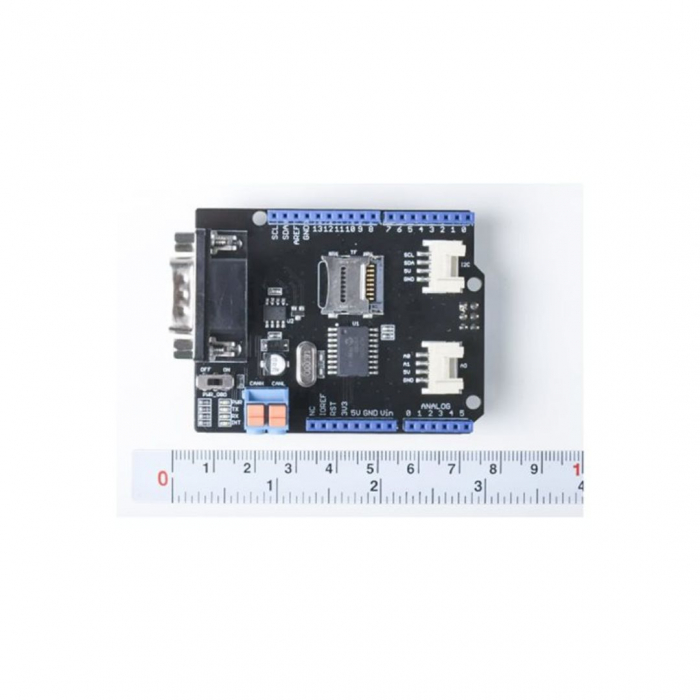

Placa CAN-BUS Shield V2

Placa CAN-Bus Shield de la Seeed Studio este un modul bazat pe controlerul CAN MCP2515 si transceiverul MCP2551. Acest modul poate fi simplu conectat la o placa Arduino pentru a-i permite sa comunice prin intermediul bus-ului CAN sau ODB-II. Acest shield are un cititor de card micro-SD care comunica prin intermediul bus-ului SPI. Bus-ul CAN este un bus industrial utilizat in mod obisnuit deoarece permite comunicarea pe distante lungi fara a compromite viteza de comunicare si fiabilitatea acesteia.

Caracteristici:

• Implementeaza CAN V2.0B la pana la 1 Mb/s
• Conector sub-D standard industrial cu 9 pini
• Pinout selectabil pentru OBD-II si standardul CAN
• Pin de selectare a cipului schimbabil
• Pin CS schimbabil pentru slotul de card TF
• Pin INT schimbabil
• Terminal de surub pentru conectarea usoara a CAN_H si CAN_L
• Header pentru pini Arduino Uno
• 2 conectori Grove (I2C si UART)
• Interfata SPI de pana la 10 MHz
• Frame-uri de date si frame-uri de comanda standard (11 biti) si extinse (29 biti)
• Doua buffere de receptie cu stocare prioritizata a mesajelor

Aplicatii:

• Sisteme de monitorizare industriala
• Data-logger
• Instrumente de diagnosticare integrate

Kitul include:

1 x CAN-BUS Shield V2
