Controlor SparkFun Large Digit Driver

Controlorul SparkFun Large Digit Driver poate fi conectat in serie si se lipeste direct pe spatele afisajelor mari, de 6.5”, cu 7 segmente. Display-urile numerice mari sunt foarte utile in proiectele in care vrei sa faci informatia vizibila de la distanta, cum ar fi scorerele si cronometrele.

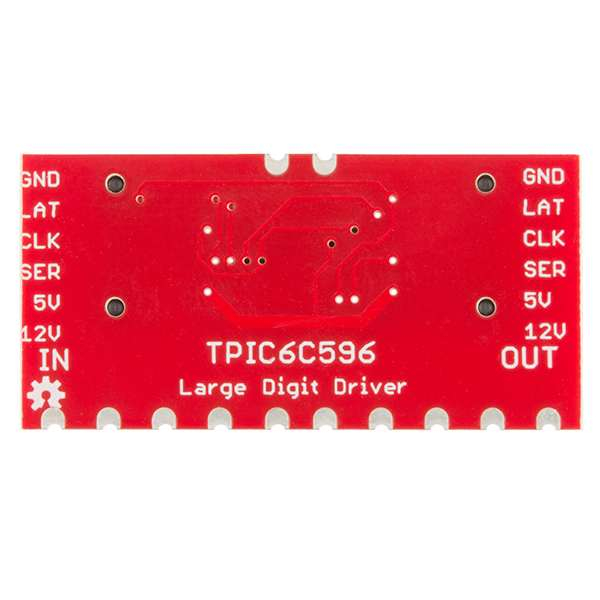

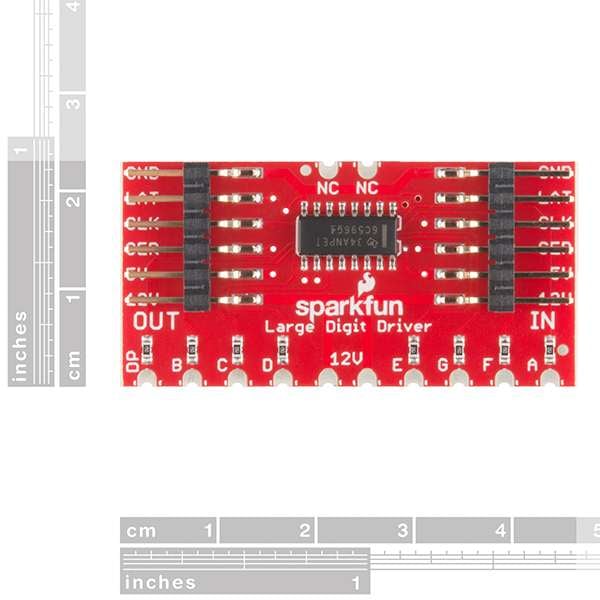

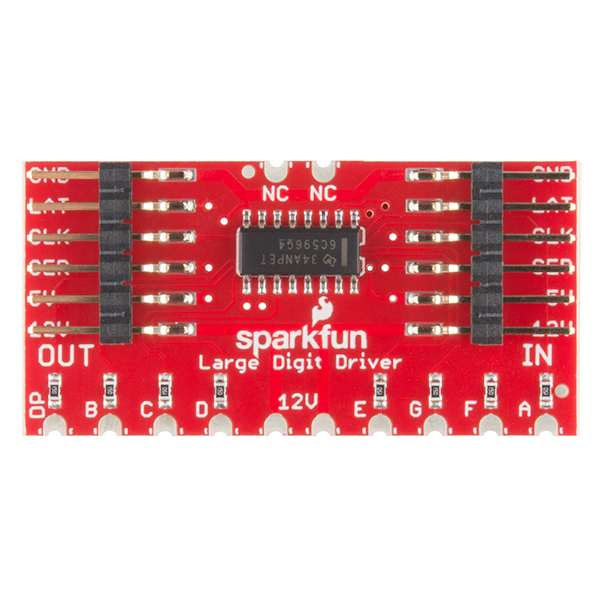

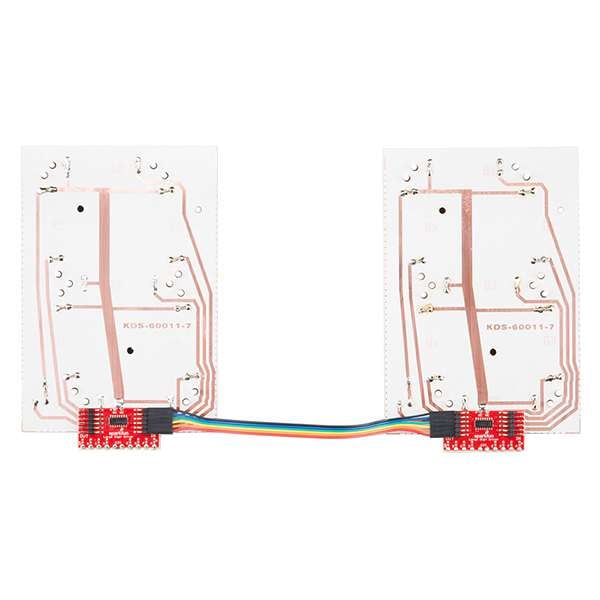

SparkFun Large Digit Driver se ataseaza usor pe spatele afisajului cu 7 segmente prin lipirea tuturor celor 10 pini crenelati in partea inferioara a placii, precum si a celor doua crenelate din partea superioara. De retinut ca placa necesita 12V pentru LED-uri si 5V pentru circuitul TPIC6C596 integrat. Fiecare driver este echipat cu sase pini de intrare si sase pini de iesire, ceea ce face driverul capabil de conectare cu alt driver. Pinii de intrare/iesire sunt listati ca GND (impamantare), LAT (inchidere), CLK (ceas), SER (serial), 5V (putere pentru circuitul de driver) si 12V (putere pentru afisajul cu 7 segmente). Controlorul are 8 rezistente de 15Ohm aliniate pentru limitarea curentului prin fiecare segment de pe afisajul de 6 inch la 20mA (conform fisei display-ului). Vei avea nevoie de aproximativ 160mA de curent la 12V pentru fiecare cifra de pe display.


Specificatii:


• Creat pentru atasarea directa la display-ul de 6.5”, cu 7 segmente
• Tensiunea de operare a circuitului: 5V
• Foloseste pana la 250mA per canal
• Se poate lega la alta placa identica
• Orificii de montaj crenelate

Linkuri:


• Schema
• Fisierele Eagle
• Ghid de conectare
• Cum se lipesc orificiile de montaj crenelate
• Fisa TPIC6C596
• Aplicatie: SparkFun Speed Trap Wishlist
• GitHub (fisierele de constructie si exemplu de cod)

​
