Matrice 8x8 LED-uri SparkFun LuMini

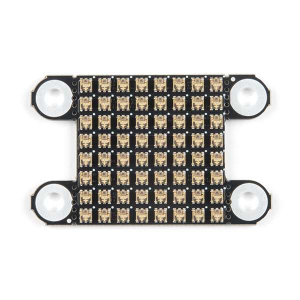

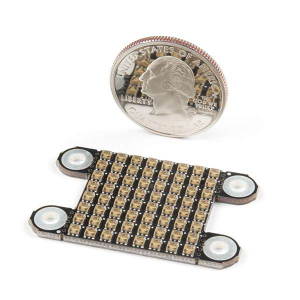

Matricea de 8x8 LED-uri SparkFun LuMini vine cu 64 LED-uri adresabile individual, fiecare capabil sa produca 16 milioane de culori. Iti ofera o multime de optiuni de culoare pentru orice tip de proiect in care vrei sa adaugi un patrat de lumina, de exemplu cand vrei sa faci un ecran sau o forma personalizata. LuMini este versiunea miniaturizata a seriei Lumenati LED, insa in locul LED-urilor APA102 de 5 x 5 mm (APA102-5050), LuMini foloseste LED-uri de 2 x 2 mm (APA102-2020). Acest lucru permite densitati de pixeli foarte stranse si, astfel, un ecran cu mai putina pixelare.

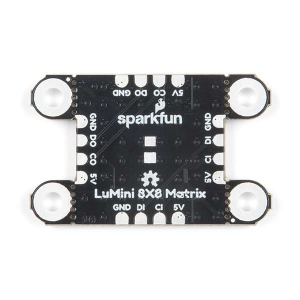

Matricea LuMini LED este alimentata si controlata folosind cateva pad-uri de lipitura pe spatele fiecarei placi, iar aceste pad-uri includ 5V si impamantare, un set de pad-uri pentru date si intrare clock, precum si un set pentru date si iesire clock. Matricea se comporta ca un sir de LED-uri astfel ca indexarea (numerotarea) LED-urilor se face de la stanga la dreapta, de jos in sus, cu LED-urile spre lateral. Ultima caracteristica la indemana consta in patru puncte de montaj detasabile (patru in interiorul inelului si patru in afara lui) ce pot fi folosite pentru a securiza inelul la o suprafata/un proiect sau distribuite pentru constructii mai complexe.


De notat ca, in instalarile mai ample, s-ar putea sa ai nevoie sa adaugi un condensator de decuplare intre putere si impamantare ca sa previi variatiile de tensiune cand activezi mai multe LED-uri simultan. Se recomanda folosirea unui condensator de 4.7µF.


Specificatii:


• Afisaj LED 8x8
• 64x LED-uri APA102-2020
• 4x puncte de montaj detasabile
• Spatiu pentru condensator optional
• Suporta conectare in serie

Linkuri:


• Schema
• Fisierele Eagle
• Ghid de montaj
• Fisa produsului APA102-2020
• Sfaturi si trucuri de lipire SMD
• Libraria FastLED
• Exemplu de cod
• Fisierele GitHub

​
