Pimoroni Ventilator controlabil Pimoroni Fan SHIM pentru Raspberry Pi 4

10 Review-uri
70,00 Lei
Stoc sku: COMP-GEN-45
Stoc epuizat

Durata de livrare: In acest moment nu avem o data de sosire.

Cod Produs: 00004374 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 3 Lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (10)

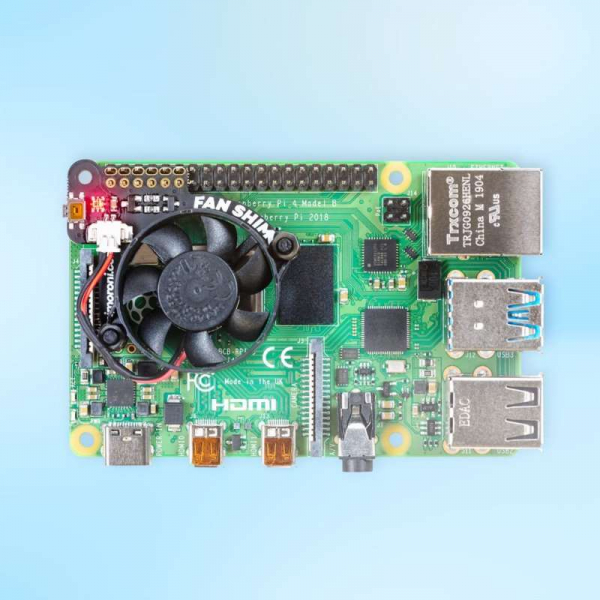

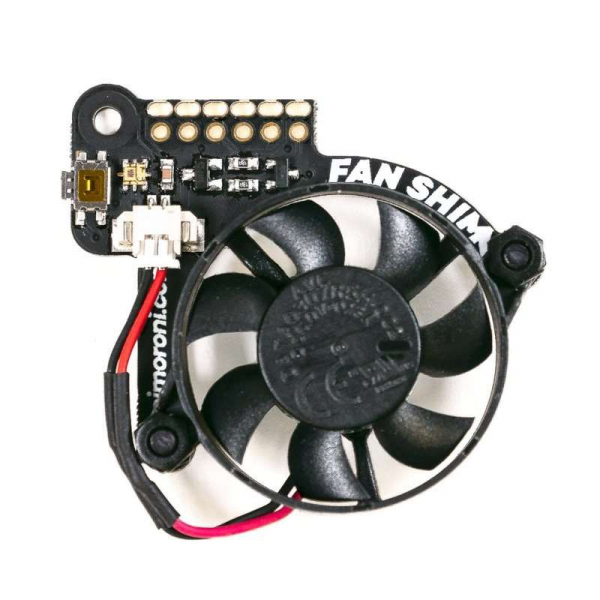

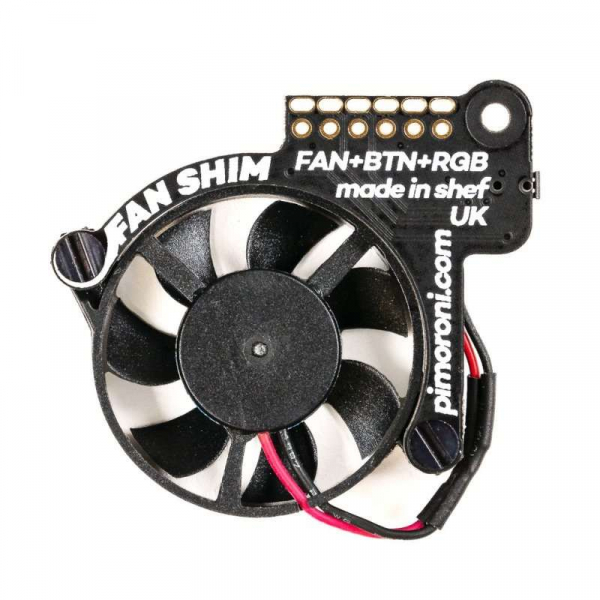

Daca vrei sa cresti performanta Raspberry Pi 4, adauga placa de expansiune Fan SHIM de 30mm, fara sa lipesti nimic si ai astfel un ventilator controlabil pentru procesor, cu LED RGB si comutator tactil. Este si foarte silentios.


Se potriveste perfect cu carcasele Pimoroni Pibow Coupé 4 Curcubeu si Pimoroni Pibow Coupé 4 Ninja.


Fan SHIM foloseste un header cu fixare prin presare astfel ca se potriveste la pinii Pi si poate fi utilizat imediat, fara lipire. Datorita inaltimii ventilatorului, ca sa folosesti placi HAT sau pHAT impreuna cu Fan SHIM, va trebui sa adaugi un header de inaltare.


Ventilatorul poate fi controlat prin software astfel ca poti face lucruri istete precum comutarea atunci cand procesorul atinge o anumita temperatura. Foloseste LED-ul ca indicator vizual pentru starea ventilatorului, incarcarea procesorului sau temperatura CPU. Comutatorul tactil poate fi programat ca sa comutezi ventilatorul On sau Off, sau ca sa schimbi intre modul declansat de temperatura si cel manual.


Asamblarea este foarte usoara si dureaza mai putin de doua minute.


  1. Avand partea componentelor de pe placa orientate in sus, impinge cele doua suruburi M2.5 prin orificiile de dedesubt, apoi insurubeaza prima pereche de piulite pentru securizare si spatiere.
  2. Impinge orificiile de montaj ale ventilatorului pe suruburi, avand partea de cablaj a ventilatorului orientata in jos si textul de pe ventilator orientat in sus. Ataseaza cu inca doua piulite.
  3. Impinge conectorul JST al ventilatorului in soclul de pe Fan SHIM.


Libraria Python iti permite controlul ventilatorului (On/Off), LED-ului RGB si comutatorului. Ai acces la mai multe exemple care iti arata cum sa folosesti fiecare caracteristica, precum si un script pentru instalarea unui daemon (un serviciu care ruleaza in background) ce opereaza ventilatorul in mod automat, declansand activarea sau dezactivarea atunci cand procesorul atinge un prag de temperatura, cu o suprascriere manuala prin comutatorul tactil.

Ghidul de inceput pentru Fan SHIM vine cu explicatii detaliate despre asamblarea Fan SHIM si instalarea software-ului, incluzand imagini pentru fiecare pas din asamblare.





Nota:

  • La montarea, sau detasarea ventilatorului, sau la asamblarea Fan SHIM, nu apasa direct pe ventilator pentru ca se poate sparge.
  • Monteaza cu grija Fan SHIM pe pinii potriviti de pe Pi, cu Pi dezactivat si deconectat de la alimentare.
  • Miscarea brusca in orice directie pe pini poate deteriora atat Fan SHIM cat si Pi.
  • Nu este compatibil cu un radiator.
  • Deoarece Fan SHIM utilizeaza pinul BCM18 pentru controlul ventilatorului, iar acest pin este folosit de dispozitivele audio I2S, nu vei putea folosi DAC-uri I2S precum pHAT DAC, pHAT BEAT si placile IQAudio in acelasi timp cu Fan SHIM.
  • Dimensiuni: 45 x 39 x 11mm


Specificatii:


  • Ventilator DC 5V DC de 30mm
  • 4,200 RPM
  • 0.05 m3/min flux aer
  • Zgomot acustic de 18.6 dB (foarte silentios)
  • Header cu fixare prin presare
  • Nu necesita lipire
  • LED RGB (APA102)
  • Comutator tactil
  • Necesita asamblare de baza
  • Compatibil cu Raspberry Pi 4 (si 3 B+, 3 A+)


Inclus in pachet:

  • PCB Fan SHIM
  • Ventilator de 30mm 5V DC cu conector JST
  • Piulite M2.5 si suruburi


Linkuri:



Daca doresti sa iti exprimi parerea despre acest produs poti adauga un review.

Review-ul a fost trimis cu succes.
Achizitie verificata

SÁNDOR ASZALOS,

Sunt multumit.Folosesc la placa Raspberry 4.

Raspunde

A fost util acest review?

Achizitie verificata

Razvan Trascu,

Achizitionat pentru un raspberry pi 4 pe care functioneaza un Home Assistant OS.
Integrare ireprosabila si rapida, folosind ghidul acesta:
https://community.home-assistant.io/t/controlling-cooling-fan-for-raspberry-pi-4/137631 N-am explorat mai departe optiunile de integrare/configurare a butonului / ledului din fan shim - eram interesat strict de racire cand temperatura depaseste un anumit prag; interfata (cardul lovelace) permite controlarea ventilatorului, nu ma interesa sa pornesc/opresc manual (fizic) ventilatorul si amplasarea serverului nu permite oricum vizualizarea LED-ului de control :-)
Unii au gasit workaround ca sa foloseasca butonul fizic de pe shim pentru safe shutdown/start sistem - poate voi explora variantele candva.

Raspunde

A fost util acest review?

Achizitie verificata

Razvan Trascu,

genial; in primul rand mult mai silentios decat ventilatoarele 'standard' de <10 lei; pare mai delicat (mai subtire), dar la fel de eficient.
Implementat pe un pi4 ruland Home Assistant OS; integrarea e usor deficitara, pentru ca am optat pentru integrarea prin config / yaml 'renuntand' la control prin buton / led-uri luminoase de stare; nu ma interesa insa deloc sa il controlez manual, iar starea (pornit/oprit, racire, temperatura CPU) mi-o raporteaza corect HA din interfata - deci n-am pierdut nimic.

Raspunde

A fost util acest review?

Achizitie verificata

Marius Stoicu,

Merge foarte bine si foarte silentios

Raspunde

A fost util acest review?

Achizitie verificata

Popa Alexandru,

Ventatorul functioneaza in continuu. Tutorialul din descriere nu functioneaza. Ventilatorul nu porneste cand temperatura e peste un anumit nivel, si nu se opreste. Butonul de pe modul nu face absolut nimic. Ventilatorul raceste cu pana 15-20 de grade, dar nu functioneaza comform tutorialului!

Raspunde

A fost util acest review?

1 persoana a considerat acest review util!

Achizitie verificata

Alexandru Popa,

ventilatorul functioneaza. insa tutorialul nu, am urmat in tocmai pasii din tutorial, de mai multe ori. Ventilator porneste si sta pornit nonstop.

Raspunde

A fost util acest review?

AlexG,

Ai o lipitura rece sau e o pana de contact pe pinul 12 de pe GPIO-ul Raspberry-ului tau. Am avut aceeasi problema si am rezolvat-o dezlipind si relipind GPIO-ul. Tutorialul functioneaza atat pe Raspberry Pi OS x34 si x64 (x64 este in stadiul beta). Ca sa excluzi ventilatorul, verifica pe un alt RPI (evident, daca se poate).

Achizitie verificata

Dumitru Tudor,

Sunt foarte mulțumit de ventilator. Își face treaba excelent!

Raspunde

A fost util acest review?

Achizitie verificata

Tudor Dumitru,

Este foarte bun. Raceste eficient. Sunt foarte multumit!

Raspunde

A fost util acest review?

Achizitie verificata

Adrian Cibotariu,

Ventilatorul este eficient. Înainte am avut un radiator pasiv dar nu făcea fata și Raspbery-ul se încingea destul de tare. Îl folosesc cu o carcasă simplă de plastic care nu este eficienta in eliminarea căldurii. Ventilatorul este foarte bun într-o carcasă care să permită ventilarea.

Raspunde

A fost util acest review?

1 persoana a considerat acest review util!

Achizitie verificata

Georgescu Andrei,

Cel mai bun.

Raspunde

A fost util acest review?

1 persoana a considerat acest review util!
