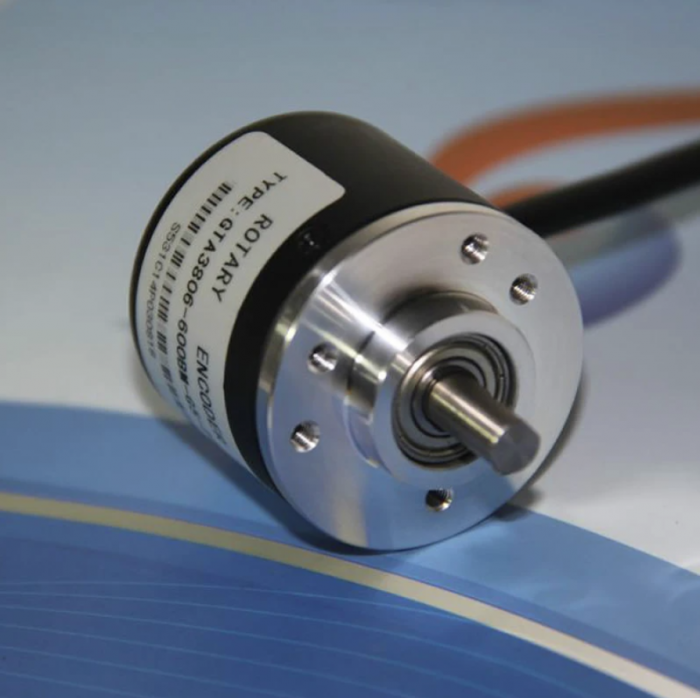

Encoder rotativ fotoelectric DC5-24V, 600 impulsuri a fost proiectat sa furnizeze informatii despre pozitia unui obiect in miscare circulara. Este compatibil cu o gama larga de tensiuni de alimentare, de la 5V la 24V, ceea ce il face versatil si usor de integrat intr-o varietate de aplicatii. Utilizeaza un sistem optic pentru generarea impulsurilor pe masura ce obiectul se roteste. Acesta poate produce 600 de impulsuri pe revolutie, ceea ce permite o rezolutie ridicata a masurarii pozitiei. Impulsurile sunt detectate de senzorii fotoelectrici, care genereaza semnale precise si stabile pentru a indica pozitia obiectului in timp real.
Datorita designului sau compact si robust, acest encoder rotativ este potrivit pentru o varietate de aplicatii, inclusiv masini industriale, roboti, imprimante, echipamente medicale si multe altele. Este usor de instalat si poate fi utilizat in mod eficient pentru a monitoriza si controla miscarile precise ale obiectelor.
Cu ajutorul acestui encoder, utilizatorii pot obtine o inregistrare precisa si constanta a pozitiei obiectelor in miscare, ceea ce le permite sa controleze si sa monitorizeze cu exactitate diverse procese si aplicatii.
Specificatii:
- Encoder rotativ fotoelectric incremental, cu doua faze AB
- Doua metode de iesire: iesire colector deschis NPN si iesire de tensiune
- Dotat cu un cablu de 1.5 metri
- Performante:
- 600 impulsuri pe revolutie
- Tensiune de lucru: DC5-24V
- Viteza mecanica maxima: 5000 rpm
- Frecventa electrica: 20K/sec
- Viteza integrata: 2000 rev/min
- Dimensiuni:
- Dimensiune corp encoder: 38mm
- Dimensiune arbore: 6x13mm
- Platforma de deplasare laterala: inaltime 5mm, 20mm
- Orificiu de fixare: surub M3, cu 3 gauri de montare pe un cerc de 30 si 3 gauri de montare pe un cerc de 28
- Iesiri laterale
- Metoda de cablare:
- Verde = faza A
- Alb = faza B
- Rosu = alimentare pozitiva Vcc
- Negru = masa V0
- Strat de protectie metalic impotriva interferentelor
- Iesire:
- Iesire doua faze AB in impulsuri ortogonale rectangulare
- Tip de iesire colector deschis NPN
- Potrivit pentru conexiune directa cu microcontrolere sau PLC-uri cu rezistente pull-up interne
- Utilizari: Masurarea vitezei de rotatie, unghiului, acceleratiei si lungimii unui obiect
- Domeniu de aplicare: Potrivit pentru diverse masuratori ale modificarilor de deplasare, masini automate de debitat la lungime fixa, controlere de taiere la lungime fixa, cantare umane civile pentru masurarea inaltimii corpului, roboti pentru competitii studentesti, etc.
- Caracteristici:
- Dimensiuni reduse si greutate redusa
- Instalare usoara
- Raport calitate-pret ridicat
- Nota: Liniile de iesire faza A si faza B nu trebuie conectate direct la VCC pentru a evita deteriorarea tubului de iesire cu trei etaje.
