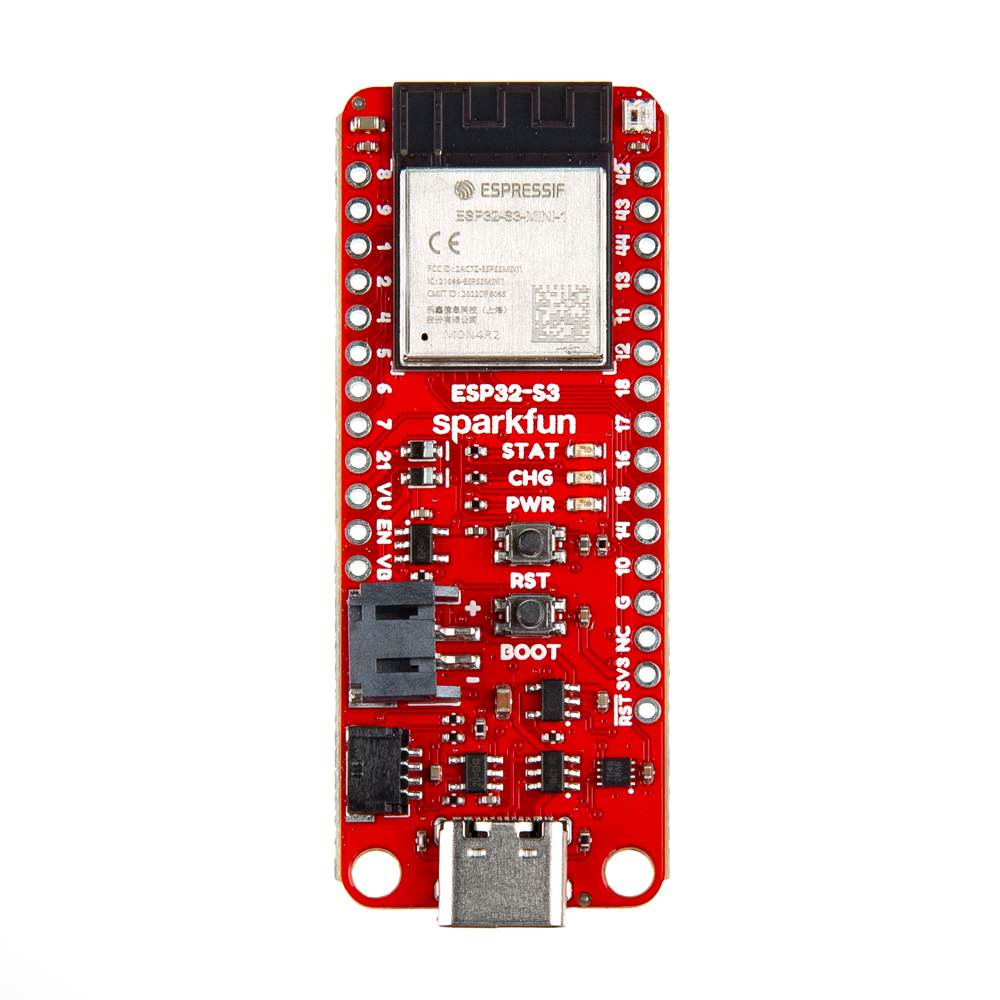

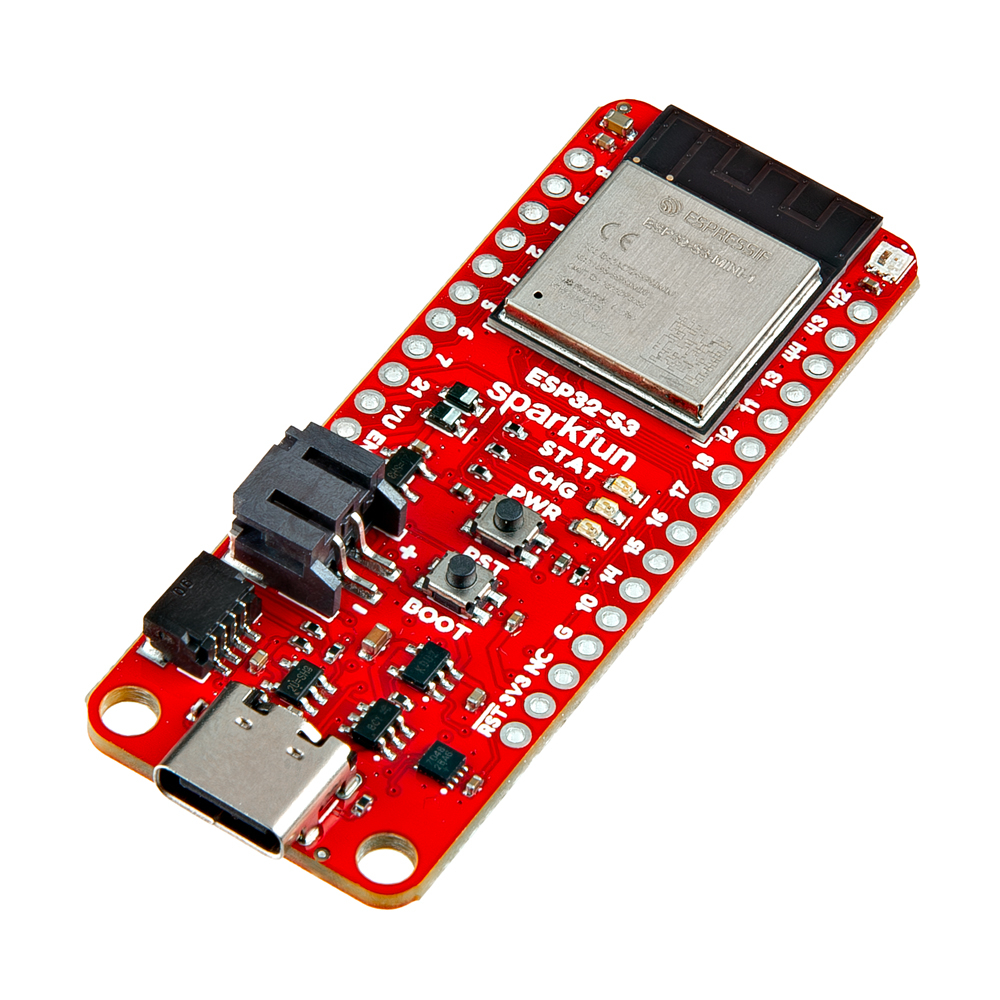

SparkFun Thing Plus - ESP32-S3

SparkFun ESP32-S3 Thing Plus adaugă o platformă de dezvoltare IoT puternică și versatilă la linia de produse Thing Plus. Acesta dispune de modul wireless ESP32 WROOM-S3 MINI de la Espressif. ESP32 WROOM-S3 este construit în jurul unui procesor Xtensa 32-bit LX7 cu o putere de procesare masivă, care funcționează la o frecvență de până la 240 MHz. Suportă WiFi de 2.4 GHz și Bluetooth 5 (LE) cu o antenă PCB integrată. Această versiune a ESP32-S3 are 4MB memorie Flash și 2MB de dinamic/PSRAM, iar placa dispune de un slot pentru card microSD pentru cei care au nevoie de mai mult spațiu de stocare.

Modulul are multe periferice, inclusiv UART, I2C, SPI, control LCD, gazdă SDIO, controler TWAI (compatibil cu ISO 11898-1, adică, Specificația CAN 2) și multe altele. Modulul permite personalizarea pinilor GPIO pe care aceste periferice funcționează, deși unele sunt limitate la pini specifici. ESP32-S3 poate rula simultan două porturi USB și poate acționa chiar și ca un dispozitiv gazdă USB.

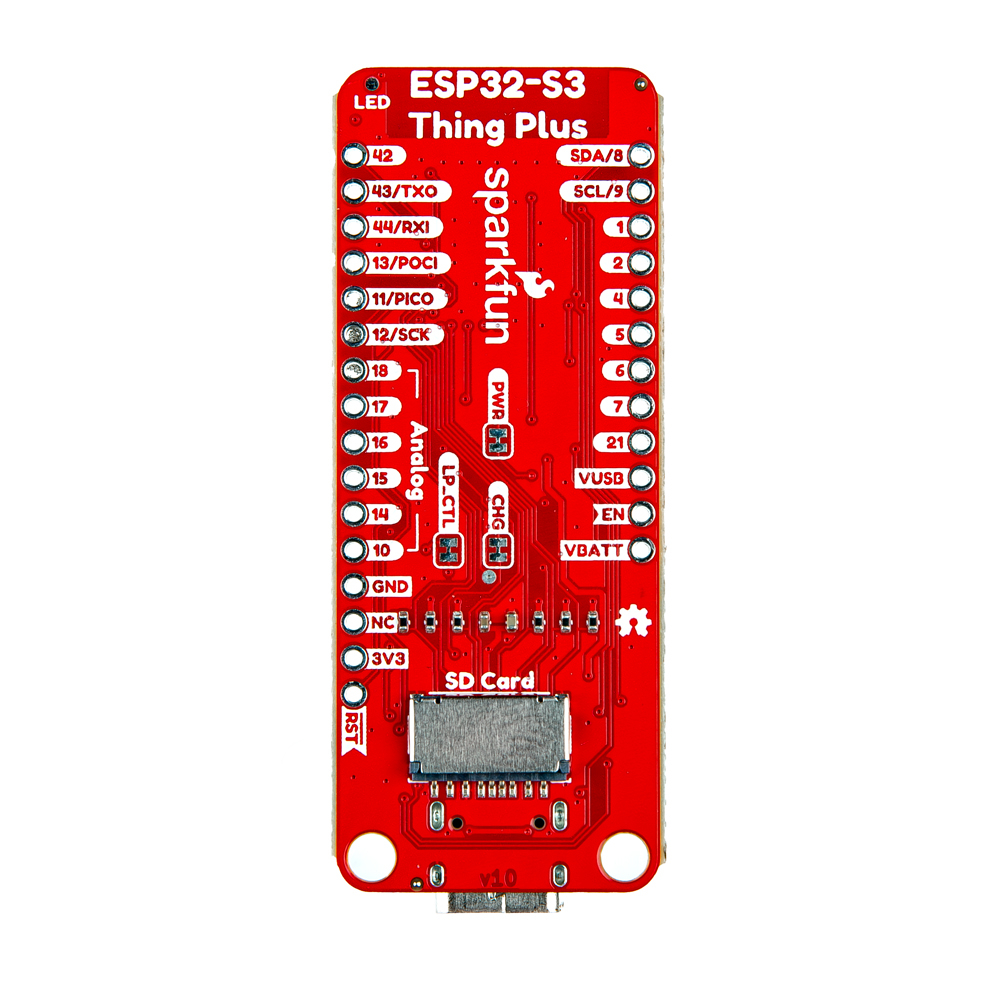

Forma Thing Plus scoate în evidență 21 dintre pinii GPIO ai ESP32-S3, împreună cu semnalele de Reset și Enable ale ESP32, la o pereche de conectori cu găuri pliate (PTH) cu distanța de 0.1in. Pinii GPIO disponibili includ doisprezece GPIO neasignați cu șase pini capabili de analog, precum și GPIO asignați interfețelor UART, I2C și SPI. Consultați etichetele pinilor de pe placă sau schema pentru detalii complete despre funcțiile pinilor.

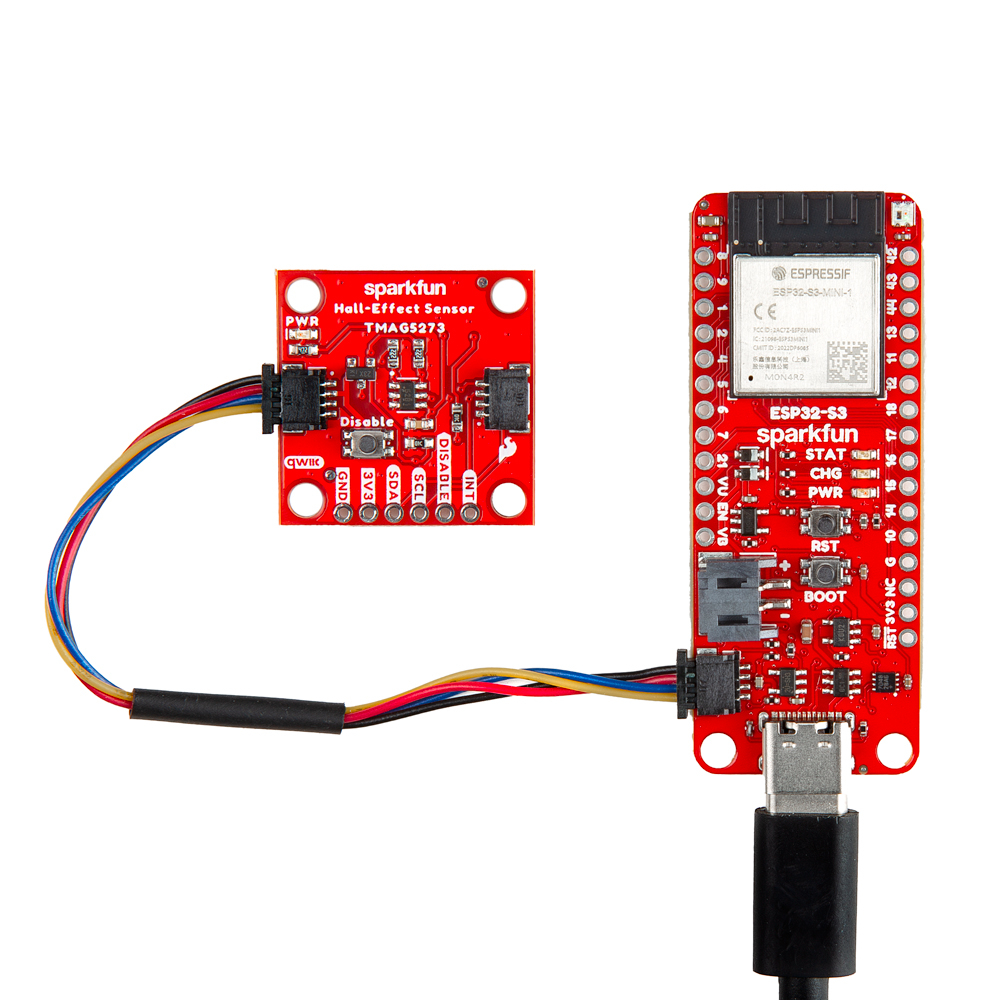

Placa dispune, de asemenea, de un conector USB-C pentru alimentare principală și programare, un conector JST cu 2 pini pentru o baterie LiPo (nu este inclusă), un slot pentru card microSD pentru stocare extinsă și un conector Qwiic pentru a o integra în ecosistemul Qwiic de la SparkFun. Include, de asemenea, un circuit de încărcare și un indicator de combustibil pentru încărcarea și monitorizarea unei baterii LiPo atașate.
