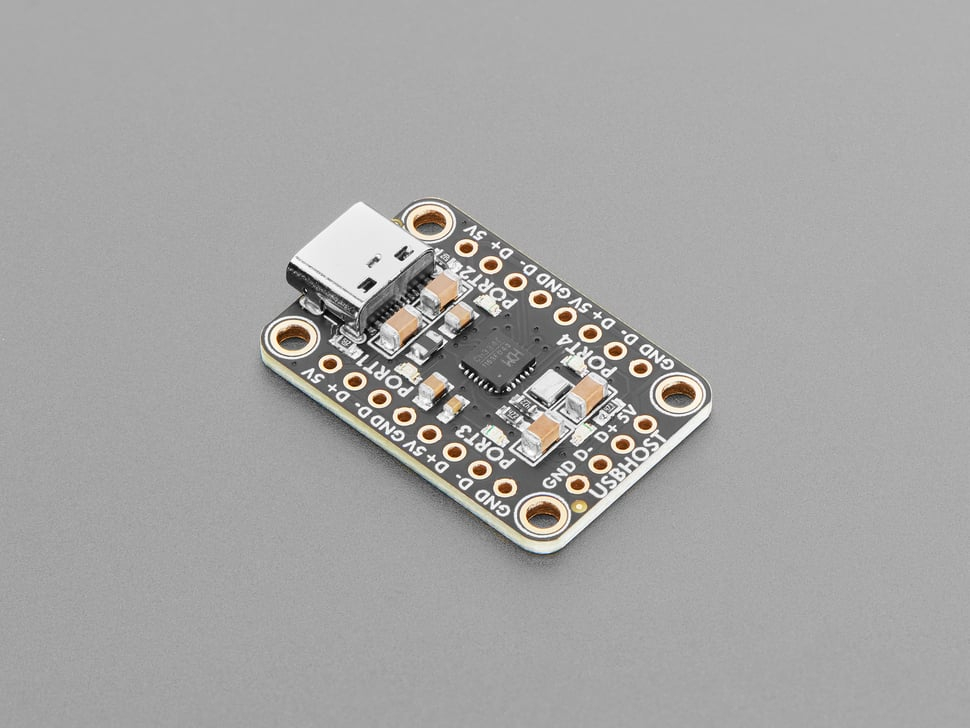

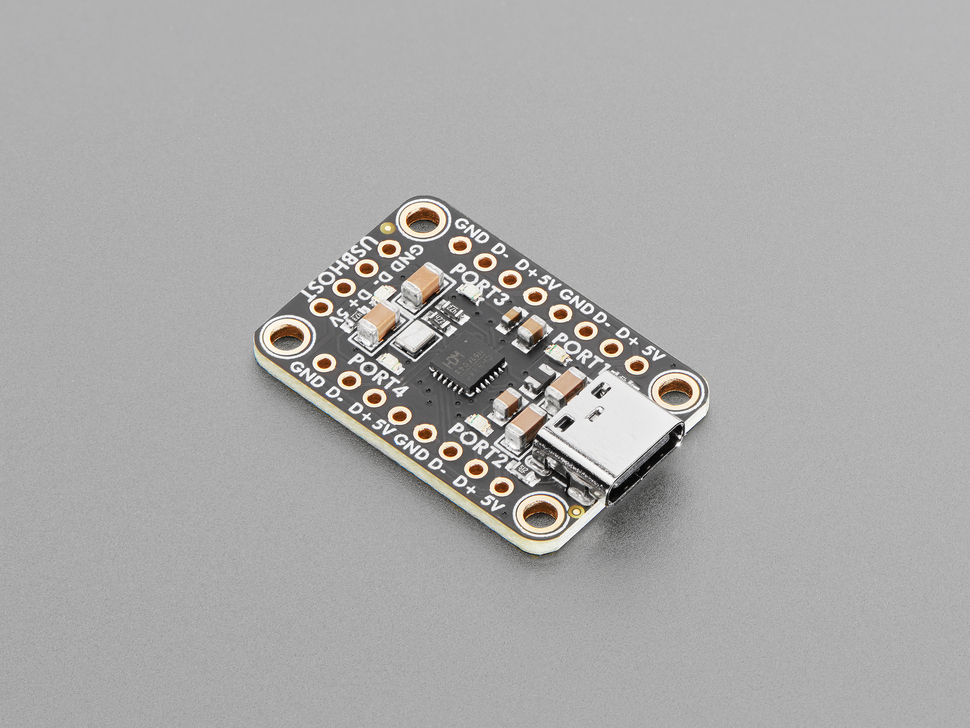

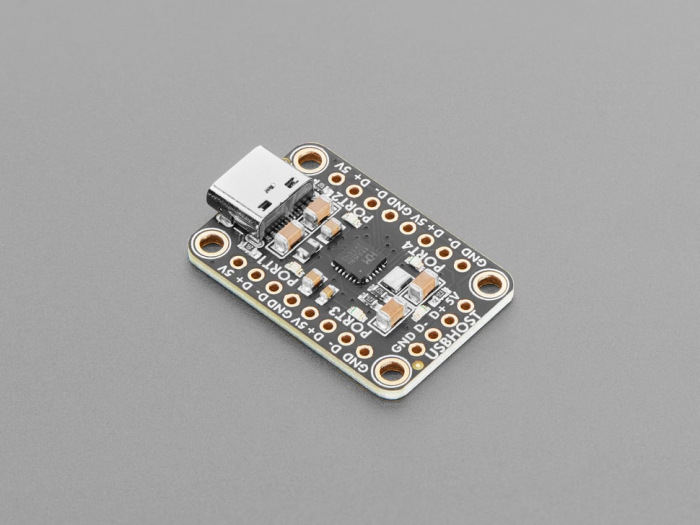

Adafruit CH334F Mini Breakout pentru Hub USB cu 4 Porturi

Adafruit CH334F Mini 4-Port USB Hub Breakout este o soluție compactă pentru crearea unui hub USB 2.1 cu patru porturi, ideal pentru sisteme embedded sau carcase personalizate. Fie că lucrezi cu o placă embedded Linux, un microcontroller cu capabilități USB host sau dorești să transformi un dispozitiv USB, cum ar fi o tastatură, într-un hub multi-dispozitiv, acest breakout oferă flexibilitate fără volumul hub-urilor USB obișnuite.

**Caracteristici principale**
**Design compact:**
Amprenta minimă, perfectă pentru integrarea în proiecte sau carcase.
Include patru gauri de montaj pentru instalare sigură.

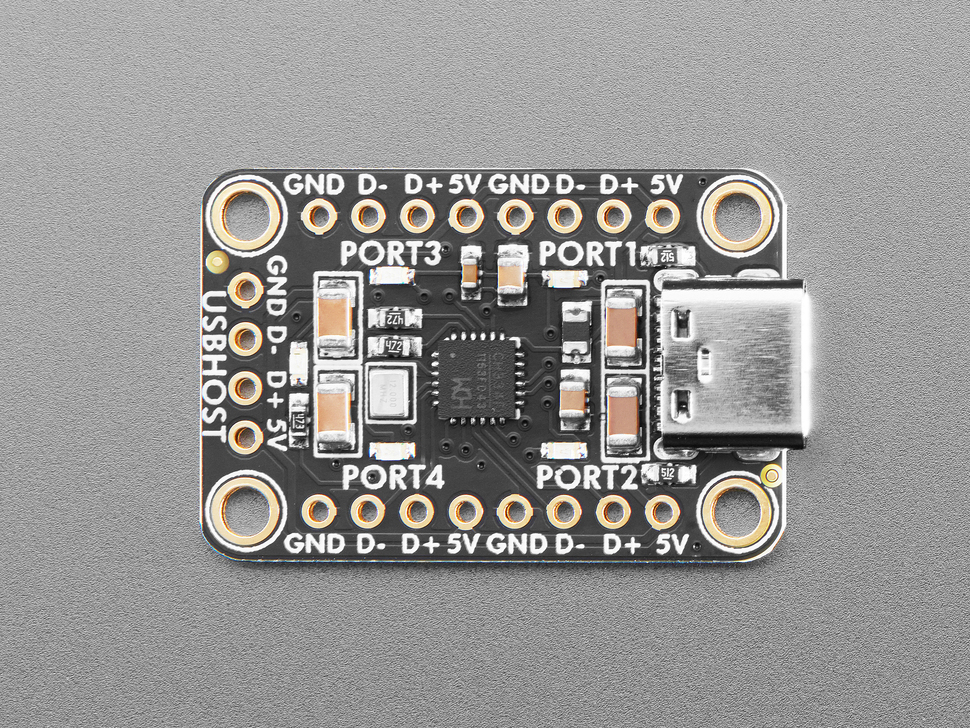

**Opțiuni de conectare:**

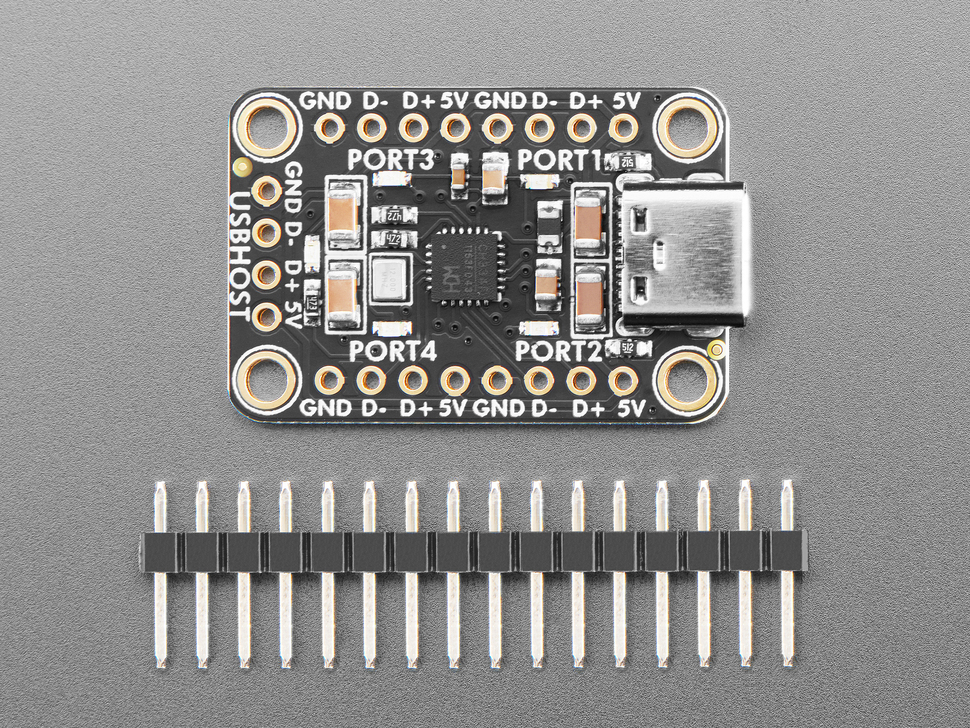

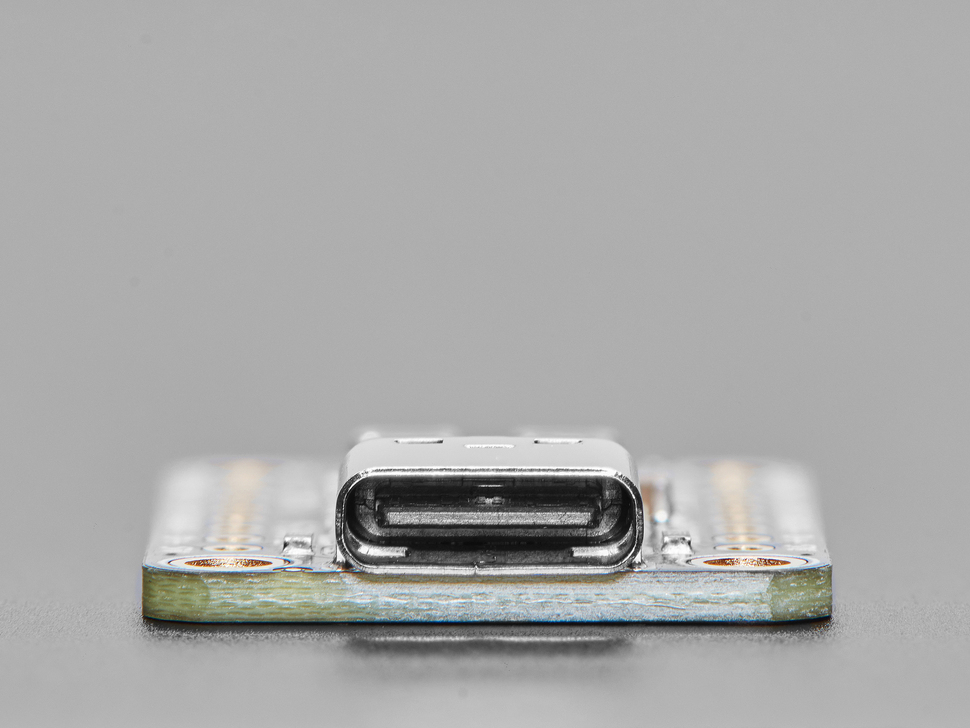

Upstream: Alege între un header de 0.1" sau un conector USB-C pentru conectarea la host-ul USB.
Downstream: Patru pad-uri cu 4 pini pentru conectarea perifericelor.
Lipeste direct pe pad-uri sau folosește cabluri breakout precum cele de la Adafruit.
**Specificații chip CH334F USB Hub:**
Converteste un port USB 2.0 high-speed în patru porturi downstream USB 2.0, compatibile cu USB 1.1.
Suportă Multi-Transaction Translator (MTT), oferind translator independent pentru fiecare port pentru a maximiza lățimea de bandă (până la de 4 ori mai mult decât modul STT).
Include indicatori LED pentru statusul porturilor downstream.
Rezistor pull-up de 1.5 kΩ pe portul upstream și rezistoare pull-down pe porturile downstream.
Protecție ESD îmbunătățită de 6 kV pe pini USB (Clasa 3A).
**Eficient și simplificat:**
PLL intern pentru ceas USB PHY de 480 MHz.
Oscilator de cristal integrat cu condensator și design periferic optimizat.
**Utilizări**
Adaugă mai multe porturi USB unei plăci embedded Linux, cum ar fi Raspberry Pi sau alte SBC-uri similare.
Integrează mai multe dispozitive USB într-un singur input/output într-o carcasă personalizată.
Construiește hub-uri personalizate pentru dispozitive IoT sau proiecte DIY care necesită un design compact.
**Detalii tehnice**

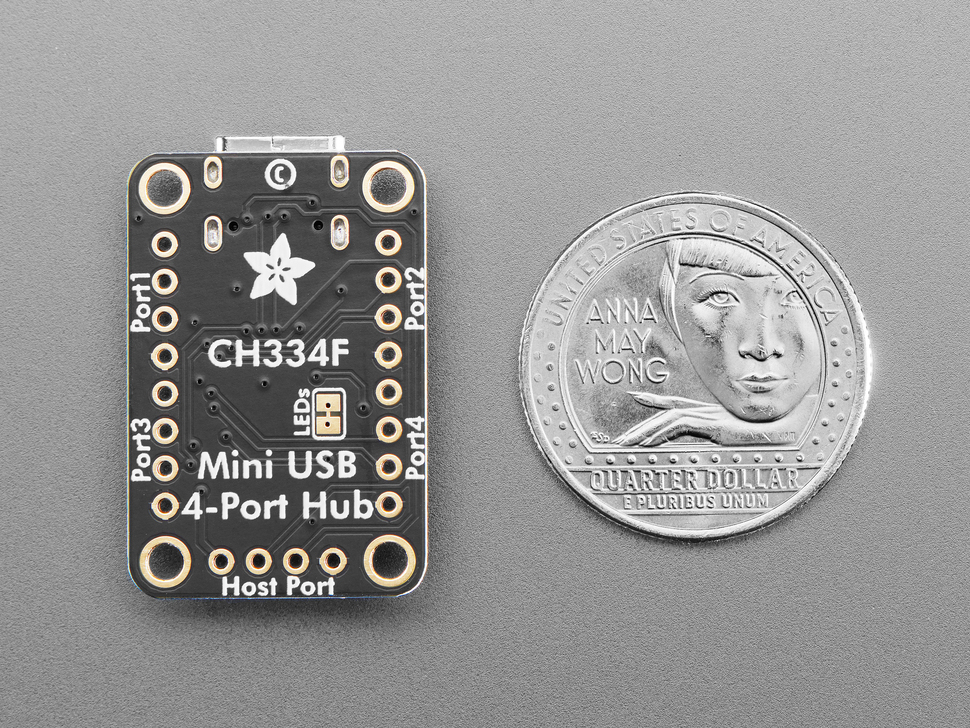

Dimensiuni: 31.6 mm x 20.4 mm x 4.8 mm (1.2" x 0.8" x 0.2").
Greutate: 2.9 g (0.1 oz).
Conformitate: Conform RoHS 2 2011/65/EU și RoHS 2 2015/863/EU.
Această placă breakout este o soluție versatilă și economică în spațiu pentru nevoile unui hub USB, proiectată pentru pasionații de electronică și dezvoltatorii de sisteme embedded care apreciază compactitatea și adaptabilitatea.
