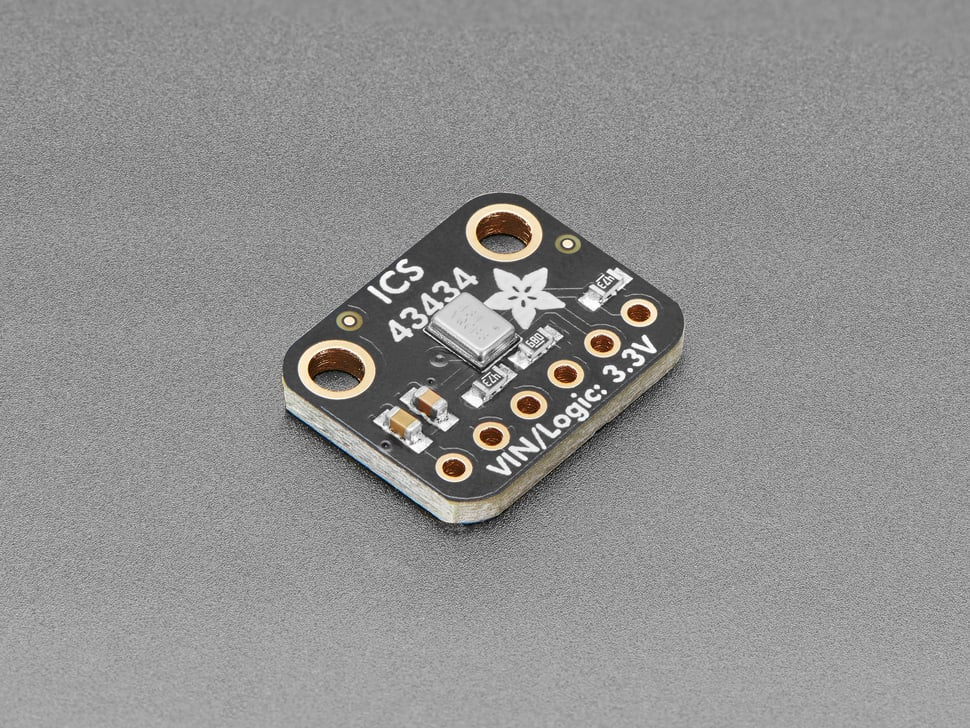

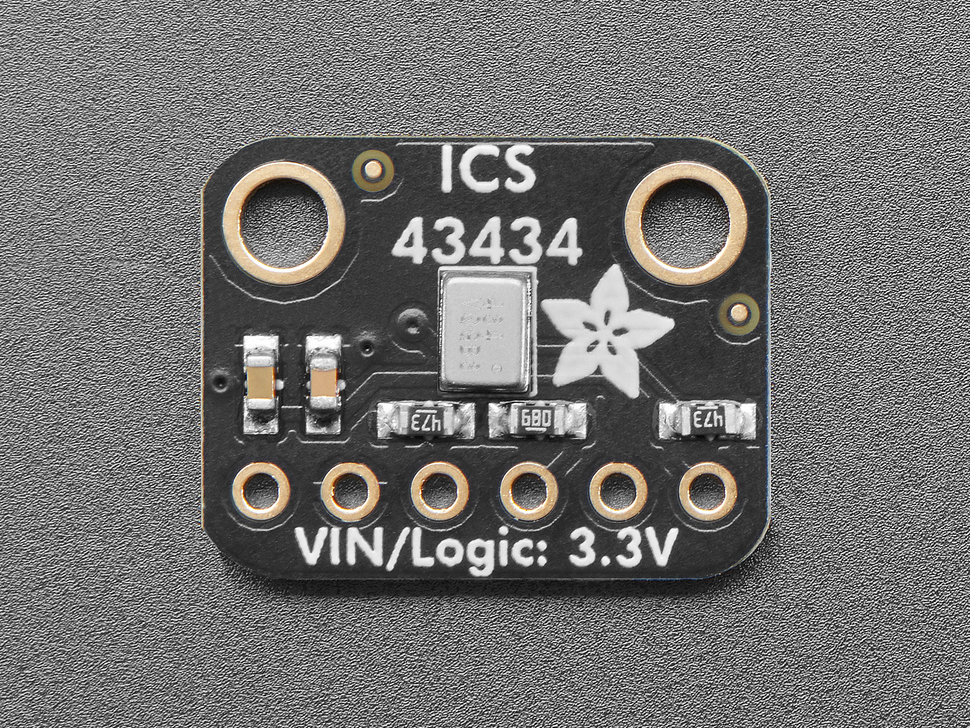

Adafruit I2S MEMS Microfon Breakout - ICS-43434

Asculta aceasta veste buna - acum avem o placa breakout pentru un microfon MEMS ICS43434 I2S extrem de mic. La fel ca microfoanele electret „clasice”, microfoanele MEMS pot detecta sunetul si il pot converti in tensiune, dar sunt mult mai mici si mai subtiri. Acest microfon nu are iesire analogica, este complet digital. ICS43434 este un microfon MEMS I2S mic si ieftin, cu o gama de frecvente de aproximativ 50Hz - 15KHz, ideal pentru detectarea si inregistrarea generala a sunetului. Cipul are un filtru trece-jos incorporat, care taie frecventele de peste 24KHz.

Pentru multe microcontrolere, adaugarea unui input audio este usoara cu una dintre placile noastre breakout pentru microfoane analogice. Dar, pe masura ce treci la microcontrolere si microcalculatoare mai performante, vei descoperi ca nu ai intotdeauna o intrare analogica sau ca poate doresti sa eviti zgomotul care se poate infiltra intr-un sistem de microfon analogic. Dupa ce depasesti microcontrolerele pe 8 biti, vei gasi adesea un periferic I2S care poate prelua date audio digitale! Aici intervine aceasta placa breakout pentru microfon I2S, cu TDK ICS43434.

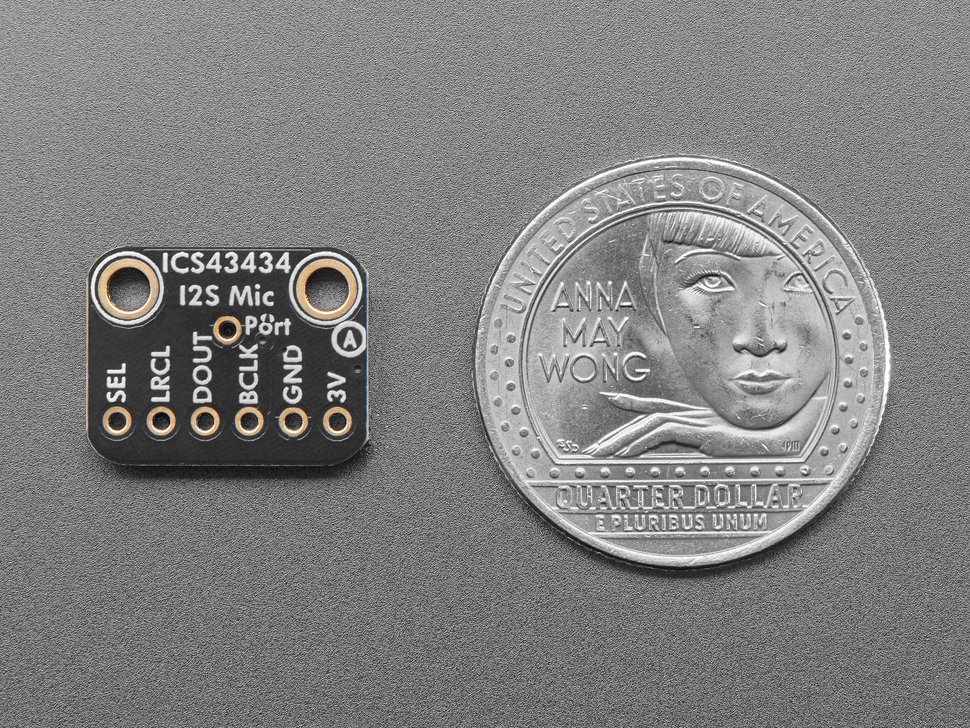

In loc de o iesire analogica, microfonul are trei pini digitali: Clock, Data si Left-Right (Word Select) Clock. Cand este conectat la microcontrollerul sau calculatorul tau, „Controllerul I2S” va controla pinii clock si word-select la o frecventa inalta si va citi datele din microfon. Nu este necesara conversia analogica!

Microfonul este un element mono simplu. Poti selecta daca doresti ca acesta sa fie pe canalul stang sau drept conectand pinul Select la tensiune sau la masa. Daca ai nevoie de stereo, poti folosi doua microfoane! Le poti configura in modul stereo partajand liniile Clock, WS si Data, dar conectand pinul Select al unuia la masa si al celuilalt la tensiune inalta. Nu este nevoie de configurare firmware sau driver, vei obtine instantaneu o iesire pe 24 de biti.

Acest microfon I2S MEMS are un port de jos, deci asigura-te ca orificiul de la baza este orientat spre sunetele pe care doresti sa le detectezi. Este un dispozitiv care functioneaza doar intre 1.6-3.6V, deci nu este compatibil cu logica de 5V (desi este foarte putin probabil sa ai un dispozitiv cu logica de 5V care sa foloseasca I2S). Multe placi de dezvoltare pentru incepatori nu au suport I2S, asa ca asigura-te ca interfata este compatibila inainte de a incerca sa conectezi microfonul! Acest microfon este cel mai bine utilizat cu cipuri din seria Cortex M, precum SAMD21 sau SAMD51, ESP32, RP2040 sau RP2350, sau calculatoare single-board precum Raspberry Pi.
