Adafruit Adafruit INA3221 - Monitor de Putere Triple 0-26 VDC, ±3.2 Amp - STEMMA QT / Qwiic

106,89 Lei 99,41 Lei
In stoc

Durata de livrare: 1 - 3 zile lucratoare

Limita stoc
Adauga in cos
Cod Produs: 00068982 Ai nevoie de ajutor? +40 373 813 088
La achizitionarea acestui produs primiti 4 Lei pentru comenzile viitoare
Adauga la Favorite Cere informatii
  • Descriere
  • Review-uri (0)

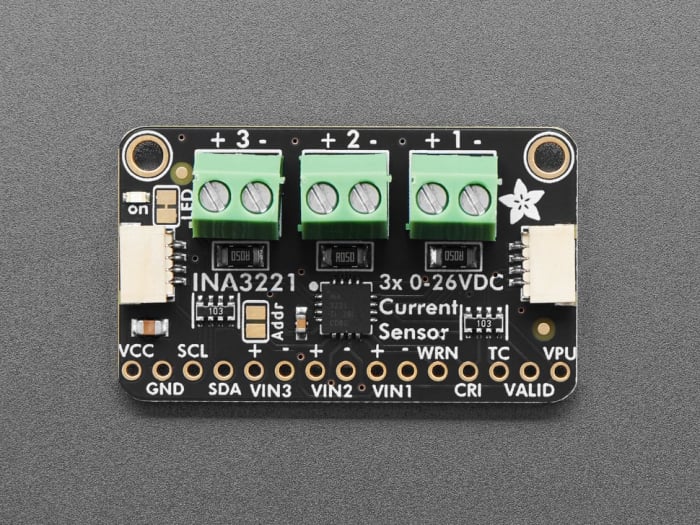

Această placă de extensie va rezolva toate problemele tale de monitorizare a puterii pe mai multe linii. În loc să te lupți cu până la 6 multimetre, poți folosi chipul practic INA3221 de pe această placă pentru a măsura atât tensiunea de înaltă tensiune, cât și consumul de curent DC de până la trei surse de alimentare prin I2C, cu o precizie de ±1%.

Cele mai multe dispozitive de măsurare a curentului, cum ar fi contorul nostru de curent, sunt bune doar pentru măsurarea pe partea de jos. Asta înseamnă că, cu excepția cazului în care vrei să implici o baterie, trebuie să așezi rezistorul de măsurare între pământul țintă și pământul adevărat. Acest lucru poate cauza probleme cu circuitele, deoarece electronica nu îi place când referințele de pământ se schimbă și se mișcă cu variațiile consumului de curent. Acest chip este mult mai inteligent - poate gestiona măsurarea curentului pe partea de sus sau de jos, până la +26VDC, chiar dacă este alimentat cu 3 sau 5V. De asemenea, va raporta tensiunea de înaltă tensiune, ceea ce este excelent pentru urmărirea duratei de viață a bateriilor sau a panourilor solare.

Un amplificator de precizie măsoară tensiunea peste rezistorii de simț incorporati de 0.05 ohm, 1%. Deoarece diferența maximă de intrare a amplificatorului este de ±163.8mV, aceasta înseamnă că poate măsura până la ±3.2 Amperi. Cu ADC-ul intern de 13 biți, rezoluția la intervalul de ±3.2A este de 0.4mA. Hackerii avansați pot îndepărta rezistorul de simț de 0.05 ohm și îl pot înlocui cu unul propriu pentru a schimba intervalul (de exemplu, un 0.01 ohm pentru a măsura până la 16.4 Amperi cu o rezoluție de 2mA).

Utilizarea este simplă. Alimentează senzorul cu 3 până la 5VDC și conectează cele două pini I2C la microcontrolerul tău - nivelul logic va fi același cu nivelul de alimentare Vin. Apoi, conectează sursele tale de alimentare la VIN1/2/3+ și sarcinile la pământ la VIN1/2/3-. Dacă dorești, poți configura alerte de supracurent pe pinii IRQ de avertizare sau critici. Avem biblioteci atât pentru Arduino, cât și pentru CircuitPython/Python, astfel încât să poți folosi acest dispozitiv cu plăci simple, cum ar fi ATmega compatibile cu Arduino, până la cele mai recente Raspberry Pi.

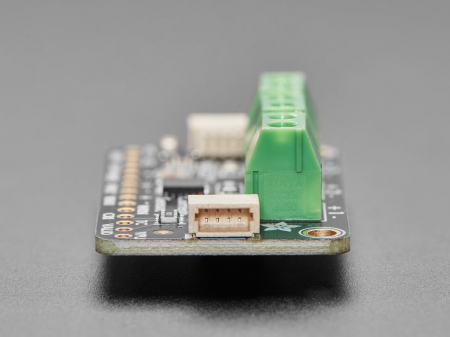

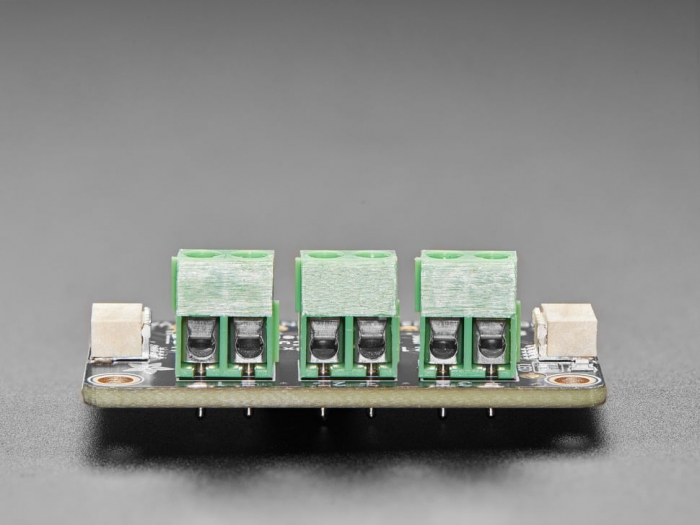

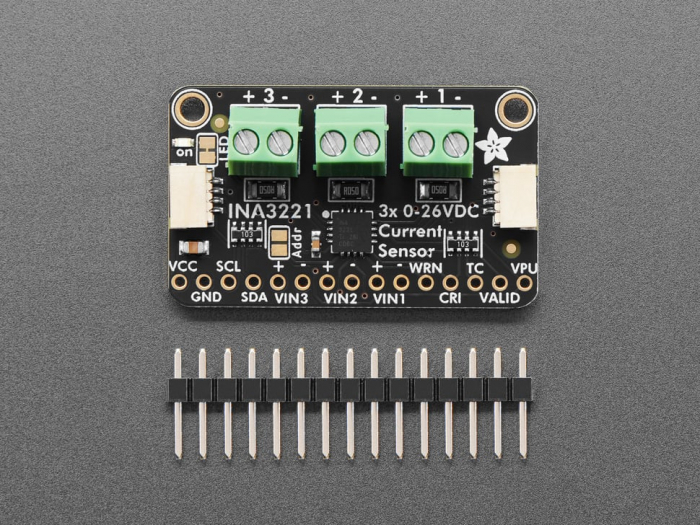

Nu trebuie să sudezi liniile I2C și de alimentare: am atașat prealabil blocuri terminale de 3.5mm și am adăugat conectori compatibili cu SparkFun qwiic STEMMA QT pentru bus-ul I2C. Pur și simplu conectează-l la microcontrolerul tău preferat folosind un cablu adaptor STEMMA QT. Conectorii Stemma QT înseamnă, de asemenea, că INA3221 poate fi utilizat cu diverse accesorii asociate. Cablu QT nu este inclus, dar avem o varietate în magazin. Dacă ai nevoie de acces la toate pinii, includem un header de pin de 0.1" (astfel încât să poți atașa ușor acest senzor la o placă de testare). Specificații INA3221

Senzor de tensiune de bus de la 0 V la 26 V
Raportează tensiunea de șunt și de bus
Precizie ridicată:
– Tensiune de offset: ±80 µV (max)
– Eroare de câștig: 0.25% (max)
Opțiuni de medie configurabile
Adresa I2C implicită 0x40, poate fi setată la 0x41 prin închiderea unui jumper de sudură
Ieșiri de alertă și avertizare programabile
Funcționare cu sursa de alimentare: 2.7 V la 5.5 V
Dimensiuni produs: 38.6mm x 22.9mm x 10.5mm / 1.5" x 0.9" x 0.4"

Greutatea produsului: 5.8g / 0.2oz
