Adafruit Infrared IR Remote Transceiver - STEMMA JST PH 2mm - 940nm Emitter + 38KHz Receiver

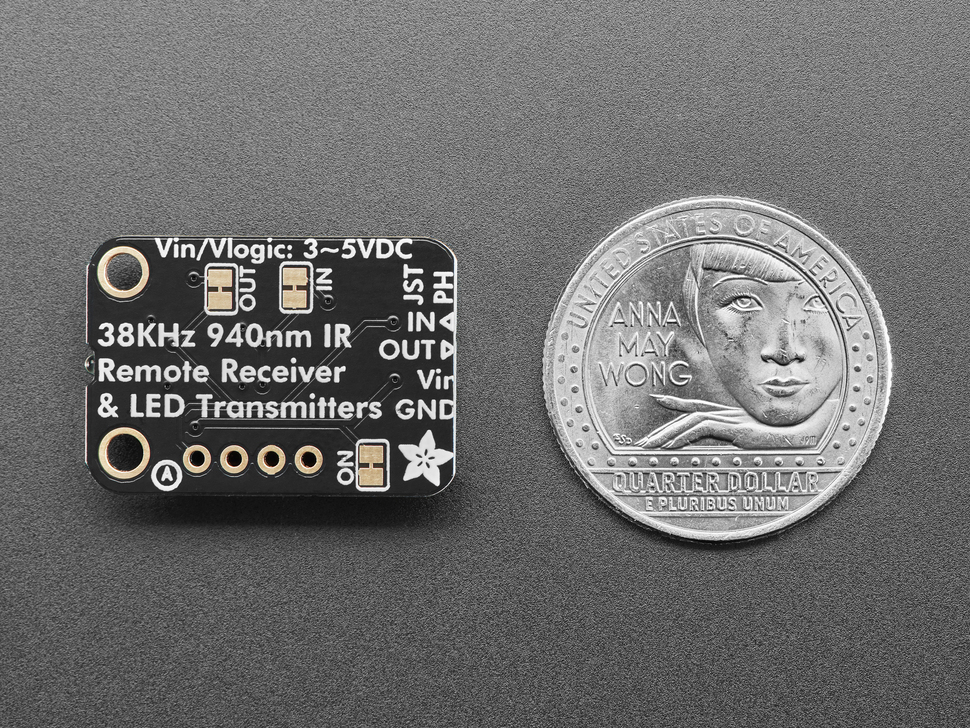

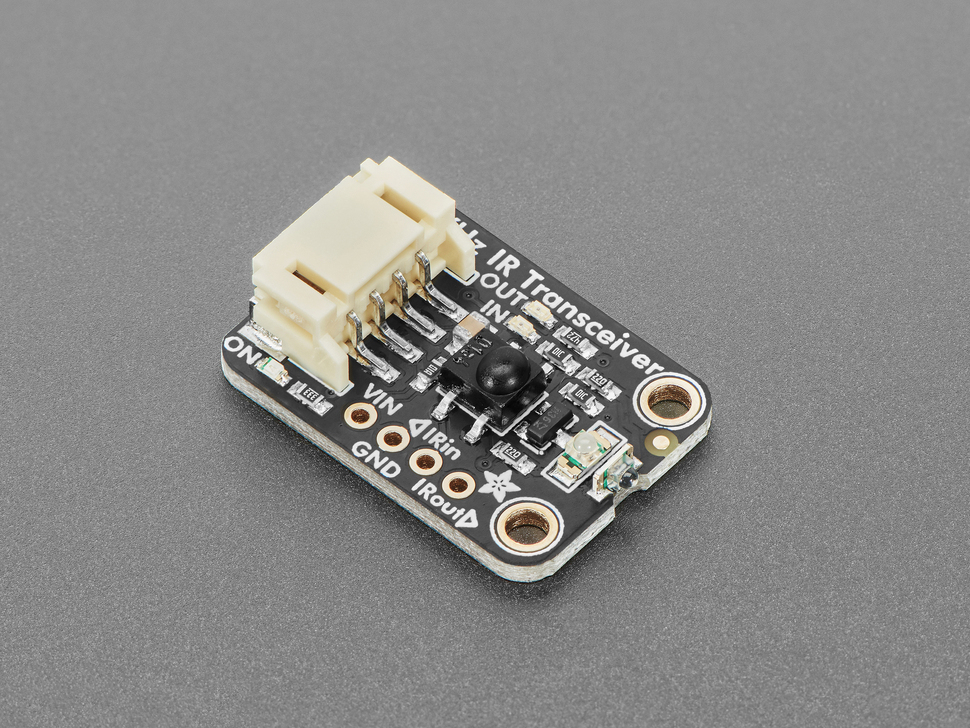

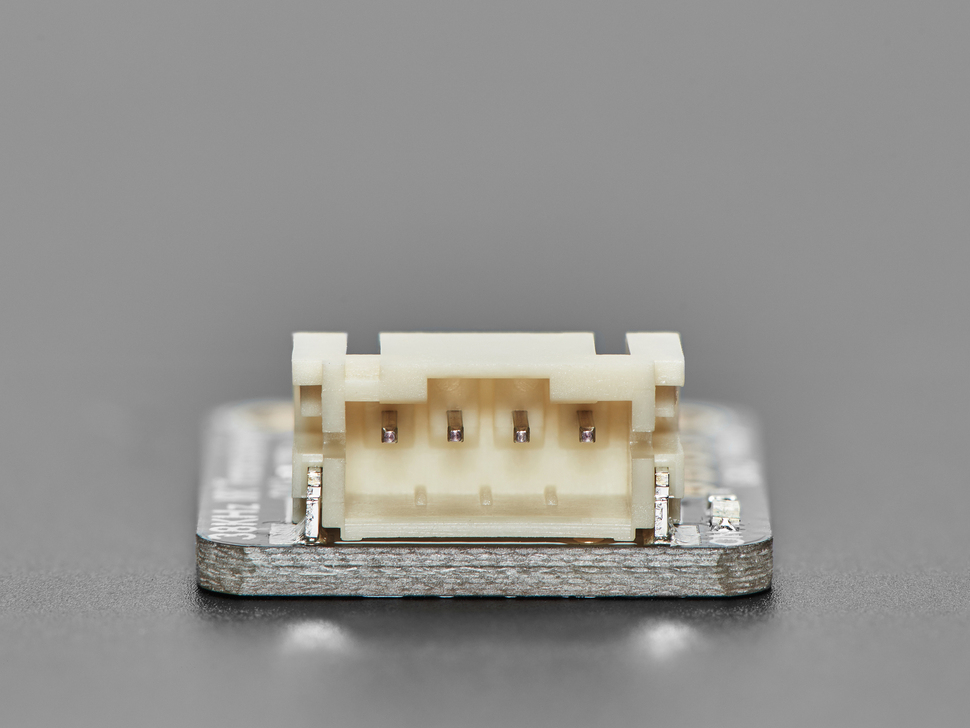

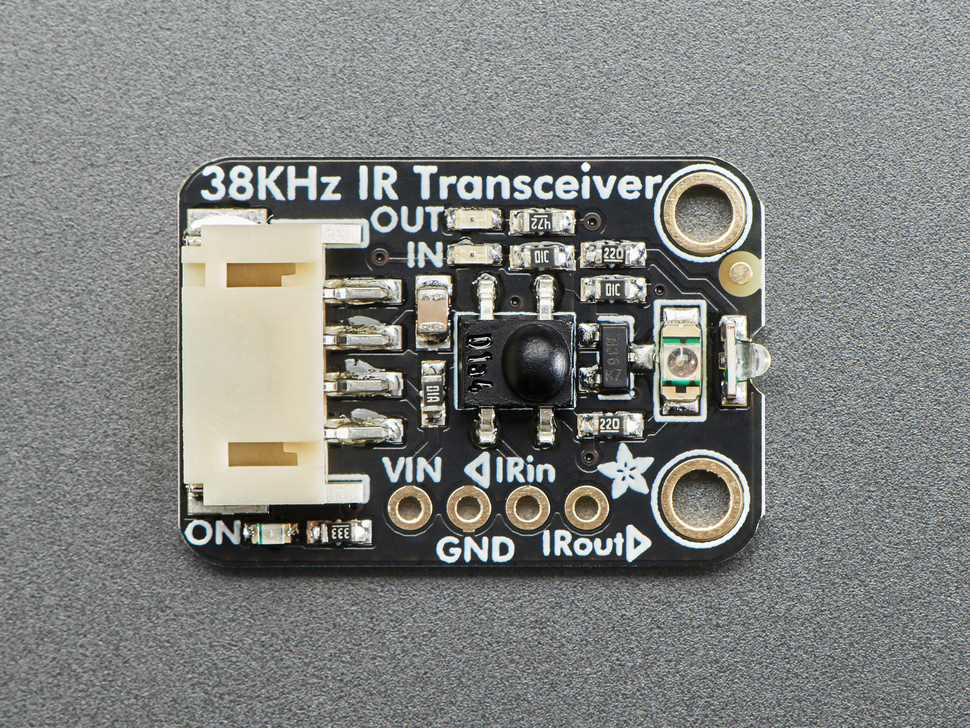

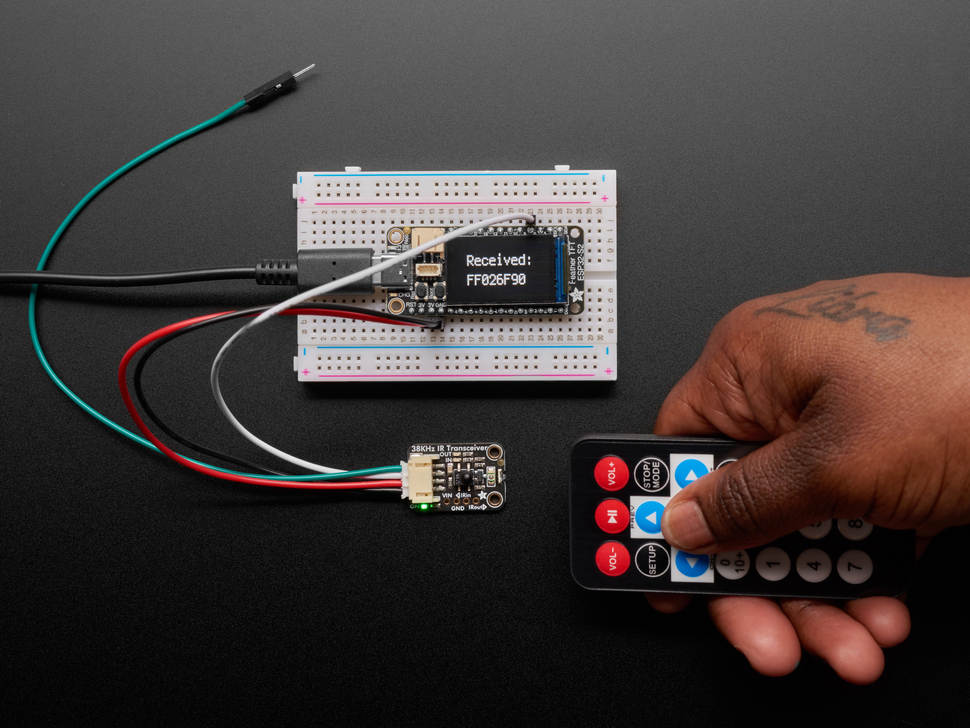

Avem o placa emitator IR de mare putere si o placa receptor IR foarte sensibila, dar de ce sa cumperi doua placi cand poti avea una care face ambele lucruri? Aceasta placa este Adafruit Infrared Transceiver breakout, care poate transmite si receptiona date de control la distanta pe 940nm intr-un pachet convenabil, fara sudura.\n\nAtentie: pentru a face aceasta placa usor de utilizat, am inclus atat paduri pentru sudura, cat si un cablu JST PH cu 4 pini. De obicei folosim cabluri JST PH pentru I2C, dar aceasta placa nu utilizeaza I2C - firul alb este pentru date de la un microcontroller care sunt emise prin LED-ul IR, iar firul verde este pentru datele semnalului demodulat de la telecomanda care ajung la microcontroller. Firul negru este masa, iar firul rosu este alimentarea 3V~5V si nivelul logic.\n\nPentru partea de emitator, folosim acelasi schelet si configuratie ca la breakout-ul nostru "High Power IR LED Emitter", cu un driver N-Channel FET integrat, pentru a impulsiona un curent de 100mA-200mA prin fiecare LED, pentru o raza de actiune de 10+ metri! Un LED este vertical si unul este orizontal, astfel ca ai o acoperire mare. Daca alimentarea este de 5V, placa va trage aproximativ 200mA pe LED (400mA in total) cand este activata. Daca este alimentata cu 3V, placa va consuma aproximativ 100mA pe LED (200mA in total). Deoarece nu poti vedea IR cu ochiul uman, avem un mic LED galben etichetat "IN" care va clipi atunci cand LED-urile IR sunt aprinse.\n\nPentru partea de receptor, folosim acelasi senzor IR 'vertical' ca la breakout-ul nostru "IR Receiver". Senzorul este proiectat pentru a recunoaste semnalele modulate de telecomanda la 38KHz si lungimea de unda de 940nm. Semnalul IR demodulat este transmis pe pinul etichetat OUT, care ajunge la microcontroller si va trebui decodat. Pentru a facilita depanarea, exista un al doilea LED galben etichetat "OUT", care va clipi atunci cand datele sunt receptionate.\n\nFiecare placa STEMMA este un PCB complet asamblat si testat, dar nu include cablu. Nu este necesara sudura pentru utilizare, dar va trebui sa achizitionezi un cablu JST PH cu 4 pini si pas de 2mm. Alternativ, daca vrei sa sudezi, exista un header cu pas de 0.1" pentru alimentare/masa/semnale.\n\nEste important de mentionat ca aceasta placa este specific pentru a receptiona semnale IR de control la distanta la 940nm si 38KHz - nu va functiona pentru detectarea de proximitate/distantare sau pentru alte semnale de frecventa. Semnalul trebuie sa fie citit de un microcontroller care suporta citirea impulsurilor - doar asigura-te ca suporta conectivitatea si decodificarea comuna a receptorilor IR. Uneori este necesar sa folosesti cod special sau pini specifici.\n\nDetalii tehnice\nDimensiuni produs: 25.5mm x 17.7mm x 7.2mm / 1.0" x 0.7" x 0.3"\nGreutate produs: 2.0g / 0.1oz\nConformitate RoHS 2 2011 65 EU si RoHS 2 2015 863 EU
