Adafruit MONSTER M4SK - Masca DIY cu Ochi Electronici

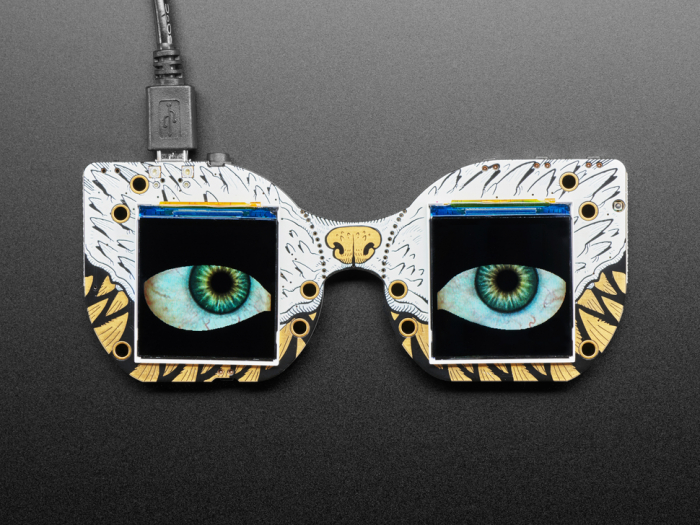

Peep dis! Ai visat vreodată să ai o pereche de ochi în spatele capului? Sau să îți îmbraci costumul cu orbs mari și frumoși? MONSTER M4SK este ca Hallowing, dar de două ori mai bun, având două display-uri IPS TFT de 240x240 pixeli, conduse de un procesor Cortex M4 de 120MHZ care poate reda acele pixeli super rapid. Vei obține aceeași calitate a display-ului ca și kitul nostru Raspberry Pi Eyes, dar fără a fi nevoie să cari un computer Linux complet.

Acest design unic are ochii la aceeași distanță a pupilei ca un om (~63mm), dar este conceput astfel încât secțiunea nasului să poată fi ruptă cu clești/tăietoare și apoi conectată cu un cablu JST SH de 9 pini de până la 100mm lungime, astfel încât ochii să poată fi repoziționați sau atașați liber.

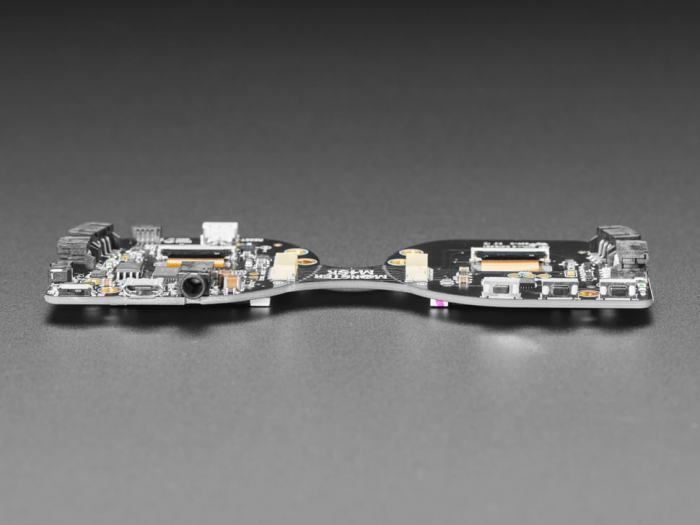

Am dorit să facem efectele audio mai ușor de utilizat, așa că, pe lângă un amplificator audio de clasă D, există și un jack stereo pentru căști care este conectat la cele două DAC-uri de pe cip. Folosește-l atunci când vrei o cutie de amplificare externă pentru efecte mari. Pentru efecte mici și portabile, amplificatorul încorporat poate conduce difuzoare de 8 ohmi de până la 1 Watt.

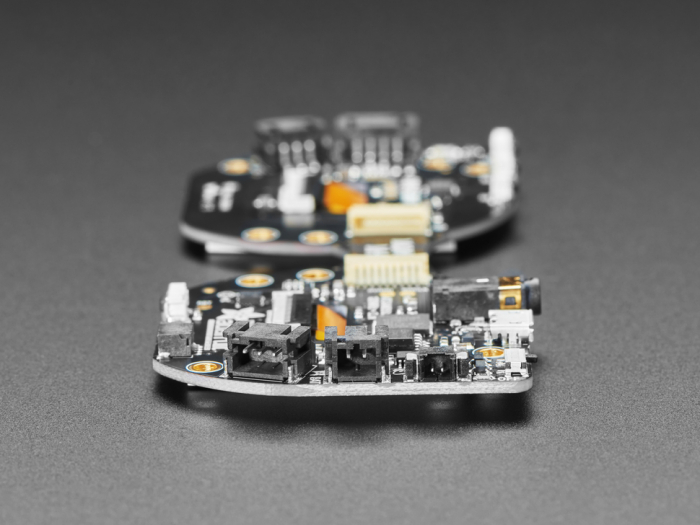

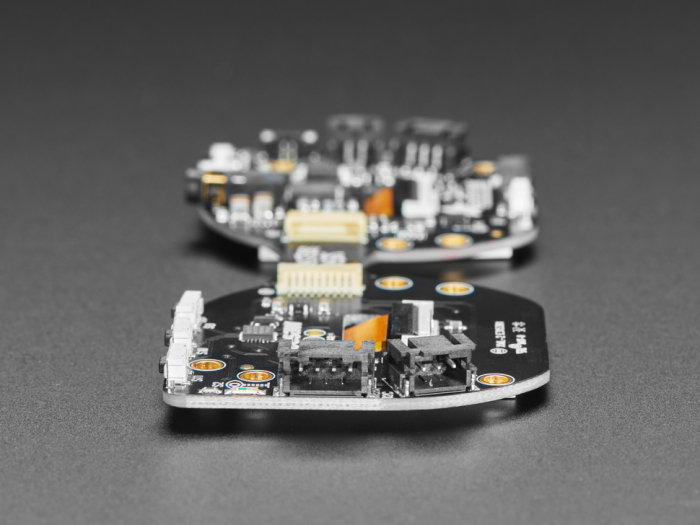

Pe fiecare parte sunt conectori JST-PH pentru conectarea dispozitivelor externe. JST-urile cu 3 pini se conectează la pini analogici/timer pe SAMD51, astfel încât să le poți folosi pentru senzori sau dispozitive GPIO. Conectorul JST cu 4 pini se conectează la portul I2C și poți monta conectori Grove în el pentru suport hardware suplimentar. Pentru portul microfon PDM, poți folosi acest cablu pentru a te conecta la un microfon PDM.

Există, de asemenea, o mulțime de senzori încorporate - senzor de lumină, 3 butoane tactile și un pad tactil capacitiv pe nas.

Vorbind despre acel nas, silkscreen-ul este realizat de talentata Miss Monster, verifică acele colți!

Aceasta este, fără îndoială, cea mai drăguță, înfricoșătoare și incredibilă placă de dezvoltare pe care am realizat-o până acum! Privește aceste caracteristici:

ATSAMD51G19 Cortex M4 microcontroller care funcționează la 120MHz cu 512KB Flash, 192KB RAM
8 MB QSPI flash pentru stocarea graficelor și efectelor sonore
Două display-uri IPS TFT de 240x240 fiecare pe propriul bus SPI
Silkscreen frumos cu un nas care poate fi apăsat, care este un pad tactil capacitiv
Circuit de încărcare a bateriei Lipoly pentru utilizare portabilă
Jack stereo pentru căști, pentru efecte sonore printr-un amplificator
Driver de difuzor mono pentru difuzoare mai mici de 8 ohmi 1W
Un conector JST STEMMA cu 4 pini pentru conexiune I2C (de asemenea, compatibil Grove)
Două conectori JST STEMMA cu 3 pini cu digital/analog/PWM pentru servomotoare, senzori etc.
Un port JST SH cu 4 pini pentru conectarea unui microfon PDM opțional
Controale de iluminare de fundal
Trei butoane tactile
Senzor de lumină
Comutator On/Off și buton de resetare
Și, așa cum te aștepți, avem câteva coduri noi grozave pentru ochi, care fac 2 ochi cu grafică configurabilă de utilizator. În prezent, suportul nostru pentru cod este doar pentru Arduino - CircuitPython nu este suficient de rapid pentru a face tehnicile de animație 3D pe care le folosim pentru a desena ochii. Ochii arată și mai bine dacă îi asociezi cu aceste lentile de sticlă sau plastic de 40mm. (Vei avea nevoie de două, desigur) Dimensiunile produsului: 118.3mm x 48.0mm x 9.7mm / 4.7" x 1.9" x 0.4"
