Adafruit Placa Breakout USB Type C Ingropat - Conexiune Downstream

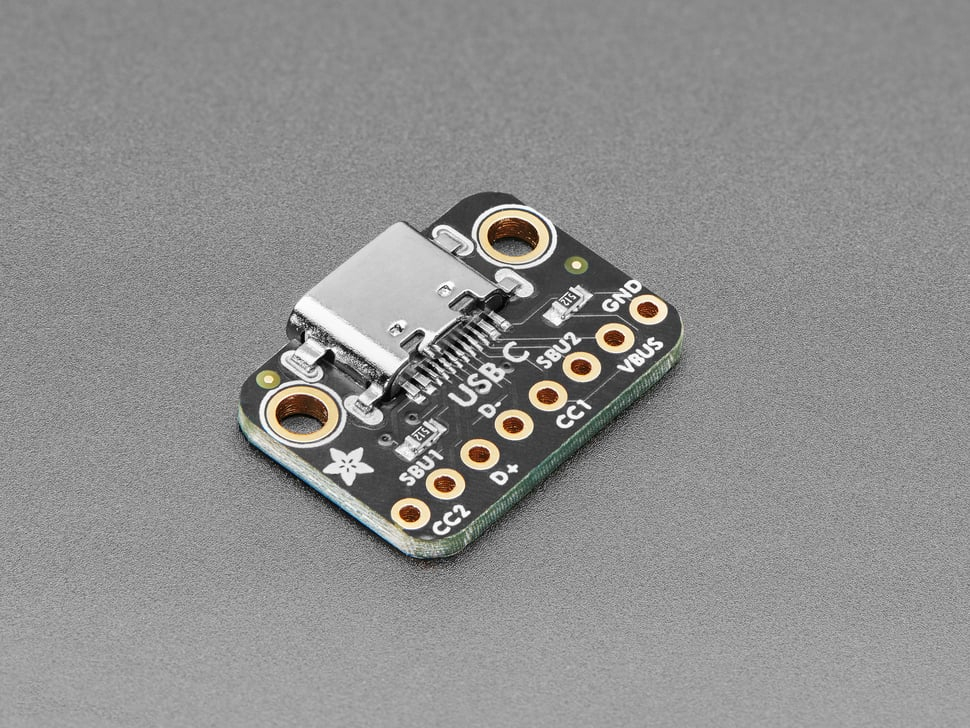

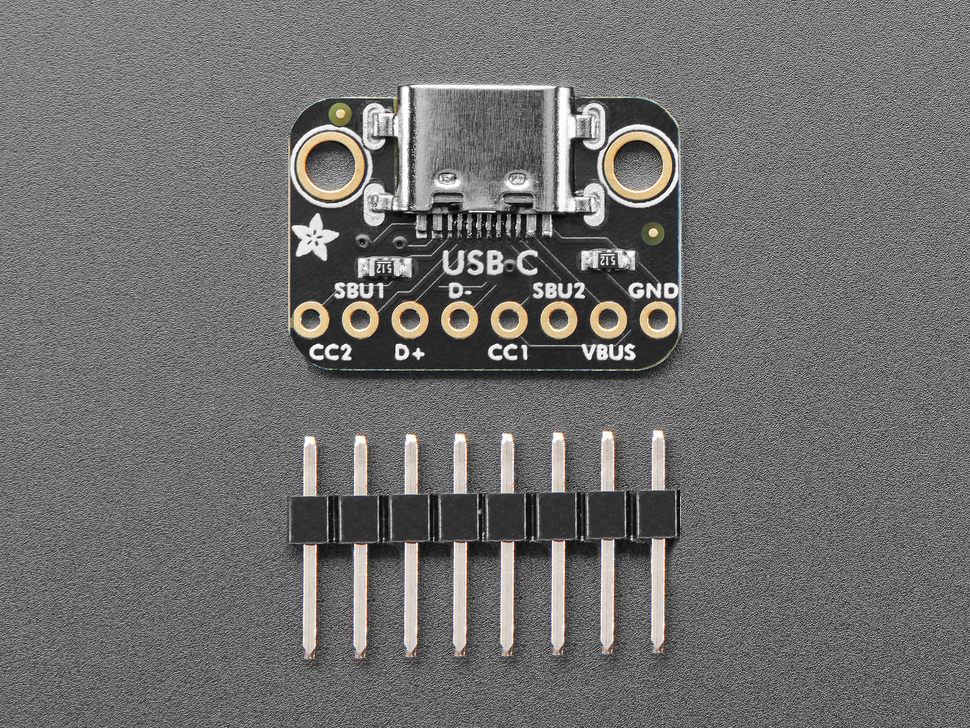

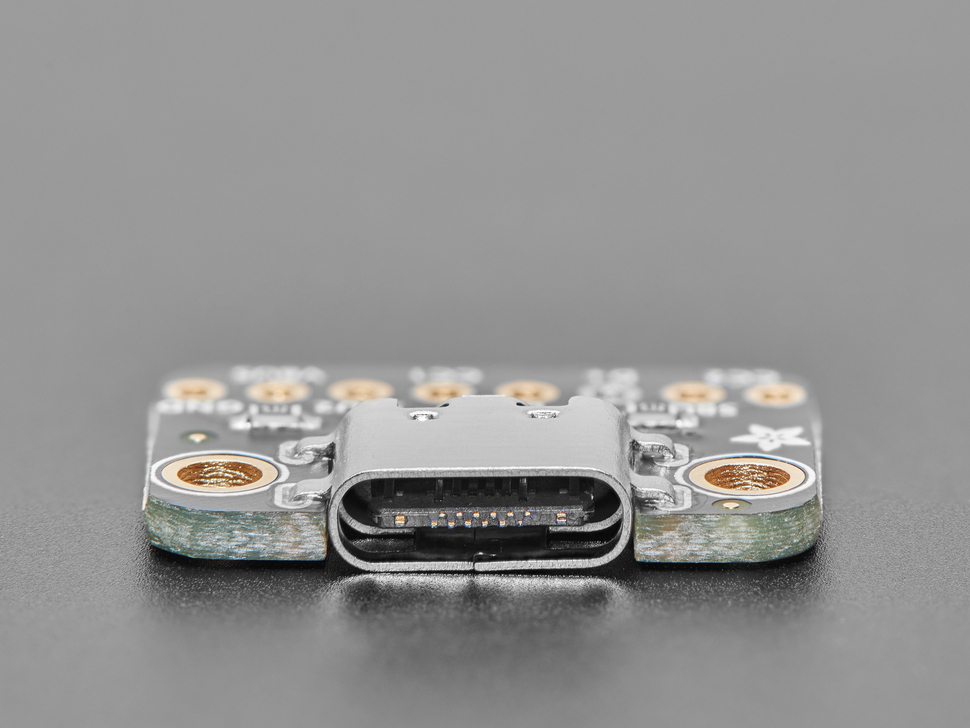

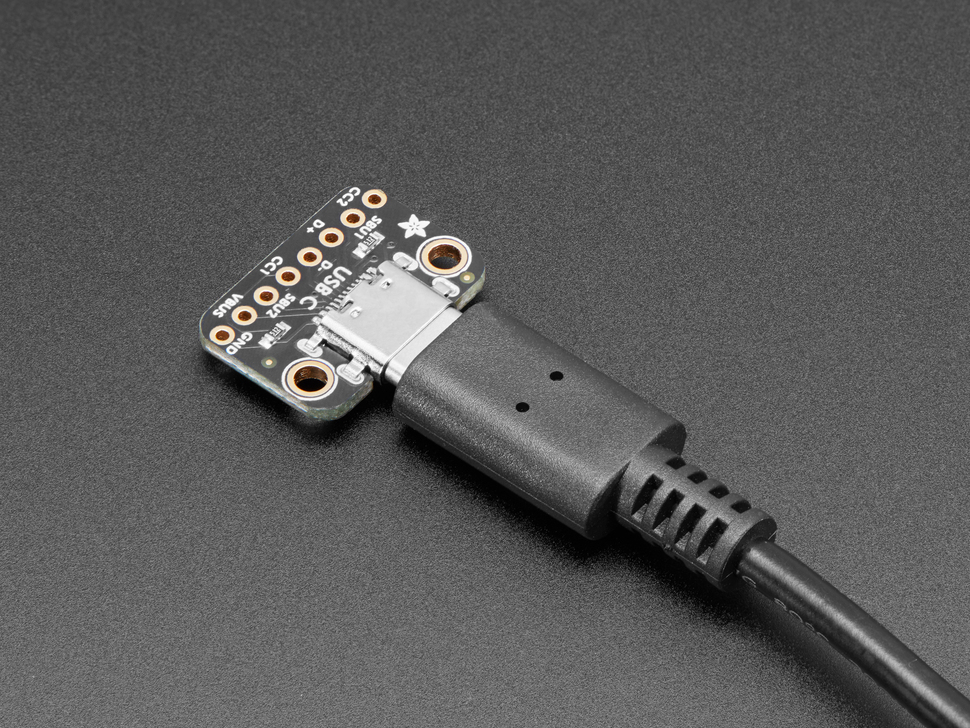

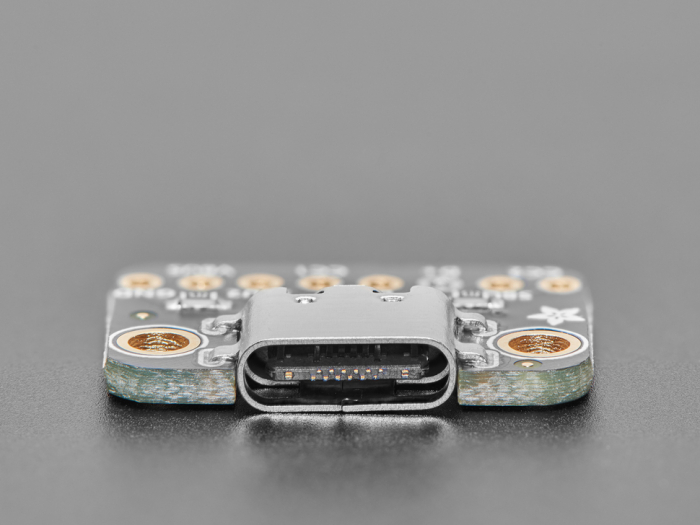

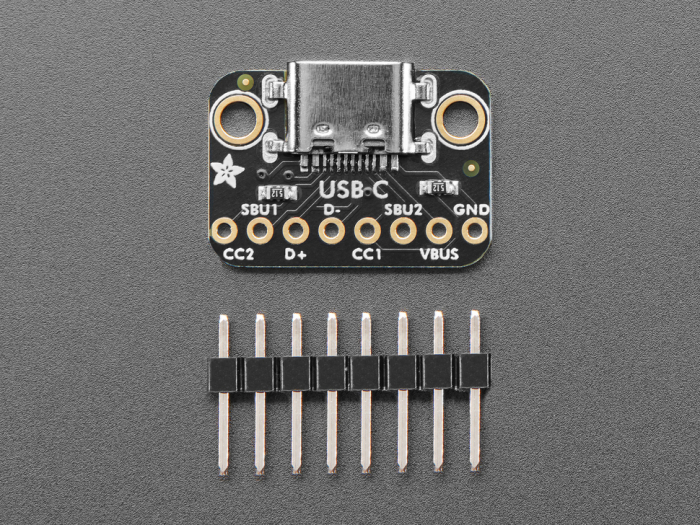

Când dorești un design USB C compact, un conector de tip „îngropat” care acoperă placa de circuit imprimat (PCBA) îți va permite să menții construcția foarte subțire. Această placă breakout îți oferă toți contactii pentru un conector USB Type C, dar la o înălțime mai mică decât clasicul breakout USB-C „orizontal” și versiunea verticală.

USB C dispune de un conector simetric/reversibil, mai mulți pini de date și o capacitate mai mare de ieșire a curentului. Totuși, pentru majoritatea dezvoltatorilor, configurația pinilor pe care o cunoști și o apreciezi de la USB-ul mai vechi va funcționa perfect. Această placă breakout îți oferă toate elementele de bază necesare și o configurație de rezistori care imită USB 2.0 clasic pentru o conexiune downstream.

Cei doi rezistori de 5.1K de pe pinii CC indică portului upstream să furnizeze 5V și până la 1.5A (capacitatea upstream-ului de a furniza acest curent depinde de ceea ce conectezi).

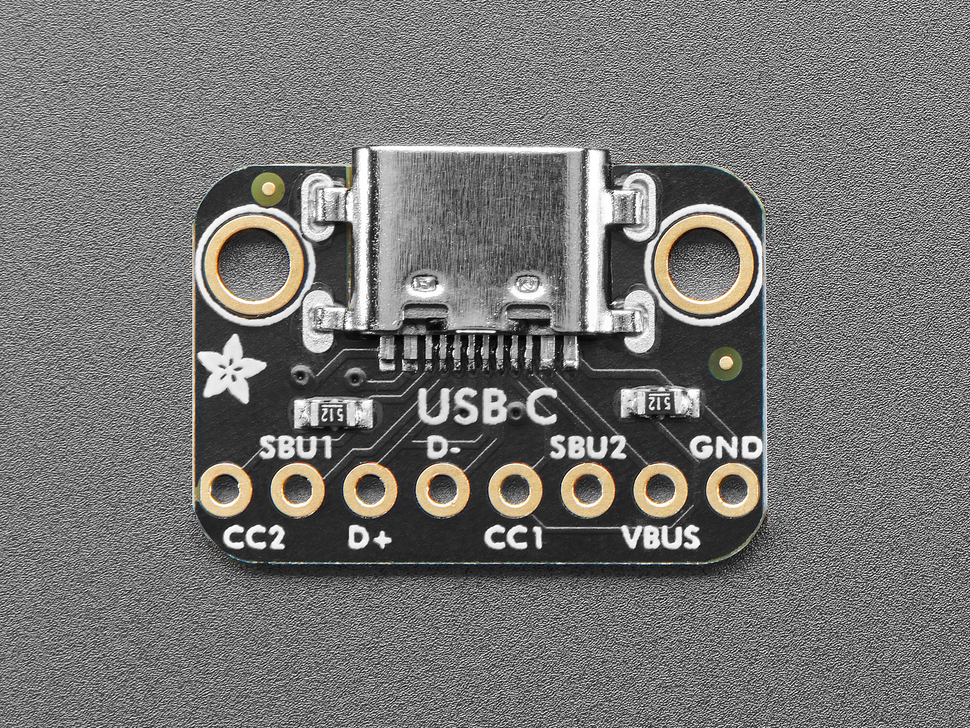

Pentru cele mai multe utilizări, poți conecta VBUS la intrarea ta de 5V, GND la masă, iar D+ și D- așa cum te aștepți. Poți monitoriza pinii CC și SBU pentru a determina polaritatea cablului sau pentru a trimite date de tip side-band. Sau îi poți lăsa neconectați.

Pentru mai multe detalii, recomandăm acest ghid introductiv despre USB C. Dimensiunile produsului: 20.4mm x 14.7mm x 3.3mm / 0.8" x 0.6" x 0.1"

Greutatea produsului: 1.0g / 0.0oz
