Adafruit RS232 Pal - Schimbator de nivel UART cu doua canale la RS-232 - MAX3232E

Daca vrei sa te interfatezi cu echipamente telecom, retro sau industriale, Adafruit RS232 Pal - Schimbator de nivel UART pe doua canale la RS-232 este solutia ideala. Acest dispozitiv ofera doua canale duplex de schimbare a nivelului, facilitand generarea tensiunilor inalte si negative, totul intr-o placa breakout la un cost accesibil. Utilizand fiabilul cip MAX3232E, parte a familiei MAX232, te poti baza pe performanta sa excelenta pentru toate nevoile tale RS-232, cu viteze de pana la 250Kbps.

Interfata RS-232, precursoarea USB-ului, utilizeaza conectori D-Sub de 9 sau 25 de pini pentru a permite transmiterea de date si controlul fluxului. Aceste interfete au fost folosite in trecut pentru diverse dispozitive, cum ar fi mouse-uri, modemuri si cititoare de coduri de bare. Chiar si astazi, multe echipamente sunt echipate cu porturi RS-232, desi adaptorii USB la RS-232 sunt acum mai comuni.

Pentru a comunica cu un RS-232 folosind un microcontroller sau un microcomputer, ai nevoie de un port serial / UART si un schimbator de nivel. Acest dispozitiv este esential deoarece majoritatea UART-urilor functioneaza la niveluri logice de 0-3.3V sau 0-5V, in timp ce RS-232 necesita tensiuni de +-6V pana la +-10V, inclusiv semnale negative. Schimbatorul de nivel MAX3232E genereaza aceste tensiuni inalte si scazute, asigurand conversia sigura a nivelurilor logice.

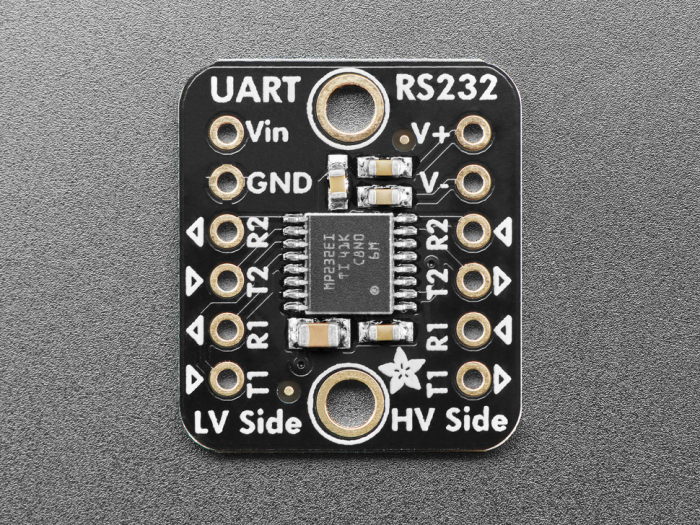

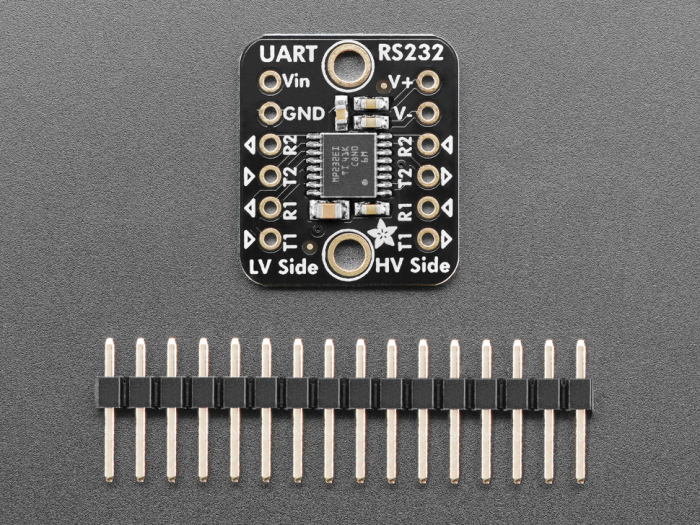

Aceasta placa breakout este complet asamblata si functioneaza cu alimentare si logica de 3.3V, ceea ce o face mai versatila decat multe cipuri mai vechi. Cu doua canale duplex, poti gestiona atat RX cat si TX, plus pini de control al fluxului, cum ar fi RTS si CTS. Placa include un header pentru a fi usor de sudat pe un breadboard, facilitand utilizarea sa in proiectele tale.

Detalii tehnice MAX3232E:
- Protectie ESD pentru pini RS-232 – ±15 kV (HBM) – ±8 kV (IEC61000-4-2, Descărcare prin contact) – ±15 kV (IEC61000-4-2, Descărcare prin aer)
- Îndeplinește sau depășește cerințele standardelor TIA/EIA-232-F și ITU V.28
- Funcționează cu o alimentare VCC de 3-V până la 5.5-V
- Funcționează până la 250 kbit/s
- Două drivere și două receptoare
- Curent scăzut de alimentare: 300 μA (tipic)
- Acceptă intrare logică de 5-V cu alimentare de 3.3-V

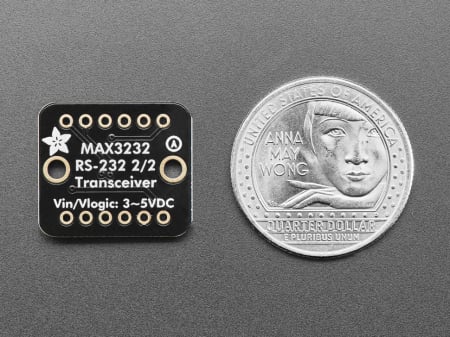

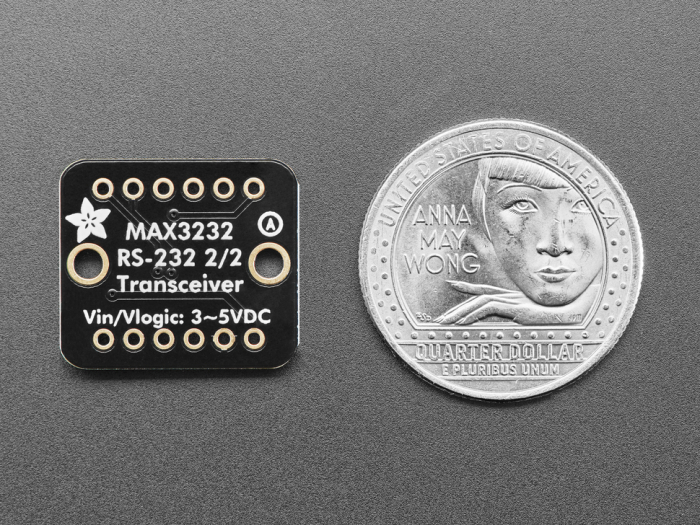

- Dimensiuni produs: 20.4mm x 17.8mm x 3.0mm / 0.8" x 0.7" x 0.1"
- Greutate produs: 1.3g / 0.0oz
- Conform cu RoHS 2 2011 65 EU și RoHS 2 2015 863 EU
