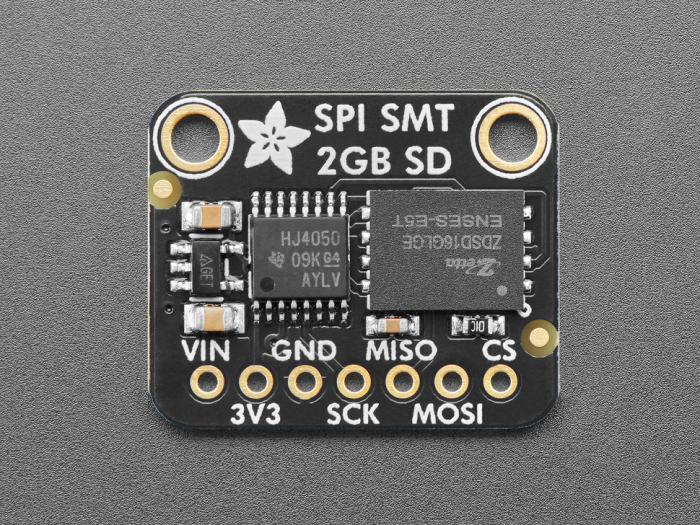

Adafruit SPI Flash SD Card - XTSD 2 GB

Această placă de dezvoltare este dedicată unui cip fascinant - arată ca un cip de stocare SPI Flash (precum GD25Q16), dar este de fapt un card SD, într-un format SMT. Asta înseamnă că îl conectați ca pe un breakout de card SD și folosiți bibliotecile de card SD pe care le aveți deja pentru microcontrolerul dumneavoastră. De exemplu, puteți folosi biblioteca SD încorporată în Arduino sau, pentru CircuitPython, avem o bibliotecă sdcard. Breakout-ul va acționa exact ca un card de 2GB cu format FAT (este pre-formatat).

S-ar putea să vă întrebați de ce ați dori un astfel de lucru - la urma urmei, nu îl puteți conecta la un computer pentru a obține fișierele, așa cum faceți cu cardurile MicroSD. Pentru unele cazuri de utilizare, cum ar fi înregistrarea datelor într-un dispozitiv cu vibrații mari, unde nu doriți ca cardul SD să se desprindă, sau atunci când trebuie să reduceți dimensiunea, sau când microcontrolerul oferă o interfață de stocare în masă USB, acest cip ar putea fi foarte util.

Comparativ cu flash-ul SPI obișnuit, acest cip de memorie NAND gestionează toată nivelarea uzurii și calculul ECC. Nu trebuie să ștergeți manual blocuri, pur și simplu citiți și scrieți așa cum ați face cu orice card SD. Puteți să-l utilizați la o frecvență de 50 MHz, iar 'clasa de viteză de scriere' este 8 (deși s-ar putea să nu reușiți să obțineți această viteză cu SPI-ul de 1 bit comparativ cu SDIO).

Am creat acest breakout pentru a fi un punct de plecare rapid pentru acest cip. Am conectat cipul în modul "SPI", cu un convertor de nivel, astfel încât să-l puteți folosi cu logica de 3V sau 5V cu ușurință. De asemenea, obțineți un regulator de 3.3V și un pullup pe CS. Conectați pinurile SPI la microcontrolerul dumneavoastră, folosiți biblioteca SD preferată și veți fi gata să începeți în câteva minute! Detalii tehnice
Capacitate: 16Gbit (2GByte)
Interval de temperatură de operare: Ta = -25 la +85°C
Interval de temperatură de stocare: Tstg = -40 la +150°C
Suportă frecvențe de ceas de până la 50Mhz
Motor HW ECC încorporat și mecanism de gestionare NAND de înaltă fiabilitate
Viteză de scriere de până la clasa 8
