Adafruit USB Type C Power Delivery Dummy - I2C sau Comutabil - HUSB238 - STEMMA QT / Qwiic

Chipul HUSB238 USB PD sink este ingenios, deoarece poți folosi fie comutatoare (de fapt, selecția rezistorilor) pentru a seta tensiunea PD dorită, fie poți folosi I2C pentru interogarea și setarea dinamică. Deja avem un tablou simplu Adafruit USB Type C Power Delivery Dummy Breakout în jurul HUSB238, dar acela necesită lipirea jumperilor pentru a selecta tensiunea. Pentru cei care doresc un tablou fără lipire, acest Adafruit USB Type C Power Delivery Dummy - I2C sau Comutabil este gata pentru utilizare imediată. Nu este necesară lipirea!

Comparativ cu Adafruit USB Type C Power Delivery Dummy Breakout de bază, am realizat o renovare pentru a păstra același schematic grozav și, de asemenea, am adăugat câteva caracteristici solicitate frecvent:

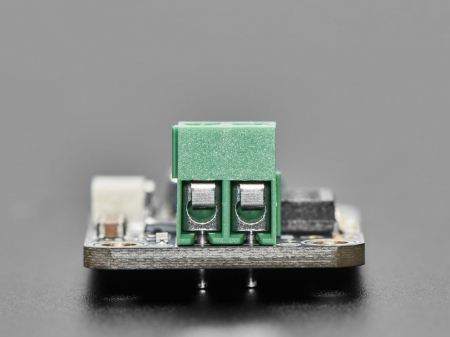

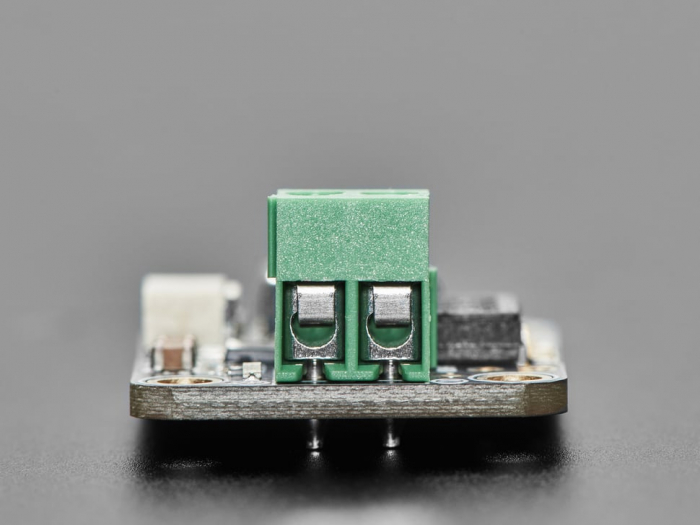

Nu este necesară lipirea! Comutatoarele permit schimbări de tensiune în timp real. Blocul terminal poate fi folosit pentru a alimenta robotul, display-ul, LED-urile etc.
LED-ul verde de ieșire îți arată că alimentarea blocului terminal este activă - poate fi dezactivat dacă preferi
Stemma QT pentru control I2C plug-and-play cu Qwiic/QT

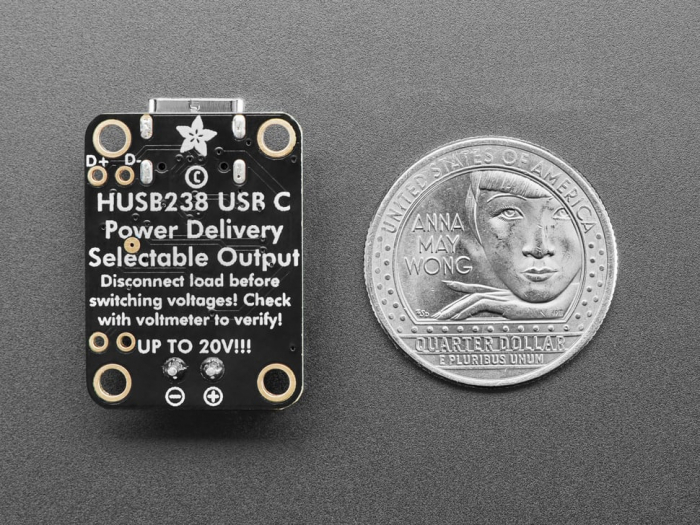

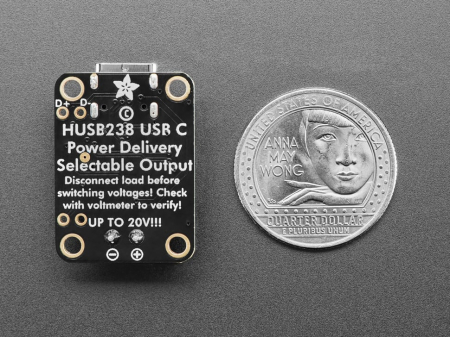

Liniile de date USB sunt disponibile pe pad-uri lipibile
Comutator On/Off - poți deconecta FET-ul intern de trecere conectând un comutator între două pad-uri de pe placa de circuit. Când comutatorul este închis, ieșirea se va deconecta / se va opri.
Folosim varianta HUSB328 PDL003A a chipului, un pic mai scump, dar poate solicita 5A de putere.

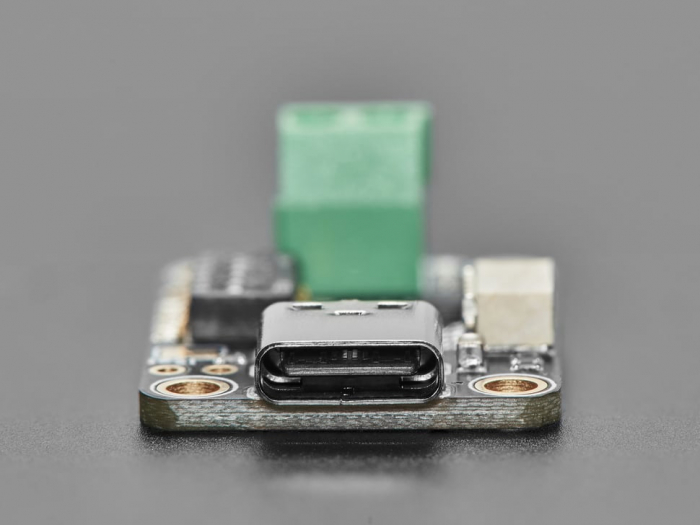

Este perfect pentru adaptoare de perete USB Type C care oferă multiple tensiuni. Ofertele standard sunt 5V, 9V, 12V, 15V, 18V și 20V. Acest breakout HUSB238 se conectează la cablul USB C și negociază cererea PD și comenzile pe liniile CC. De exemplu, putem întreba ce tensiuni sunt disponibile și să alegem cea mai mare. Sau, dacă ai nevoie de o tensiune specifică, o va selecta pe aceea.

Acest breakout va fi util pentru proiecte unde ai nevoie de mult mai mult decât 5V @ 2A de putere: acest adaptor poate oferi până la 20V la 5A - da, poți obține 100W prin USB C! - și ai putea reduce acea tensiune pentru a obține o mulțime de curent la 5V sau 12V dacă este necesar. Sau folosește-l pentru a converti un dispozitiv alimentat de curent continuu sau de baterie într-unul alimentat prin USB C!

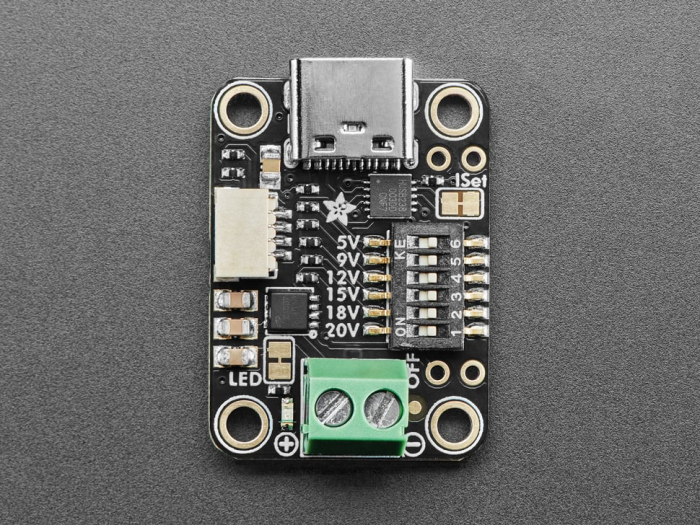

Utilizarea configurată prin comutator DIP este simplă: deconectează USB PD pentru a nu selecta accidental o tensiune prea mare pentru dispozitivul tău. Apoi, comută pe ON tensiunea dorită: 5V, 9V, 12V, 15V, 18V sau 20V. Vei obține acea tensiune și cât mai mult curent poate oferi adaptorul. Nu este necesar un microcontroler sau un microcomputer!

Utilizarea configurată prin I2C este, de asemenea, disponibilă printr-un port Stemma QT. Folosește biblioteca Arduino și codul de exemplu pentru a interoga sursa USB Type C PD pentru tensiunile și curenții disponibili și a selecta dinamic tensiunea dorită. Când se configurează prin I2C, setările jumper sunt utilizate la pornire până când comenzile I2C sosesc.

Conectorul STEMMA QT îți permite să faci conexiuni fără lipire între placa ta de dezvoltare și breakout sau să o conectezi cu o gamă largă de altele senzori și accesorii folosind un cablu compatibil. Cablu QT nu este inclus, dar avem o varietate în magazin. Dimensiunile produsului: 29.1mm x 20.3mm x 10.1mm / 1.1" x 0.8" x 0.4"

Greutatea produsului: 3.5g / 0.1oz
