SparkFun RTK EVK

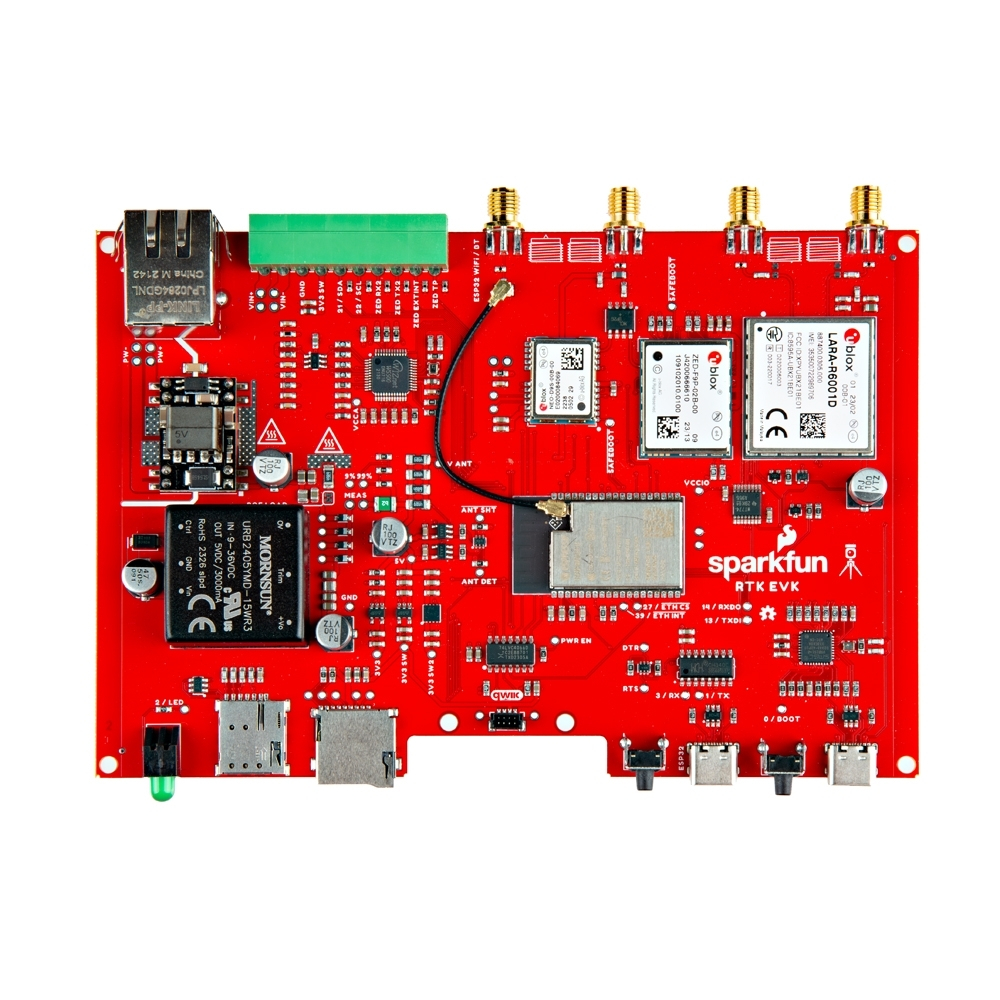

SparkFun RTK EVK este o platformă avansată pentru testarea aplicațiilor RTK, capabilă să comunice prin LTE celular, WiFi și Ethernet, primind corecții bazate pe satelit. Proiectat și fabricat în Boulder, Colorado, SUA, SparkFun RTK EVK (Kit de evaluare) este platforma ideală pentru dezvoltarea soluțiilor de poziționare și navigație de înaltă precizie, fie că este vorba de aplicații fixe sau mobile. Cu o conectivitate extinsă, SparkFun RTK EVK dispune de WiFi, Bluetooth, Ethernet și LTE celular! Acest kit acoperă toate opțiunile: RTK GNSS L1 + L2, cu corecții L-Band integrate, funcționând pe un procesor agil cu memorie suficientă! Sub capotă, RTK EVK se bazează pe procesorul Espressif ESP32-WROVER cu 16MB flash și 8MB PSRAM. GNSS-ul este un excelent ZED-F9P dual-band (L1 + L2) de la u-blox. Modulul integrat u-blox NEO-D9S oferă recepție L-Band și acces la servicii de corecție precum PointPerfect. Conexiunea celulară globală este asigurată de u-blox LARA-R6001D; introduceți SIM-ul nano în panoul frontal și sunteți gata de acțiune! Un hub USB integrat oferă acces direct la toate cele trei module u-blox, foarte util pentru actualizările de firmware! WIZnet W5500 asigură conectivitate Ethernet de 10/100 megabit; PoE este, de asemenea, suportat. Stocarea datelor se face pe microSD. Ecranul OLED de 1,3 inci are o rezoluție de 128x64 pixeli. RTK EVK vine preîncărcat cu firmware-ul nostru RTK Everywhere, care permite configurarea kitului ca bază RTK sau rover RTK, utilizând corecții livrate prin WiFi, Bluetooth sau Ethernet. De asemenea, am scris și testat exemple de cod suplimentar pentru a permite transmiterea datelor de corecție MQTT de la un subiect de distribuție localizată PointPerfect prin chipul celular LARA-R6. Această caracteristică demonstrează cât de ușor este să vă abonați la PointPerfect și să primiți doar datele de corecție IP necesare pentru locația dumneavoastră, minimizând costurile de date celulare. RTK EVK include o caracteristică numită Zero-Touch RTK. Înregistrați dispozitivul, conectați-l la Ethernet sau oferiți-i acreditivele WiFi pentru un hotspot sau altă rețea WiFi, activați PointPerfect și va începe să primească corecții fără alte setări. Nu sunt necesare acreditive NTRIP! Aceste corecții sunt obținute prin Ethernet sau WiFi de la u-blox PointPerfect și sunt disponibile în SUA, UE și în diverse părți ale Australiei, Canadei, Braziliei și Coreei. Ultimul firmware RTK Everywhere suportă atât distribuția localizată, cât și AssistNow. RTK EVK include o lună de abonament gratuit la PointPerfect L-Band+IP - acoperind atât corecțiile L-Band de la NEO-D9S, cât și corecțiile localizate livrate prin IP. Abonamente suplimentare pot fi achiziționate dacă este necesar. Dacă acoperirea PointPerfect nu este disponibilă în zona dumneavoastră, corecțiile de la o stație de bază locală sau serviciu pot fi furnizate dispozitivului prin NTRIP (livrate prin Ethernet, Bluetooth sau WiFi). Am proiectat RTK EVK să fie robust și prietenos cu laboratoarele. Toate electronicele (cu excepția ecranului OLED Qwiic) sunt montate pe o singură placă de circuit. Antena GNSS, antena WiFi/Bluetooth ESP32 și antenele duale LTE sunt conectate prin conectori SMA robusti. Conexiunile I/O sunt realizate printr-un header detașabil de 3,5 mm cu conexiuni cu șurub. Marginea cardului microSD iese puțin atunci când este introdus, facilitând ejectarea și reinserția. SIM-ul nano este de tip push-push, dar este complet retras pentru a preveni îndepărtarea accidentală. Apoi, există carcasă din aluminiu extrudat personalizat, cu panouri prelucrate și flanșe fante, facilitând instalarea RTK EVK într-o carcasă rezistentă la intemperii pe acoperiș sau în rack-ul serverului. RTK EVK are multiple opțiuni de alimentare. Poate fi alimentat prin oricare sau toate următoarele: conexiunea USB-C u-blox, conexiunea USB-C ESP32, Power-over-Ethernet (36V până la 57V) sau o sursă de alimentare DC externă între 9V și 36V. Conexiunea antenei SMA GNSS oferă 5V pentru antena activă L1/L2/L5/L-Band inclusă, în loc de 3.3V obișnuit. Kitul nostru include tot ce aveți nevoie pentru a începe. Vă rugăm să consultați tab-ul 'Include' pentru mai multe informații. Antena inclusă a fost certificată de National Geodetic Survey. ANTEX și ANTINFO sunt disponibile. Puteți vedea lista completă sub SFESPK6618H pe site-ul NGS Antenna Calibrations. Include: 1x receptor GNSS în carcasă, 1x antenă GNSS de măsurare L1/L2/L5, 1x cablu RG58 TNC-SMA întărit (10m), 1x antenă RPSMA WiFi/Bluetooth, 2x antene SMA LTE celular, 1x card microSD de 32GB (Clasa 10), 1x sursă de alimentare USB-C (5V 1A), 1x cablu USB-C (A la C, 2m), 1x cablu Ethernet (CAT-6, 1m), 1x card SIM nano eUICC hologramă.
