Breakout SparkFun hub USB Qwiic

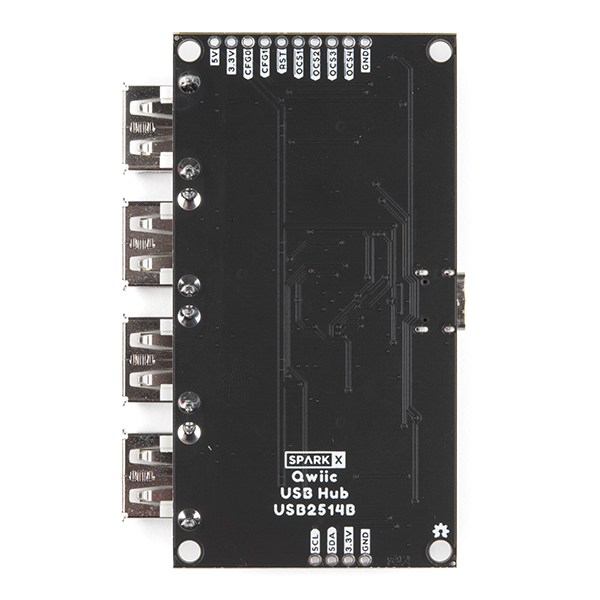

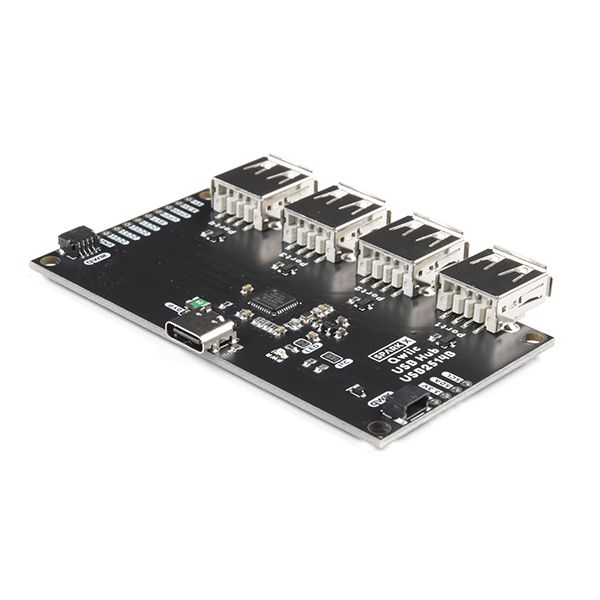

Atunci cand ai mai multe dispozitive USB in cadrul prototipului sau dispozitivului la care lucrezi si vrei sa conectezi un cablu, ai nevoie de un hub USB. Placa breakout SparkFun hub USB Qwiic este un breakout simplu pentru circuitul USB USB2514B. In plus vine cu abilitatea de configurare a dispozitivului prin I2C.

Placa breakout SparkFun hub USB Qwiic pare un hub USB 2.0 standard, care nu necesita configurare. La inchiderea jumperului I2C, dispozitivul intra in modul de configurare. Libraria Arduino te ajuta sa stabilesti diferiti parametri pentru hub, inclusiv VID/PID, curentul maxim, ID-ul de limbaj si numele de produs.

De notat ca MOSFET-urile de control al puterii de pe aceasta versiune (x02) nu sunt functionale. In timp ce fiecare port este activ implicit, nu pot fi dezactivate in software. Odata configurati bytes-ii iar USB2514B trebuie sa faca atasarea, functionalitatea va fi de hub iar configurarea nu poate fi schimbata pana la resetarea circuitului.

Specificatii:

• Suporta o singura sursa de alimentare externa de 3.3 V
• Stabilizatorii interni ofera tensiune de 1.2 V
• Suporta incarcare USB
• Numar porturi: 4

Linkuri:

• Schema
• Fisierele Eagle
• Libraria Arduino poate fi localizata in Arduino IDE prin cautarea dupa ”SparkFun USB Hub”
• Fisa microchip-ului USB2514xB
• Fisierele Github
