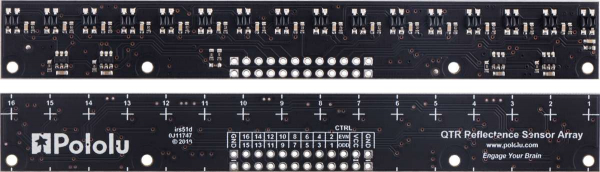

Bara senzori linie digitali 16 QTR-MD-16RC

Sistemul QTR-MD-16RC este format din perechi de fototranzistoare/LED-uri infrarosu pentru identificarea precisa a schimbarilor de reflexie (precum detectarea liniei). Opereaza intre 2.9V-5.5V si ofera control reglabil al intensitatii luminii, independent de tensiunea de alimentare. In general, cu cat este mai aproape obiectul, cu atat este mai mare contrastul la inregistrarile de lumina si zone intunecate, dar obiectele cu reflexie mare sunt detectabile, de obicei, la 50mm. Aceasta versiune include senzori QTR traditionali, fara lentile.


Specificatii:

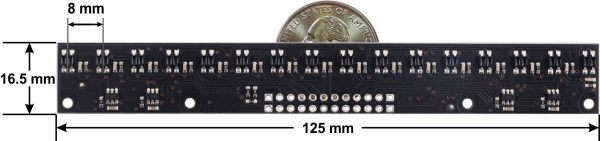

• Dimensiune: 125 × 16.5 × 2.5 mm
• Tensiunea de operare: 2.9 V - 5.5 V
• Tipul de senzor: QTR
• Numarul de senzori: 16
• Sensor pitch: 8 mm
• Intensitatea maxima a LED-urilor: 30 mA (independenta de tensiunea de alimentare)
• Intensitatea maxima la placa: 250 mA

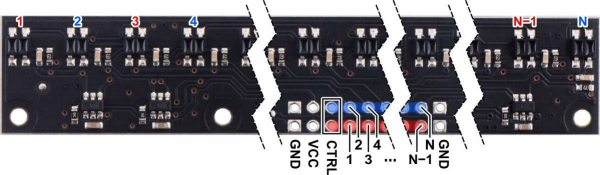

• Format de iesire: semnale digitale compatibile I/O care pot fi citite in paralel ca impulsuri inalte, temporizate
• Distanta senzoriala optima: 5 mm
• Distanta senzoriala maxima recomandata: 50 mm
• Greutate: 7.5 g

Linkuri:


• Pagina producatorului
• Nota de aplicare
• Libraria Arduino
• Schema
• Diagrama
• Model 3D
• Ghid de gaurire

​
