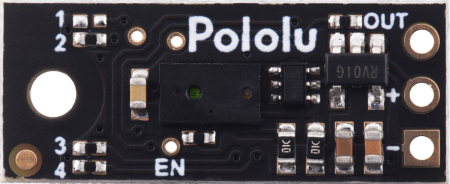

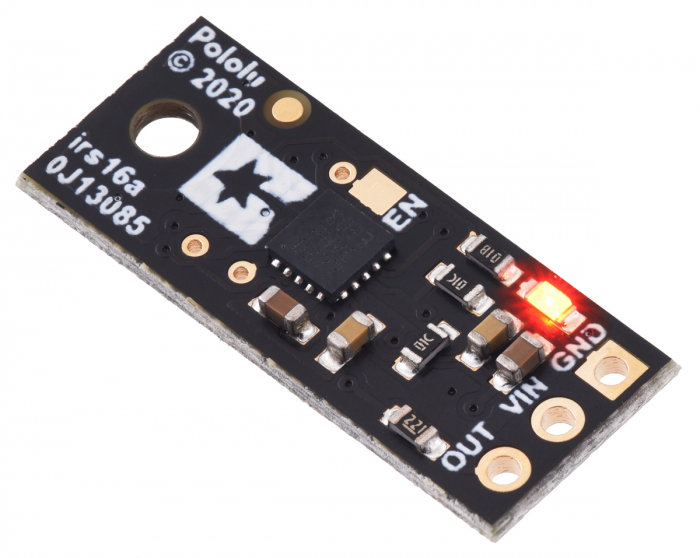

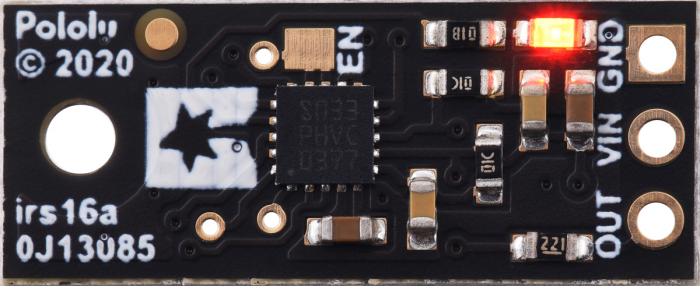

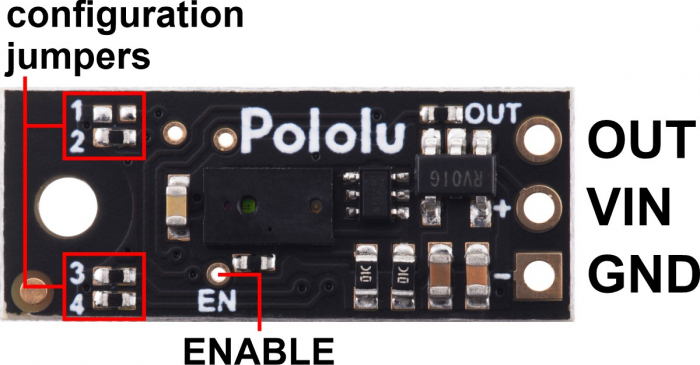

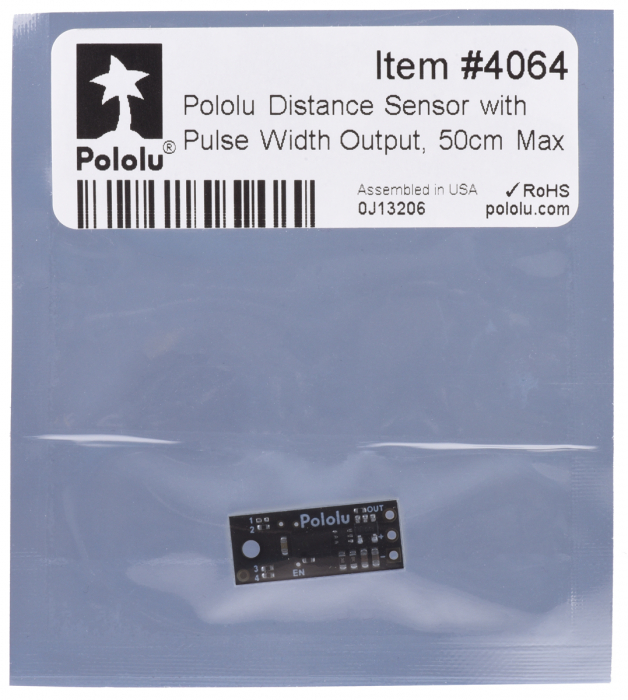

Senzor distanta Pololu cu PWM, max 50cm

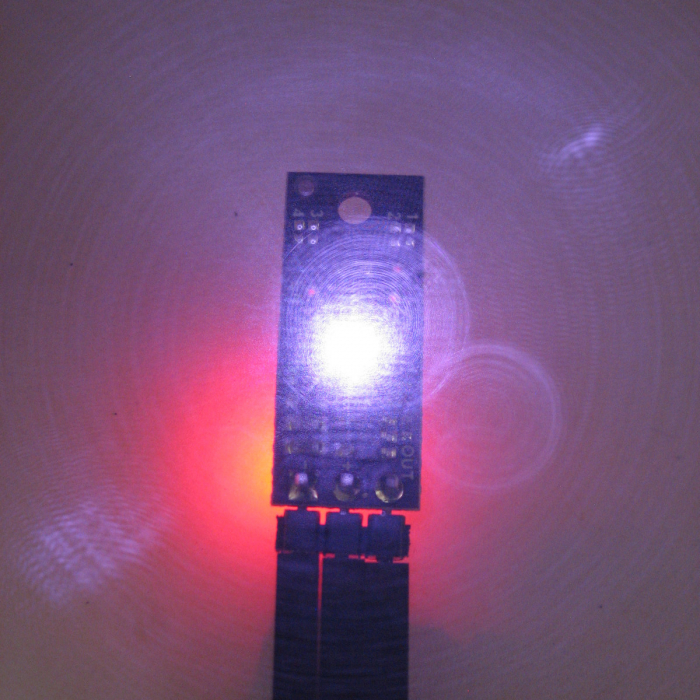

Acest senzor distanta Pololu cu PWM, max 50cm este un modul compact, capabil sa masoare distanta pana la un obiect, de la 50 cm, folosind o interfata PWM simpla (similar cu semnalul de control servo de nivel hobby). Utilizeaza un modul lidar de raza scurta ca sa masoare cu precizie timpul necesar impulsurilor de lumina laser sigura pentru ochi, infrarosie, emisa ca sa atinga cel mai apropiat obiect si sa fie reflectate inapoi, cu o rezolutie de 3 mm. Atat timp cat senzorul este activ, preia incontinuu masuratori de distanta si codifica intervalurile ca latimi ale impulsurilor inalte, putand fi ulterior cronometrate de un microcontroller folosind o intrare digitala de semnal.

Nota: Distanta maxima de 50 cm se atinge numai pentru obiectele cu reflectanta mare, in conditii abientale bune. Tintele cu reflectivitate joasa ori conditiile ambientale precare vor reduce distanta maxima.

Specificatii:

• Tensiunea de operare: 3.0 V - 5.5 V
• Consum: 30 mA (tipic) cand este activat, 0.4 mA cand este dezactivat
• Interval maxim: aproximativ 50 cm (pentru tintele cu reflectivitate mare, in conditii ambientale bune; tintele cu reflectivitate joasa ori conditii ambientale precare vor reduce distanta maxima de detectare)
• Frecventa de actualizare: 50 Hz - 110 Hz (perioada de 20 ms - 9 ms)
• Camp de vizualizare (FOV): 15° tipic; poate varia odata cu reflectanta obiectului si conditiile ambientale
• Tip de iesire: latime impuls digital

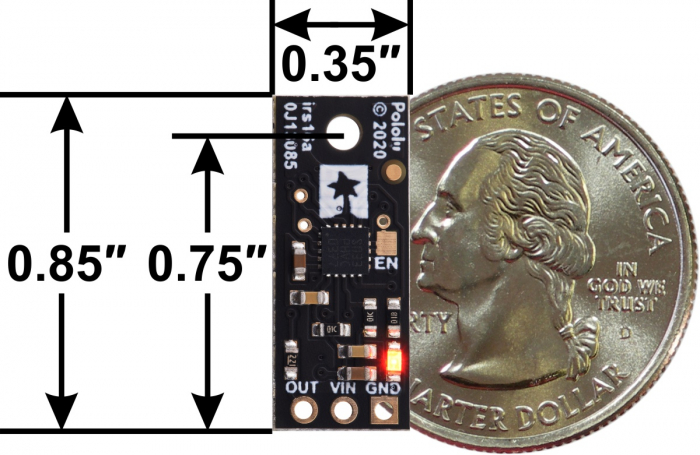

• Dimensiuni: 21.6 × 8.9 × 3.1 mm
• Greutate: 0.4 g

Linkuri:

• Pagina producatorului
• Diagrama
• Modelul 3D
• Ghid de perforare
• Exemplu micro:bit MakeCode
