Kit senzor turbiditate

Turbiditatea apei se refera la gradul de claritate a unor substante lichide, adica la cantitatea de particule suspendate intr-un lichid, care pot afecta transparenta sau claritatea acestuia. Senzorii de turbiditate detecteaza si masoara aceste particule, oferind informatii despre nivelul de turbiditate al lichidului in care sunt utilizati. Acesti senzori sunt adesea folositi in aplicatii precum monitorizarea calitatii apei, controlul proceselor industriale sau analiza mediului inconjurator.

Senzorul din acest kit este unul utilizat pe scara larga in electrocasnice, masini de spalat si masini de spalat vase. Functioneaza pe baza unor principii optice pentru a calcula turbiditatea prin transmiterea si rata de dispersie a luminii in solutie. In interiorul senzorului se afla un tub infrarosu. Cand lumina trece printr-o anumita cantitate de apa, cantitatea de transmitere a luminii depinde de gradul de murdarie a apei. Cu cat apa este mai murdara, cu atat mai putina lumina transmite. Capatul receptor converteste intensitatea luminii transmise la dimensiunea corespunzatoare a curentului. Daca lumina transmisa este mai mare, curentul este mai mare. Cand lumina transmisa este mai mica, si curentul este mai mic.

Modulul senzor converteste semnalul de curent furnizat de senzor intr-un semnal de tensiune si efectueaza procesarea datelor de conversie AD prin microcomputerul cu un singur chip. Modulul de remodelare are interfete de iesire analogice si digitale. Cantitatea analogica poate fi esantionata si procesata de convertorul A/D cu un singur cip pentru a cunoaste poluarea apei actuale. Valoarea digitala poate fi reglata prin potentiometrul de pe modul pentru a regla pragul de declansare. Cand turbiditatea atinge pragul setat, indicatorul D1 va fi aprins, iesirea modulului senzor se va schimba de la nivel inalt la nivel scazut, iar microcomputerul va monitoriza modificarea nivelului, pentru a determina daca turbiditatea apei depaseste standardul, astfel incat sa avertizeze sau sa conecteze alte echipamente. Modulul este ieftin, usor de utilizat si are o precizie ridicata de masurare.

Poate fi utilizat pentru a masura gradul de poluare a apei a produselor cum ar fi masinile de spalat si masinile de spalat vase; poate fi de asemenea utilizat in controlul campului industrial, colectarea de ape uzate si alte ocazii care necesita detectarea si controlul turbiditatii.

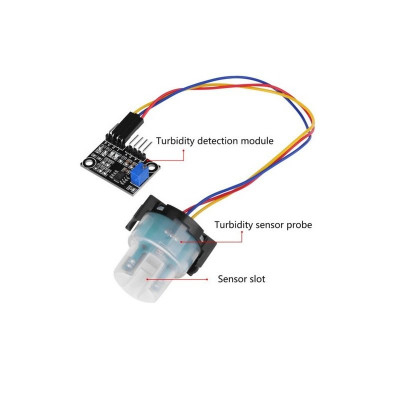

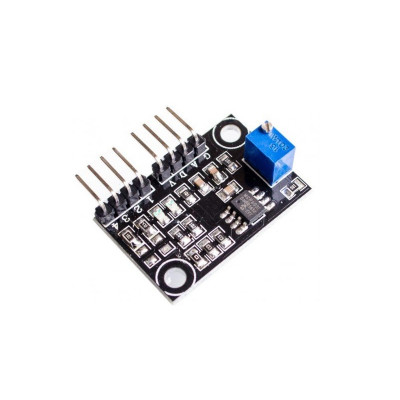

Compozitia modulului de senzor de turbiditate este prezentata mai jos. Modulul este conectat la senzorul de turbiditate printr-un conector XH-2.54 cu 3 pini. Se regleaza butonul potentiometrului albastru de 10K pentru a regla pragul de declansare a iesirii digitale.

Definitiile pinilor modulului:

• VCC: Tensiunea de alimentare pozitiva, nu se poate utiliza 3,3 V la 5 V
• AO: Iesire de semnal analogic, interval de tensiune de iesire 0~5V
• DO: Iesire de semnal digital mai mica decat valoarea setata si iesire la nivel ridicat; mai mare decat valoarea setata si iesire la nivel scazut
• GND: Tensiunea de alimentare negativa

Specificatii:

• Tensiune de lucru: 5.00V DC
• Curent de lucru: 40mA (MAX)
• Timp de raspuns: <500ms
• Rezistenta la izolatie: 100M (Min)
• Iesire analogica: 04.5V
• Iesire digitala: semnal la nivel ridicat/scazut (pragul corespunzator poate fi selectat prin ajustarea potentiometrului)
• Temperatura de operare: -2090
• Dimensiunea modulului: 38.6mm x 22.1mm

Inclus in pachet:

• 1 x Kit de detectare a valorii de turbiditate suspendata a senzorului de turbiditate
