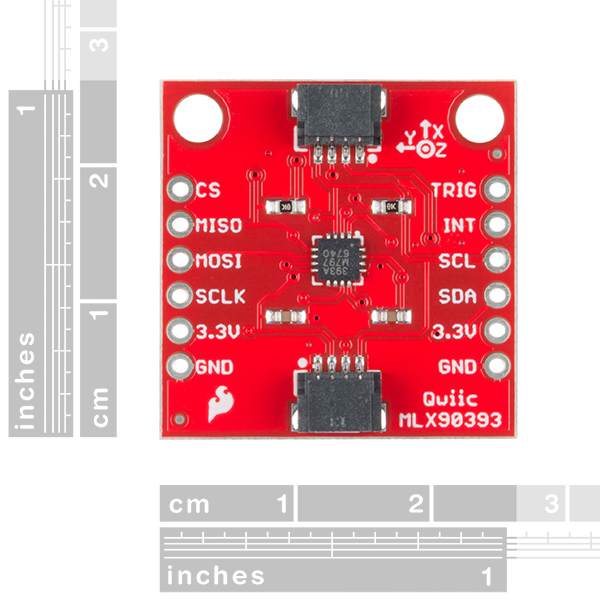

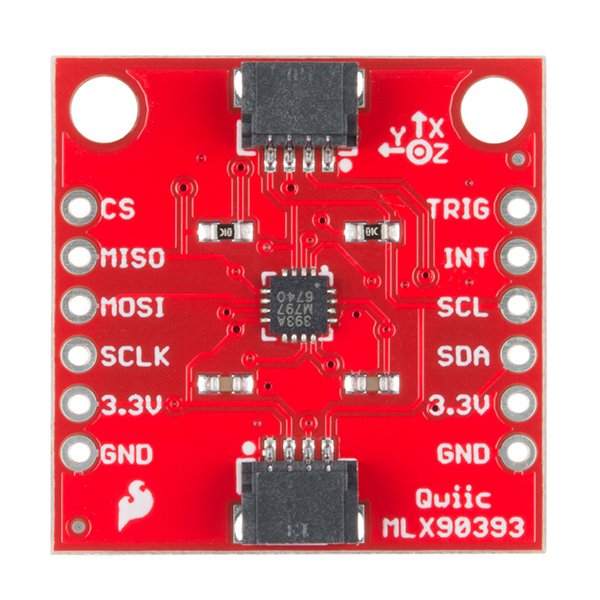

Breakout magnetometru cu trei axe SparkFun MLX90393 (Qwiic)

SparkFun MLX90393 este o placa de senzor magnetic cu trei axe capabil sa detecteze campuri foarte mici (de exemplu campul magnetic al Pamantului), in timp ce-si mentine stilul de operare la saturarea in campuri mai mari (cum ar fi un magnet in apropiere). Placa breakout poate fi utilizata ca senzor compas dar functioneaza si ca un controler fara contact, debitmetru cu rotor magnetic sau un senzor de pozitie actuator liniar. Pentru usurinta de a obtine citirile, intreaga comunicare se desfasoara exclusiv prin interfata I2C, folosind sistemul Qwiic. Totusi, daca vrei sa folosesti o placa breadboard, ai spatierea de 0.1 inci a pinilor.

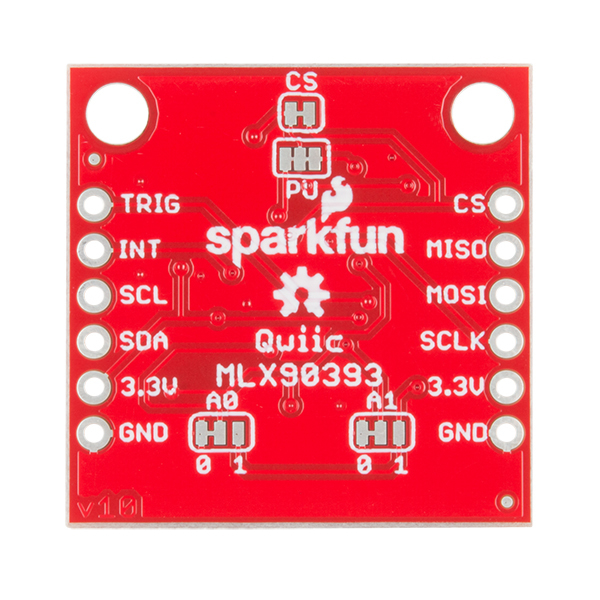

Modelul MLX90393 are o rezolutie de 0.161µT cu o tensiune de operare intre 2.2V si 3.6V la 100µA. Este, de asemenea, echipat cu doua jumper pads pe spatele placii, care permit schimbarea adresei I2C ori, alternativ, setarea placii in modul SPI.

Specificatii:

• Tensiunea de operare: 2.2V-3.6V
• Consum: 100µA (Typ.)
• Temperatura de operare: -20°C - 85°C
• Rezolutia: 0.161µT
• Rezolutia completa maxima: 44,000µT
• Adresa I2C: 0xC0
• 2x porturi de conexiune Qwiic
