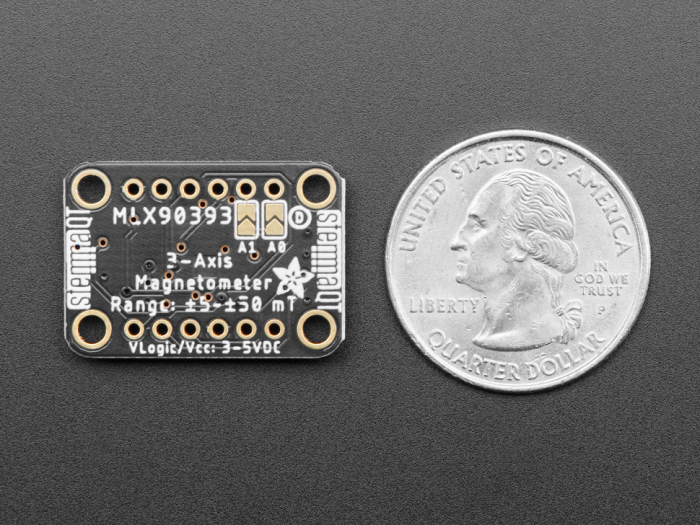

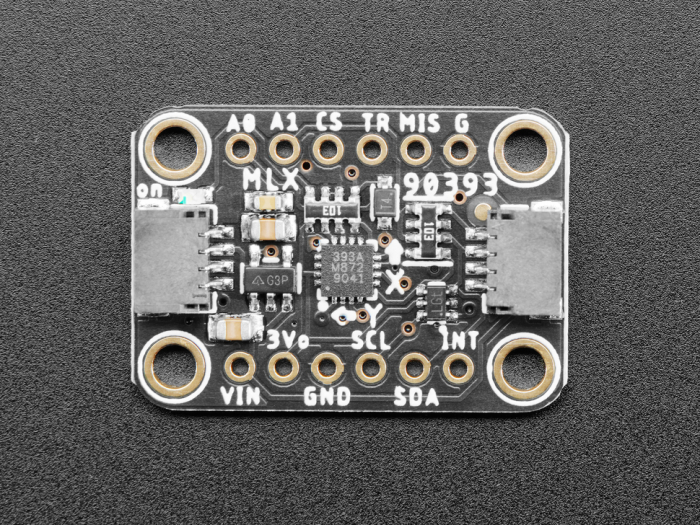

Breakout magnetometru cu 3 axe Adafruit MLX90393

Cu acest breakout magnetometru cu 3 axe Adafruit MLX90393 poti masura campurile magnetice invizibile ce ne inconjoara. MLX90393 este un senzor magnetic de raza mare si poate masura o raza 16 biti, de la ±5mT pana la ±50mT, pe cele 3 axe.

Comparat cu majoritatea magnetometrelor, acest model suporta o raza mare, ceea ce-l face potrivit la detectarea mai degraba a magnetilor si orientarii magnetice decat a campunui magnetic al Pamantului. (Magnetii au un camp mult mai puternic si depasesc majoritatea magnetometrelor care sunt utilizate, in mod normal, pentru orientarea in functie de Polul Nord.) Pentru a fi usor de utilizat, senzorul a fost amplasat pe o placa breakout cu o sursa de 3.3V si schimbator de nivel. Astfel este usor de utilizat cu orice microcontroller de 3V sau 5V.

Codurile Arduino si CircuitPython disponibile te ajuta sa incepi in cel mai scurt timp cu comunicarea I2C la senzor. Vei citi rezultatele Gauss in cateva minute iar cu pinii cu adresa selectabila poti avea pana la 4 senzori pe o singura magistrala I2C.

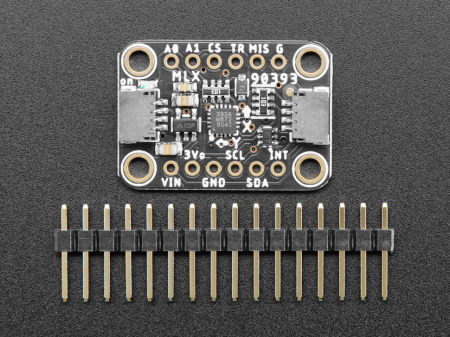

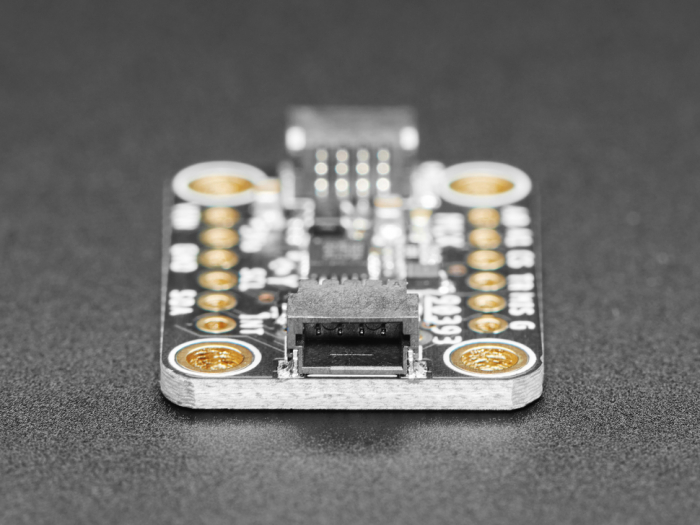

Placa breakout magnetometru cu 3 axe Adafruit MLX90393 vine complet asamblata si testata, cu o bucata de terminatie pentru o placa breadboard. Mai mult, au fost adaugati conectori STEMMA QT compatibli SparkFun Qwiic pentru magistrala I2C ca sa nu fie necesara lipirea I2C si a liniilor de putere. Trebuie doar sa conectezi micro cu un cablu adaptor STEMMA QT. Cablul nu este inclus.

Specificatii MLX90393:

• Iesire de 16 biti pe toti trei senzorii de camp magnetic (XYZ)
• Raza dinamica mare, de 5-50 mT (1 mT sau millitesla = 10 G sau Gauss). Prin comparatie, LSM303DLHC se satureaza la +/-8.1 G (0.81 mT) la configurarea de interval maxima.
• Pana la ~500 Hz frecventa (pe baza OSR=0, DIG_FILT=2, HALLCONF=0xC pentru un timp de conversie de 1.84ms conversion time.)
• Adresa I2C ajustabila, ce permite adaugarea mai multor senzori in acelasi proiect (doi pini I2C ADDR pentru patru adrese I2C posibile).

Specificatii generale:

• Dimensiuni: 23.0 x 19.2 x 2.8 mm
• Greutate: 1.5g

Linkuri:

• Fisa produsului, diagramele, librariile Arduino si Python, schema, etc.
• Ghid introductiv MLX90393
