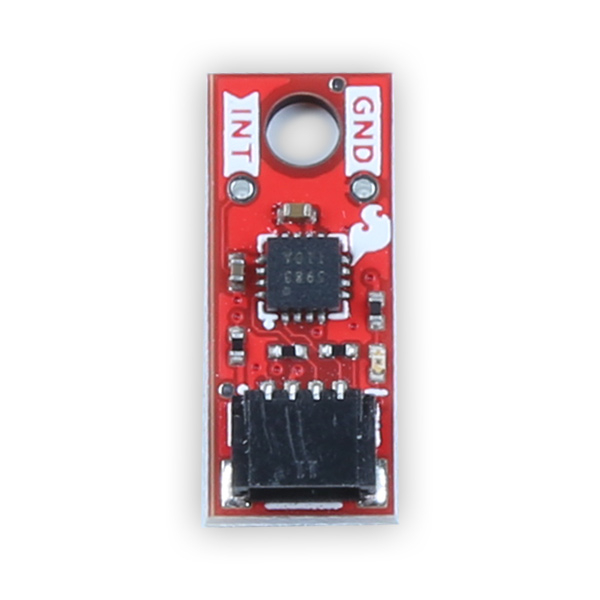

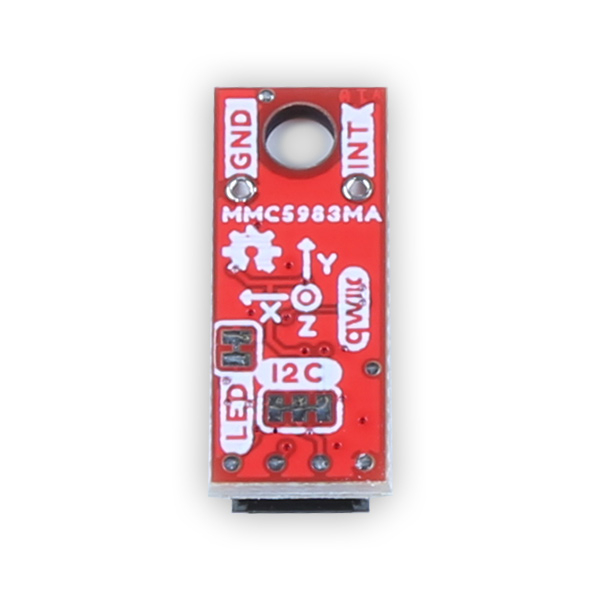

Modul SparkFun micro magnetometru - MMC5983MA (Qwiic)

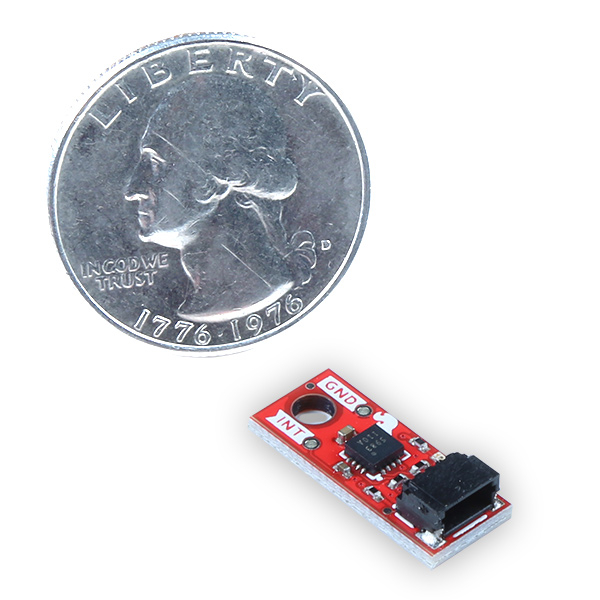

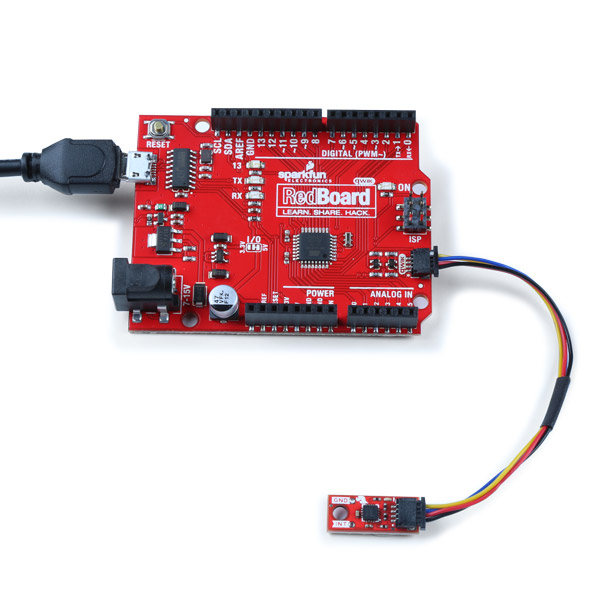

Acest modul SparkFun micro magnetometru - MMC5983MA (Qwiic) masoara numai 19.05mm x 7.62mm si utilizeaza magnetometrul cu 3 axe, foarte sensibil, de la MEMSIC. MMC5983MA poate detecta pana la 0.4mG, cu o precizie de directie de ±0.5°. Qwiic MMC5983MA IMU comunica implicit prin I2C, folosind sistemul de conectare Qwiic si, astfel, nu mai necesita lipire pentru conectarea la restul placilor din proiect.

Saturatia este o problema intalnita la senzorii magnetici, iar MMC5983MA integreaza un circuit de demagnetizare pentru inlaturarea magnetizarii reziduale.

Vitezele de iesire de 1000Hz, la ±8G FSR si rezolutie de 18b fac senzorul sa fie potrivit in aplicatiile cu compas electronic.

Specificatii:

• Dimensiuni Qwiic Micro: 19.05mm x 7.62mm
• Tensiune de alimentare: 2.8V - 3.6V
• Curent de intrerupere: 1µA
• Senzor magnetic cu 3 axe, complet integrat
• Interval dinamic si acuratete:
  • ±8G FSR
  • 18bit operare
  • 0.4mG zgomot RMS total
  • Acuratete de directie de ±0.5º
• Viteza maxima iesire date: 1000Hz
• Compensare sensibilitate pe chip
• Senzor temperatura pe chip
• Adresa I2C: 0x30
• 1x Port de conectare Qwiic orizontal
