Sparkfun EasyDriver Stepper Motor Driver

59,00 Lei
Stoc: 0
Momentan indisponibil

Durata de livrare: In acest moment nu avem o data de sosire.

Cod Produs: MCN-DRV-14 Ai nevoie de ajutor? 0731 007 832
Adauga la Wishlist Cere informatii
  • Descriere
  • Video
  • Review-uri (10)

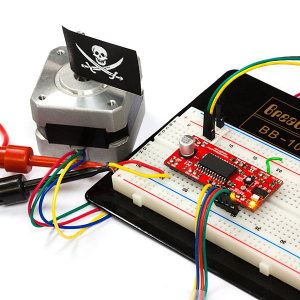

EasyDriver este un driver de motor stepper simplu de utilizat, compatibil cu orice poate scoate un puls digital de 0 si 5V. EasyDriver are nevoie de la 7V pana la  30V pentru a alimenta motorul si are un regulator de voltaj pe placa pentru interfata digitala. Conecteaza un motor stepper cu 4 fire si un microcontroller si obtii un motor de control de mare precizie. EasyDriver suporta motoare bipolare si motoare cablate ca bipolare. De exemplu, motoarele stepper cu 4,6 sau 8 fire.



Aceasta este cea mai recenta versiune de EasyDriver V4 . Acesta ofera mult mai multa flexibilitate si control asupra motorului stepper, in comparatie cu versiuni mai vechi. Pinii de selectie pentru microstep (MS1 and MS2) din A3967 sunt scosi in afara, permitand ajustari la rezolutia microstepping-ului. Pinii de sleep si enable sunt de asemenea scosi in afara pentru mai mult control.



Atentie: Nu conectati sau deconectati un motor in timp ce driverul este alimentat. Aceasta va cauza daune permanente integratului A3967.



Specificatii:


  • driver A3967 pentru microstepping
  • pini MS1 si MS2 scosi in afara pentru a schimba rezolutia de microstep in full, jumatate, sfert si opt pasi
  • compatibil cu motoare stepper cu 4, 6 si 8 fire
  • control de curent ajustabil de la 150mA/faza la 750mA/faza
  • alimentare intre 7V si 30V. Cu cat e mai mare voltajul, cu atat mai mare este cuplul



Linkuri:


Tutorial Arduino - Bildr.org

Exemple de utilizare cu Arduino

Schema

Fisa produsului A3967

EasyDriver Website

Exemplu

Example Arduino (Portugheza)

Andrei,

Se adauga 5 ron la pretul produsului. Va rugam sa ne specificati la observatii cand comandati.

A fost util acest review?

Bogdan,

Buna-ziua, Care este pretul pentru modulul acesta, dar cu pinii lipiti pe pcb ? Multumesc.

A fost util acest review?

Andrei,

Greu de crezut. Placa originala este produsa de Sparkfun : https://www.sparkfun.com/products/12779. Se pare ca noi o vindem mai ieftin decat producatorul. Cred ca compari placa asta cu o clona.

A fost util acest review?

Client,

Multumim robofun pt adaosul de 600%

A fost util acest review?

Viorel [ROBOFUN],

@Cristian Da, prizele mediane se lasa in aer, neconectate. Viorel

A fost util acest review?

Cristian,

Buna seara, Cum se leaga la acest driver un motor pas cu pas cu 6 fire? Se neglijeaz─â prizele mediane din bobinele motorului? In schemele clasice se leaga la tensiunea de alimentare. Este corect si aici?

A fost util acest review?

Viorel [ROBOFUN],

Orice alimentator capabil de 12 V la cel putin 1 amper. De exemplu : https://www.robofun.ro/alimentator-extern-arduino?search=alimentator https://www.robofun.ro/alimentator-12v-5a?search=alimentator Viorel

A fost util acest review?

Catalin Mihai,

Salut, poti sa-mi recomanzi ceva cu care pot alimenta sistemul?? Merci frumos!

A fost util acest review?

Viorel [ROBOFUN],

@Catalin Nu, poti pune un singur motor, motor pas cu pas si nu de curent continuu.

A fost util acest review?

catalin,

pot pune doua motoare pe acest driver?

A fost util acest review?
